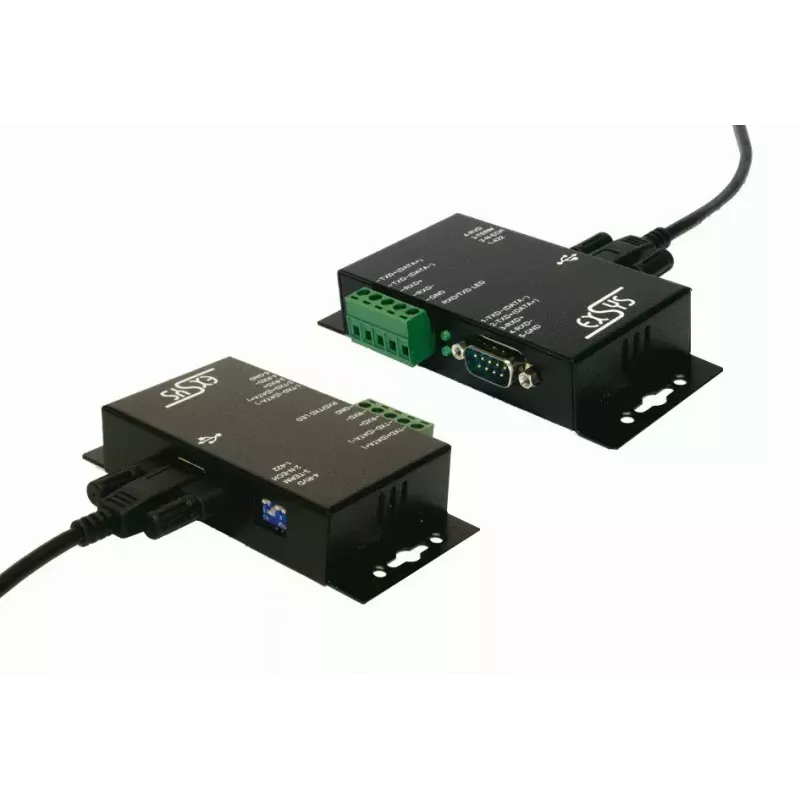

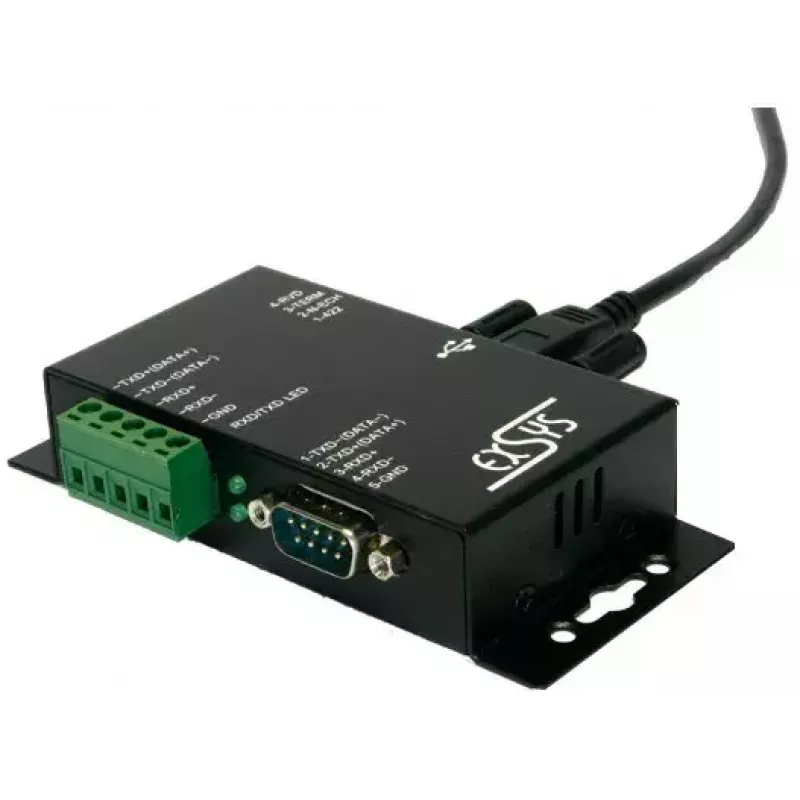

Adapter USB 2.0 na 1 port szeregowy RS-422/485 EXSYS EX-1335HMV

Adapter EXSYS EX-1335HMV USB 2.0 na 1 port szeregowy RS-422/485 zapewnia pojedynczy, wysokowydajny port szeregowy RS-422/485 kompatybilny z UART typu 16C550 w kompaktowej metalowej obudowie. Oferuje ochronę przeciwprzepięciową (ESD) 15 kV oraz izolację optyczną 2,5 kV w celu ochrony podłączonych urządzeń, obsługuje hosty USB 1.1 i 2.0 oraz zawiera kabel USB A-męski na B-męski (EX-K1552), który można zabezpieczyć śrubami, aby zapobiec przypadkowemu odłączeniu. Adapter jest zasilany przez chipset FTDI i posiada certyfikaty CE, FCC, RoHS i WHQL. Wymiary: 92,8 mm x 40 mm x 23,1 mm.

Zalety

EX-1335HMV łączy ochronę klasy przemysłowej i standardowy interfejs kompatybilny z UART, zapewniając niezawodną komunikację szeregową przez USB bez otwierania komputera hosta. Obsługuje łatwą instalację plug-and-play na komputerach PC, cienkich klientach lub serwerach, zapewnia sprzętową ochronę przeciwprzepięciową i izolację optyczną dla bezpieczeństwa oraz jest wyposażony w kabel USB z blokadą śrubową dla bezpiecznych połączeń. Certyfikat (CE/FCC/RoHS/WHQL) i kompaktowa metalowa obudowa sprawiają, że nadaje się do zastosowań przemysłowych.

Zastosowanie

• Podłączanie urządzeń szeregowych RS-422 lub RS-485 do komputerów PC, cienkich klientów lub serwerów
• Integracja z urządzeniami sterowania i automatyki przemysłowej
• Zarządzanie urządzeniami szeregowymi, monitorowanie i rejestracja danych
• Środowiska wymagające ochrony ESD i izolacji optycznej

Kluczowe specyfikacje

• Interfejs: 1 × port szeregowy RS-422/485 (opcja złącza 9-pinowego lub bloku zaciskowego)
• Ochrona: ochrona przeciwprzepięciowa ESD 15 kV; izolacja optyczna 2,5 kV
• UART: typ 16C550 z 16-bajtowym buforem FIFO
• USB: Kompatybilny z hostami USB 1.1 i USB 2.0; zawiera kabel EX-K1552 USB A-męski na B-męski (2 m) z blokadą śrubową
• Chipset: FTDI
• Certyfikaty: CE, FCC, RoHS, WHQL
• Wymiary: 92,8 × 40 × 23,1 mm

Jak używać

Zainstaluj adapter, podłączając go do dostępnego portu USB w hoście za pomocą dostarczonego kabla EX-K1552 i zabezpiecz złącze B za pomocą śrub. Urządzenie jest rozpoznawane jako port COM przez system operacyjny; adresy I/O i przerwania są zarządzane przez system operacyjny i BIOS systemu (obsługiwane współdzielenie przerwań). Podłącz urządzenie RS-422/485 do złącza 9-pinowego lub bloku zaciskowego zgodnie z wymaganiami i skonfiguruj parametry szeregowe (bity danych, bity stopu, parzystość) w oprogramowaniu hosta.

Zalecenia

W celu niezawodnego działania zamontuj adapter w stabilnym miejscu i używaj kabli ekranowanych, jeśli to możliwe. Podczas instalacji w szafach użyj opcjonalnego zestawu do montażu na szynie DIN EX-6099 lub odpowiedniego sprzętu do montażu w stojaku. Przed rozpoczęciem komunikacji skonfiguruj zgodne parametry szeregowe (7/8 bitów danych, 1/1,5/2 bity stopu, brak/parzystość parzysta/nieparzysta) między hostem a podłączonym urządzeniem.
