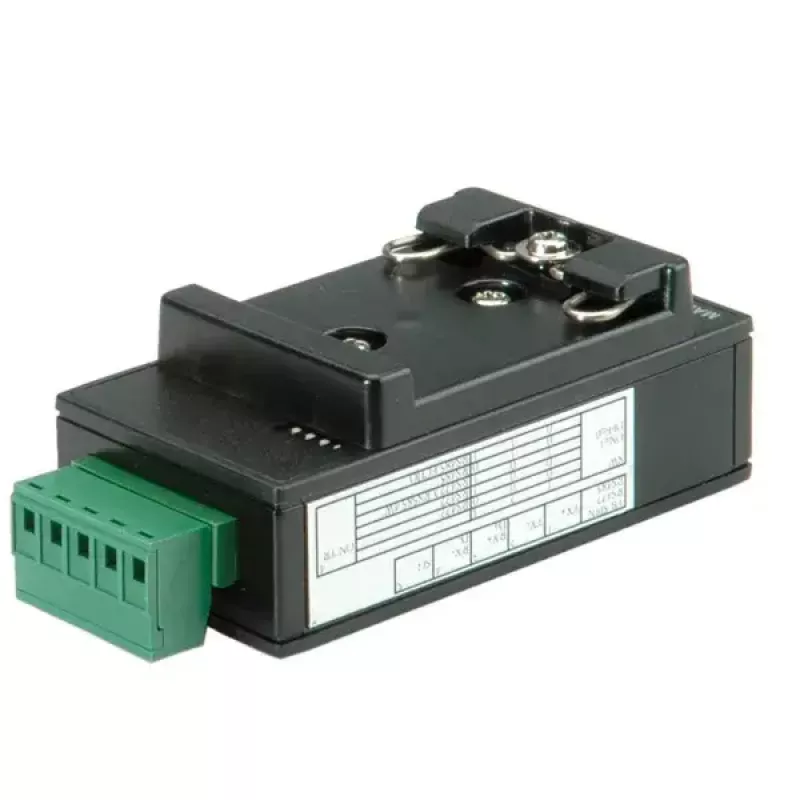

Adapter USB 2.0 na RS422/485 ROLINE 12.02.1004

Adapter USB 2.0 na RS422/485 ROLINE 12.02.1004 konwertuje port USB na izolowany interfejs szeregowy RS422/RS485 w celu niezawodnego podłączenia urządzeń szeregowych do komputera. Adapter obsługuje asynchroniczną komunikację szeregową, zapewnia izolację optyczną 3000 V DC i jest przeznaczony do montażu na szynie DIN. Zawiera 5-stykową listwę zaciskową i złącze Mini USB typu B oraz jest dostarczany z kablem USB, płytą CD ze sterownikami i instrukcją.

Zalety

Adapter zapewnia izolację optyczną chroniącą sprzęt i redukującą zakłócenia, obsługuje prędkości transmisji danych do 115 Kbit/s oraz oferuje ochronę ESD 15 kV i ochronę przeciwprzepięciową dla sygnałów RS-422/485. Przełączniki DIP umożliwiają konfigurację rezystancji terminującej i trybu echa, a diody LED sygnalizują połączenie i aktywność. Zasilanie odbywa się przez złącze Mini USB typu B, a urządzenie jest kompatybilne z USB 2.0/1.1/1.0 oraz szeregiem systemów operacyjnych Windows.

Zastosowanie

• Podłączanie urządzeń przemysłowych RS422 lub RS485 do komputera przez USB
• Instalacje na szynie DIN w szafach sterowniczych i stojakach automatyki
• Aplikacje wymagające izolacji elektrycznej między komputerem a sprzętem szeregowym
• Środowiska, w których potrzebna jest ochrona ESD i przeciwprzepięciowa

Kluczowe specyfikacje

• Model: ROLINE 12.02.1004
• Interfejs: USB 2.0 (kompatybilny z USB 1.1 / 1.0)
• Tryby szeregowe: RS-422 / RS-485, asynchroniczna komunikacja szeregowa
• Izolacja: 3000 V DC (optyczna)
• Szybkość transmisji: do 115 Kbit/s
• Złącza: 5-stykowa listwa zaciskowa (TX+, TX-, RX+, RX-, SGND), 1× Mini USB typu B
• Ochrona: ochrona ESD 15 kV na sygnałach, ochrona przeciwprzepięciowa RS-422/485
• Ustawienia: rezystancja terminująca i tryb echa przez przełączniki DIP
• Wskaźniki: diody LED stanu
• Montaż: szyna DIN
• Zasilanie: przez Mini USB typu B (54 mA)
• Zawartość: konwerter, kabel USB, płyta CD ze sterownikami, instrukcja

Sposób użycia

Zamontuj adapter na szynie DIN i podłącz komputer za pomocą dołączonego kabla Mini USB typu B. Zainstaluj odpowiedni sterownik z dołączonej płyty CD lub pobierz aktualny sterownik dla swojej wersji systemu Windows. Podłącz urządzenie szeregowe do 5-stykowej listwy zaciskowej zgodnie z oznaczeniami sygnałów (TX+, TX-, RX+, RX-, SGND). Skonfiguruj rezystancję terminującą i tryb echa za pomocą przełączników DIP zgodnie z wymaganiami podłączonego urządzenia i ustaw parametry szeregowe (szybkość transmisji do 115 Kbit/s, parzystość, bity danych, bity stopu) w aplikacji hosta.

Zalecenia

Aby zapewnić niezawodną komunikację w środowiskach przemysłowych, należy zachować zalecane długości kabli USB, zapewnić prawidłowe okablowanie par różnicowych oraz zweryfikować ustawienia przełączników DIP dla terminowania linii i sterowania echem. Należy korzystać z wbudowanych funkcji ochrony przeciwprzepięciowej i ESD, aby zmniejszyć ryzyko w instalacjach narażonych na zakłócenia elektryczne.
