Kotwa gwintowana Fischer 48284

Fischer Hammerset Anchor EA II (Fischer 48284) to kotwa z gwintem wewnętrznym wykonana ze stali ocynkowanej, przeznaczona do bezpiecznego mocowania w betonie i podobnych materiałach podłoża. Jest osadzana równo z powierzchnią podłoża poprzez wbijanie i rozpręża się wewnątrz otworu wiertniczego, gdy wewnętrzny trzpień jest wbijany za pomocą narzędzia osadczego. Kotwa przyjmuje standardowe śruby metryczne lub pręty gwintowane i nadaje się do zastosowań wewnętrznych, takich jak instalacje tryskaczowe, kraty i konsole.

Zalety

Wytłoczony kołnierz zapobiega zapadaniu się tulei podczas montażu, zapewniając stabilne osadzenie. Metryczny gwint wewnętrzny umożliwia stosowanie standardowych śrub lub prętów gwintowanych, co daje elastyczność zastosowania. Osadzanie maszynowe za pomocą narzędzia EMS pozwala na szybki i łatwy montaż seryjny, a wytłoczenie rozprężne narzędziem EHS Plus zapewnia prostą kontrolę wizualną prawidłowego zakotwienia. Punkt mocowania przy hef 25 mm oraz czarny punkt mocowania zapobiegają wypadnięciu kotwy z otworu przed rozprężeniem, co jest przydatne przy montażu sufitowym i pozycyjnym.

Nadaje się do

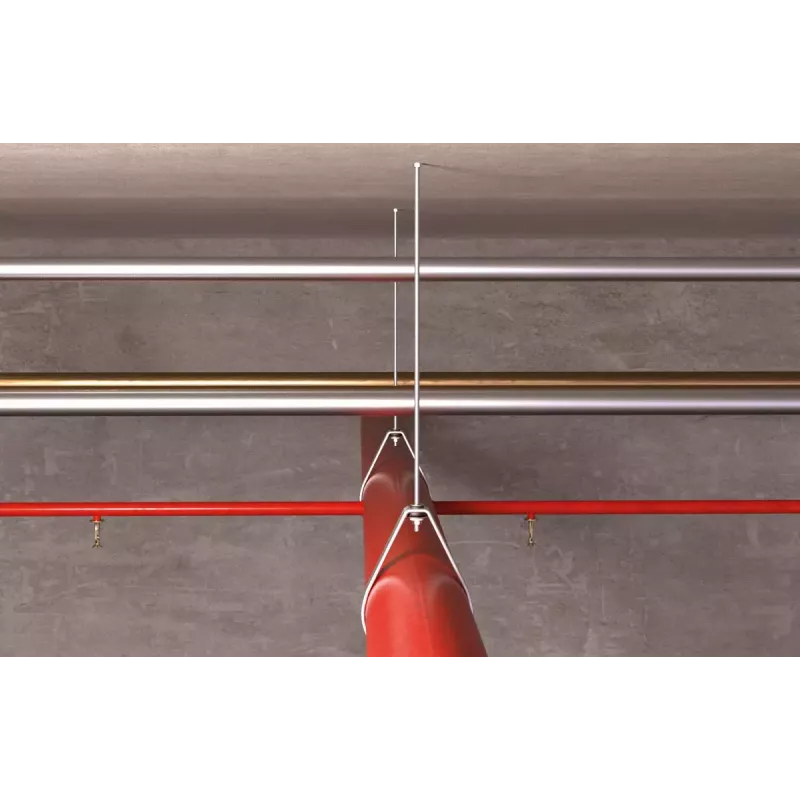

• Mocowania instalacji tryskaczowych w betonie wewnątrz pomieszczeń
• Montażu krat i pomostów
• Mocowania konsol i wsporników

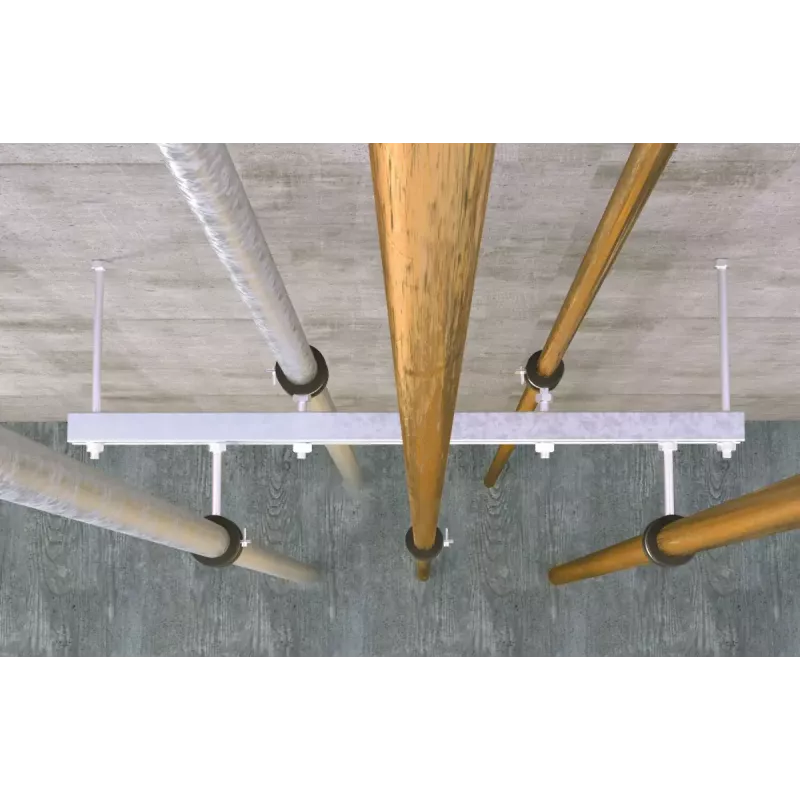

• Ogólnych wewnętrznych zamocowań z użyciem śrub metrycznych lub prętów gwintowanych

Kluczowe specyfikacje

• Producent: FISCHER
• Model / MPN: 48284 (kotwa EA II)
• Materiał: stal ocynkowana
• Gwint wewnętrzny: metryczny (pasuje do standardowych śrub/prętów gwintowanych)
• Długość kotwy: 30 mm
• Średnica kotwy: 10 mm (średnica otworu Ø 10 mm)
• Opakowanie: 100 sztuk w pudełku
• EAN: 4006209482841

Sposób użycia

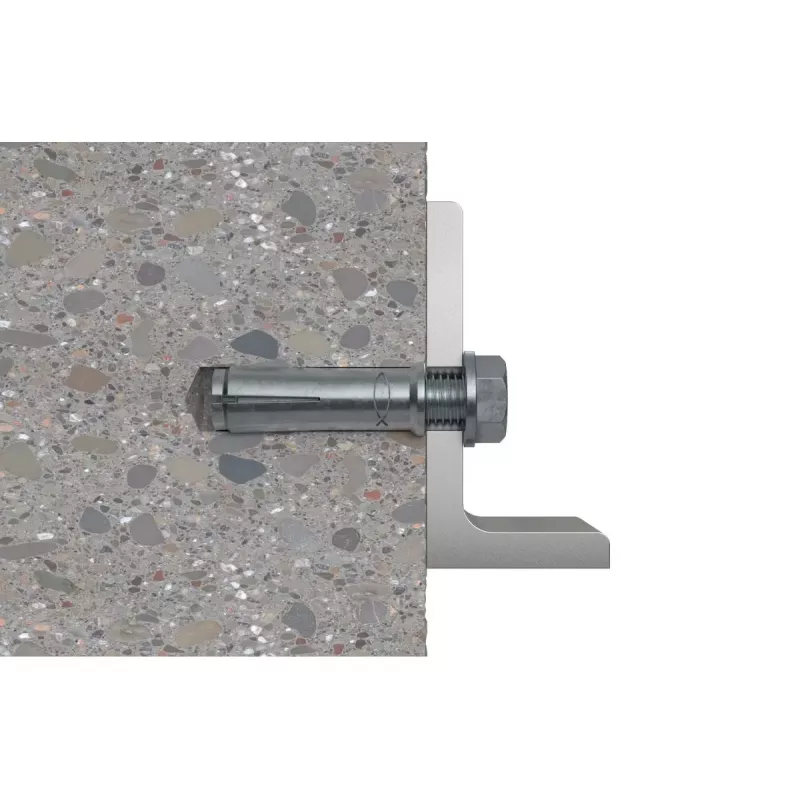

Wywiercić otwór o określonej średnicy i głębokości dla kotwy, oczyścić otwór z pyłu, wsunąć kotwę EA II równo z podłożem i umieścić wewnętrzny trzpień. Za pomocą narzędzia osadczego EHS Plus lub maszyny osadczej EMS wbić wewnętrzny trzpień, aby rozprzeć tuleję o ścianki otworu. Aby zapewnić prawidłowe rozprężenie, nie wolno przykładać momentu obrotowego do śruby lub pręta gwintowanego podczas osadzania. Po rozprężeniu zamocować odpowiednią standardową śrubę metryczną lub pręt gwintowany, aby uzyskać wymagane połączenie nośne.

Zalecenia

Narzędzie EMS stosować do instalacji seryjnych, aby zwiększyć szybkość i powtarzalność; narzędzia EHS Plus używać, gdy pożądana jest wizualna kontrola wytłoczenia. Zweryfikować przydatność podłoża i wymaganą głębokość zakotwienia (hef 25 mm) dla planowanego obciążenia oraz postępować zgodnie z obowiązującymi atestami i instrukcjami montażu dla wewnętrznych systemów tryskaczowych i wsporczych.
