Kotwa gwintowana Fischer 48406

Kotwa wbijana Fischer EA II (Kotwa gwintowana Fischer 48406) to kotwa z gwintem wewnętrznym wykonana ze stali ocynkowanej, przeznaczona do bezpiecznego mocowania w betonie i podobnych podłożach. Kotwę wbija się równo z podłożem i osadza poprzez wbicie wewnętrznego trzpienia, co powoduje rozprężenie tulei w otworze wiertniczym. Podczas montażu za pomocą narzędzia osadzającego EHS Plus lub maszynowego narzędzia osadzającego EMS tuleja rozpręża się niezawodnie bez przykładania momentu obrotowego do śruby lub pręta gwintowanego. Kotwa ta jest odpowiednia do zastosowań wewnętrznych wymagających aprobaty, takich jak systemy tryskaczowe, kraty i konsole.

Zalety

Wytłoczony kołnierz na tulei zapobiega ześlizgiwaniu się podczas montażu i wspomaga bezproblemowe osadzanie metodą wbijaną. Wewnętrzny gwint metryczny umożliwia stosowanie standardowych śrub lub prętów gwintowanych odpowiednich do danego zastosowania. Maszynowe narzędzie osadzające EMS umożliwia szybszy i mniej pracochłonny montaż w przypadku prac seryjnych. Wytłoczenie rozprężne wykonane przez narzędzie osadzające EHS Plus stanowi widoczną kontrolę prawidłowego zakotwienia. Punkt mocujący na głębokości osadzenia 25 mm zapobiega wypadaniu kotwy z otworu wiertniczego przed rozprężeniem, a czarny punkt mocujący zabezpiecza kotwę podczas montażu nad głową. Konstrukcja ze stali ocynkowanej zapewnia odporność na korozję odpowiednią dla wielu środowisk wewnętrznych.

Odpowiednie do

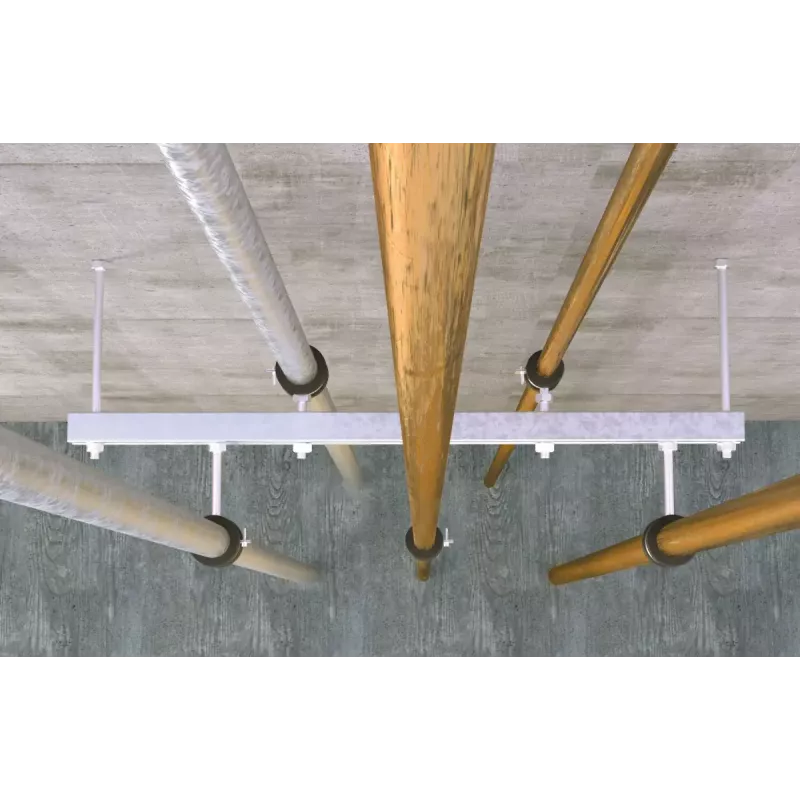

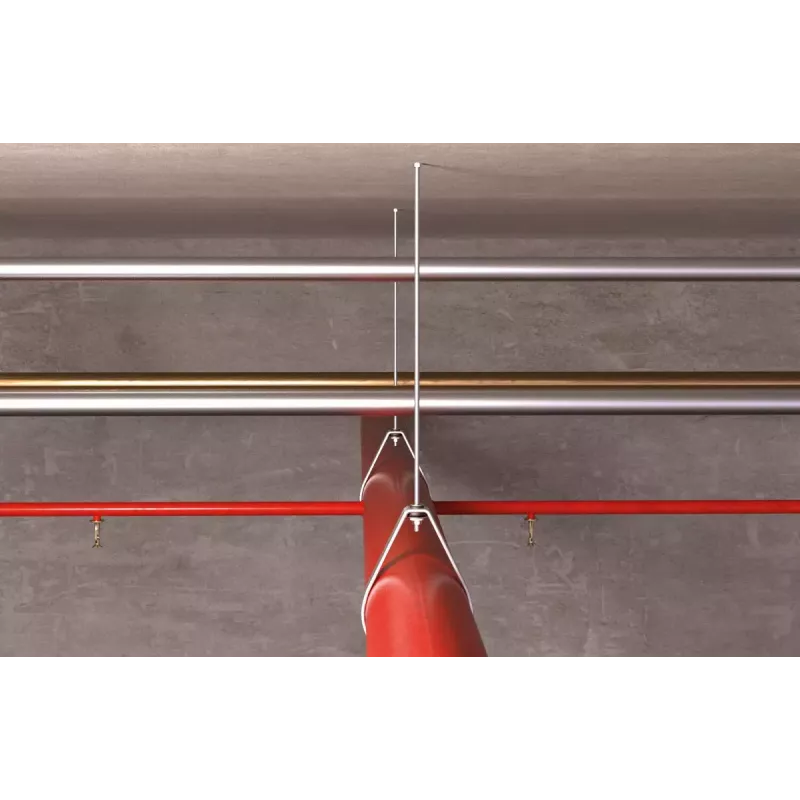

• Mocowania systemów tryskaczowych wewnątrz pomieszczeń
• Montażu krat i wentylatorów
• Mocowania konsol, wsporników i lekkich do średnich obciążeń w betonie
• Montażu seryjnego przy użyciu maszynowego narzędzia osadzającego EMS

Kluczowe specyfikacje

• Marka: FISCHER
• Model / MPN: 48406 (fischer Hammerset anchor EA II)
• Materiał: Stal ocynkowana
• Typ gwintu: Wewnętrzny gwint metryczny
• Średnica (otwór wiertniczy): 15 mm
• Długość: 50 mm
• Ilość w opakowaniu: 25 sztuk
• EAN: 4006209484067

Jak używać

Wywierć otwór o określonej średnicy i oczyść z pyłu. Wprowadź kotwę gwintowaną EA II równo w wywiercony otwór. Używając młotka, wbij wewnętrzny trzpień, aż tuleja się rozpręży, a wytłoczony kołnierz zetknie się z podłożem. W celu kontrolowanego rozprężania i łatwiejszego montażu seryjnego użyj narzędzia osadzającego EHS Plus lub maszynowego narzędzia osadzającego EMS; nie przykładaj momentu obrotowego do śruby lub pręta gwintowanego podczas rozprężania. Po osadzeniu zamocuj odpowiednią śrubę metryczną lub pręt gwintowany, aby uzyskać wymagane naprężenie mocowania.

Zalecenia

Użyj maszynowego narzędzia osadzającego EMS do powtarzalnych montaży oraz narzędzia EHS Plus, gdy wymagana jest wizualna weryfikacja wytłoczenia rozprężnego. Upewnij się, że głębokość i średnica otworu wiertniczego są zgodne z określonymi wartościami i przestrzegaj obowiązujących aprobat budowlanych dla systemów tryskaczowych i zabezpieczeń wewnątrz pomieszczeń.
