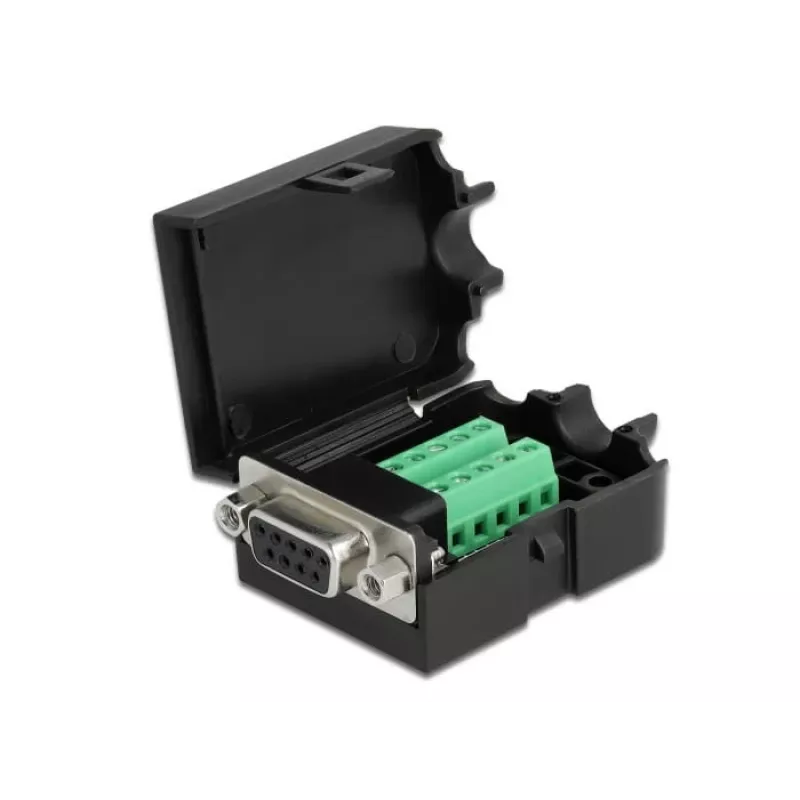

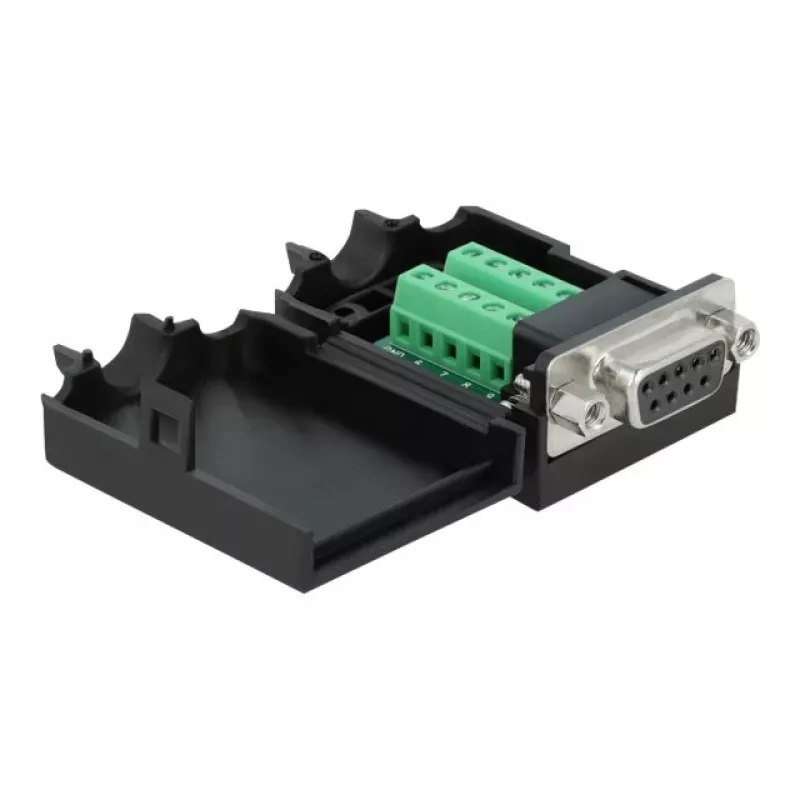

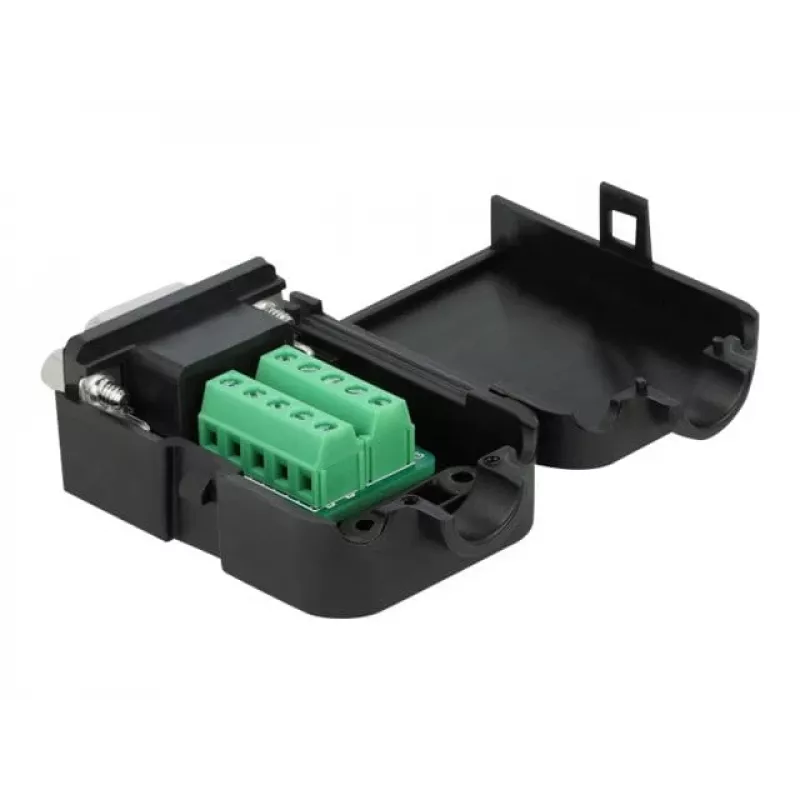

Łącznik przewodowy DeLOCK 66265 blok zaciskowy Sub-D 9 i 10 pinów czarny

Łącznik przewodowy DeLOCK 66265 zapewnia kompaktowy blok zaciskowy kompatybilny z Sub-D, dostępny w wersji 9 i 10 pinów, do podłączania nieizolowanych przewodów. Umieszczony w czarnej plastikowej obudowie adapter chroni płytkę PCB przed zabrudzeniem i uszkodzeniami mechanicznymi, jednocześnie minimalizując wymaganą przestrzeń montażową. Łącznik obsługuje przewody o przekroju AWG 26–18 i jest dostarczany w pojedynczej sztuce w woreczku polietylenowym.

Zalety

Plastikowa obudowa zapewnia ochronę przed brudem i przypadkowymi uderzeniami, a zintegrowane odciążenie naprężenia zabezpiecza kabel wewnątrz obudowy, redukując naprężenia na połączeniach lutowanych i zaciskach. Niewielkie wymiary sprawiają, że nadaje się do instalacji o ograniczonej przestrzeni, a obsługa dwóch konfiguracji pinów Sub-D zwiększa elastyczność okablowania.

Zastosowania

• Zastosowania przemysłowe wymagające połączeń końcowych Sub-D
• Projekty hobbystyczne, takie jak kolejki modelarskie
• Kompaktowa elektronika i panele sterownicze
• Prototypowanie i prace okablowaniowe DIY

Kluczowe parametry

• Marka: DELOCK
• Model / MPN: 66265
• EAN: 4043619662654
• Typ złącza: blok zaciskowy Sub-D 9 / Sub-D 10
• Obsługiwany przekrój przewodu: AWG 26–18
• Kolor: Czarny
• Wymiary (szer. × gł. × wys.): 34,4 × 51,8 × 21 mm
• Opakowanie: 1 szt. w woreczku polietylenowym

Sposób użycia

Zdejmij izolację z przewodu na odpowiedniej długości dla zacisku. Włóż odsłonięty przewód do punktu zaciskowego i zamocuj go zgodnie z mechanizmem śrubowym lub zaciskowym zastosowanym w bloku Sub-D. Poprowadź kabel przez obudowę tak, aby zintegrowane odciążenie naprężenia można było umieścić wokół przewodu, a następnie zamknij lub zablokuj obudowę, aby pewnie utrzymać kabel. Przed zasileniem obwodu sprawdź każde połączenie elektryczne pod kątem stabilności styku.

Zalecenia

Łącznik jest przeznaczony do instalacji niskonapięciowych w zakresie przekrojów AWG; należy unikać przekraczania znamionowego przekroju przewodu oraz zapewnić prawidłową polaryzację i solidne zamocowanie. W przypadku instalacji długoterminowych okresowo sprawdzaj odciążenie naprężenia i siłę dokręcenia zacisków, aby zachować niezawodne połączenia.
