Łącznik przewodowy InLine 92504I USB-B / Blok zaciskowy, 5-stykowy Czarny, Zielony

Oszczędność czasu podczas instalacji:Szybkie okablowanie za pomocą zacisków śrubowych dla 16–26 AWG – przy użyciu wkrętaka płaskiego ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: Przewód połączeniowy o długości 1 metra z wtykiem USB-B umożliwia bezpośrednie podłączenie do urządzeń – bez dodatkowych akcesoriów i lutowania.
Przejrzyste oznaczenie zacisków i bezpieczny styk: 5-stykowe zaciski z płytką dociskową, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testów i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego podłączania sygnałów USB 2.0 w stanowiskach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 0,7 A na styk zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowisku przemysłowym.

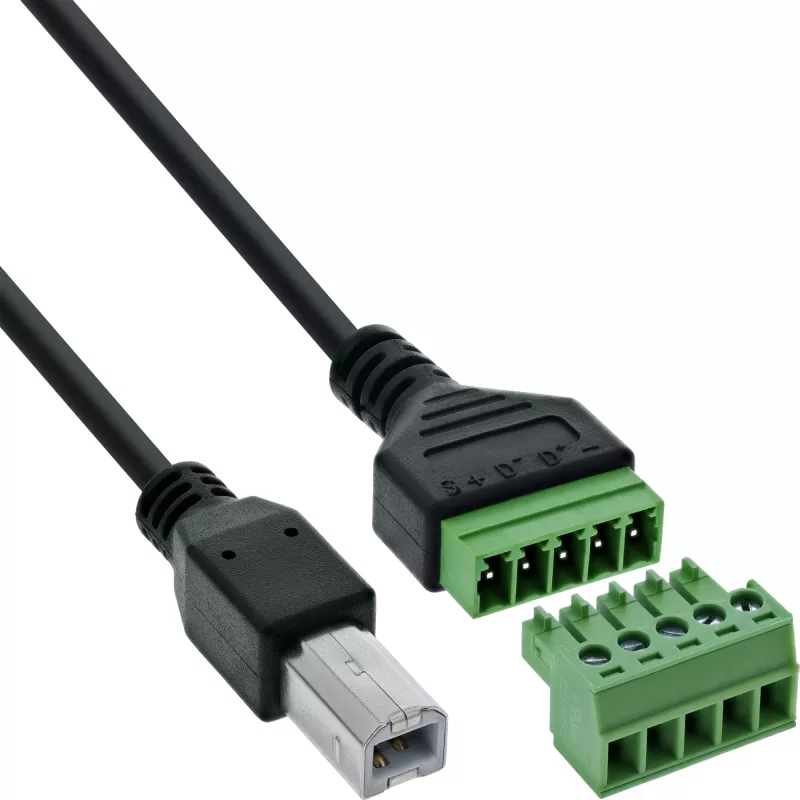

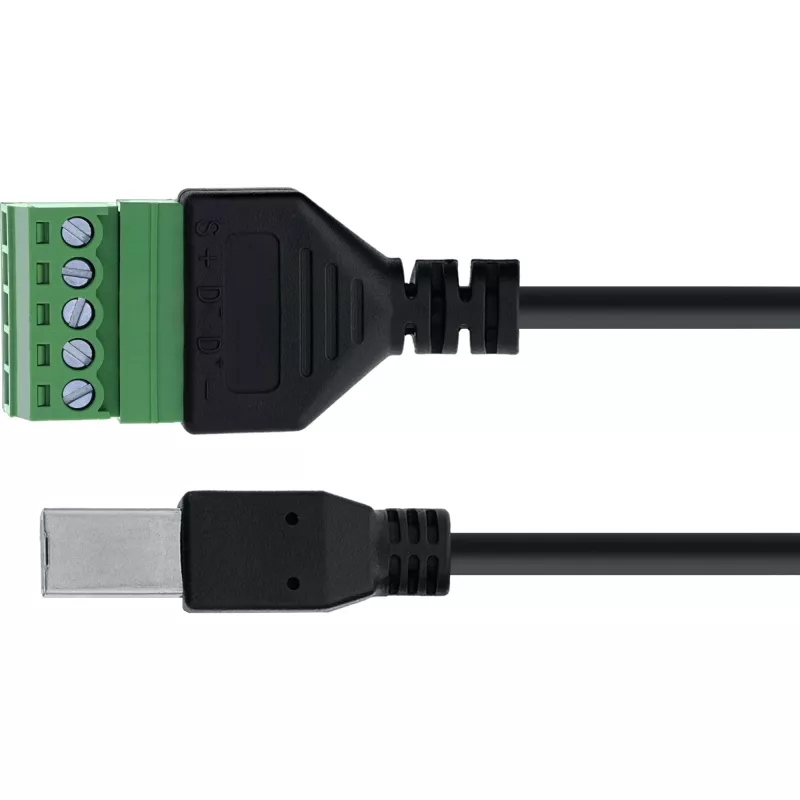

Adapter bloku zaciskowego InLine® USB‑B 2.0 ze wtykiem i trwale zintegrowanym przewodem połączeniowym łączy stabilne połączenie USB z elastycznością otwartego okablowania sygnałowego. Wtyk USB‑B jest bezpośrednio podłączony do 5-stykowego zacisku śrubowego – idealny do stanowisk testowych, urządzeń diagnostycznych lub systemów przemysłowych.
Zaciski śrubowe są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i obsługują przewody w zakresie 16–26 AWG. Okablowanie wykonuje się przy użyciu wkrętaka płaskiego ≤ 2,5 mm.
Kabel USB o długości ok. 1 m skraca czas podłączania i umożliwia natychmiastowe użycie – np. w mobilnych stacjach testowych lub laboratoriach rozwojowych. Warstwa izolacyjna z EVA na spodzie zapewnia dodatkową ochronę przy montażu na powierzchniach przewodzących.

Interfejs USB:USB‑B 2.0, wtyk
Długość przewodu:ok. 1 m (PVC, trwale zintegrowany)
Liczba styków / przyporządkowanie:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia połączenia:Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres podłączania:16–26 AWG
Napęd:Wkrętak płaski ≤ 2,5 mm
Prąd znamionowy:0,7 A na styk
Napięcie robocze USB (VBUS):5 V DC
Napięcie probiercze (rezystancja izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:izolacja EVA na spodzie
Wymiary:Blok zaciskowy ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)

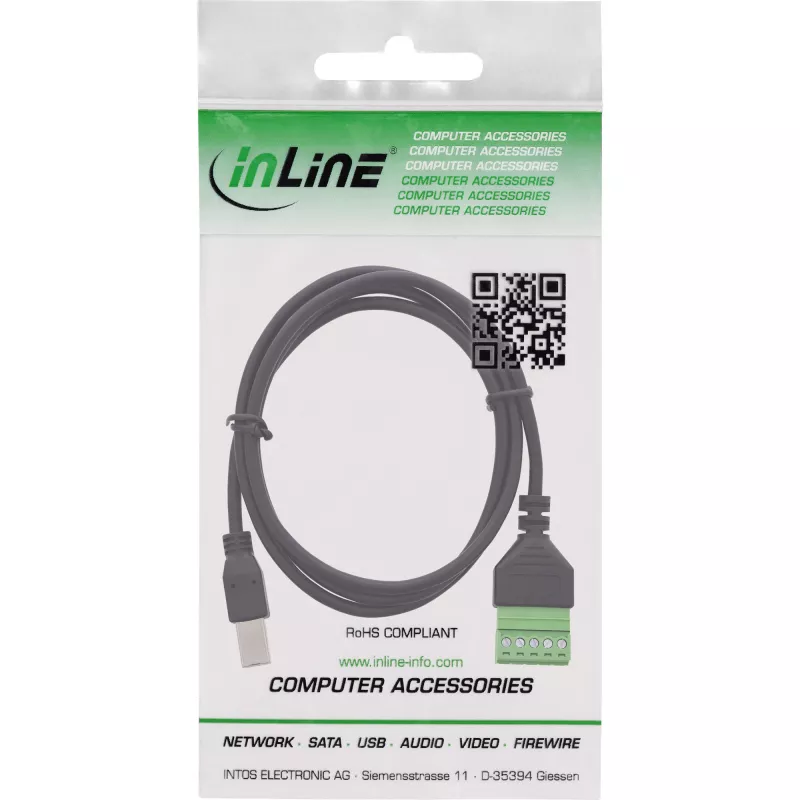

InLine 92504I. Złącze(a): USB-B / Blok zaciskowy, 5-stykowy, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Męskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 20 x 1000 x 11 mm, Waga: 34 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Jak używać

Podłącz wtyk USB‑B do portu USB‑B hosta lub urządzenia. Przygotuj przewody w zakresie 16–26 AWG, włóż każdy przewód do odpowiedniego oznaczonego zacisku (1: masa, 2: D+, 3: D–, 4: VBUS, 5: ekran) i dokręć śrubę za pomocą wkrętaka płaskiego (≤ 2,5 mm) aż do uzyskania pewnego mocowania. Przed podaniem napięcia upewnij się, że polaryzacja linii danych i zasilania jest prawidłowa. W przypadku montażu na powierzchniach metalowych lub przewodzących, umieść stronę z izolacją EVA od dołu, aby zmniejszyć ryzyko zwarć.

Zalecenia

W przypadku stabilnych, długoterminowych instalacji rozważ użycie stałych złączy USB lub profesjonalnie zakończonych kabli; używaj tego adaptera InLine przede wszystkim do testów, diagnostyki, prototypowania i tymczasowych połączeń, gdzie wymagany jest szybki, bezlutowy dostęp do sygnałów USB.
