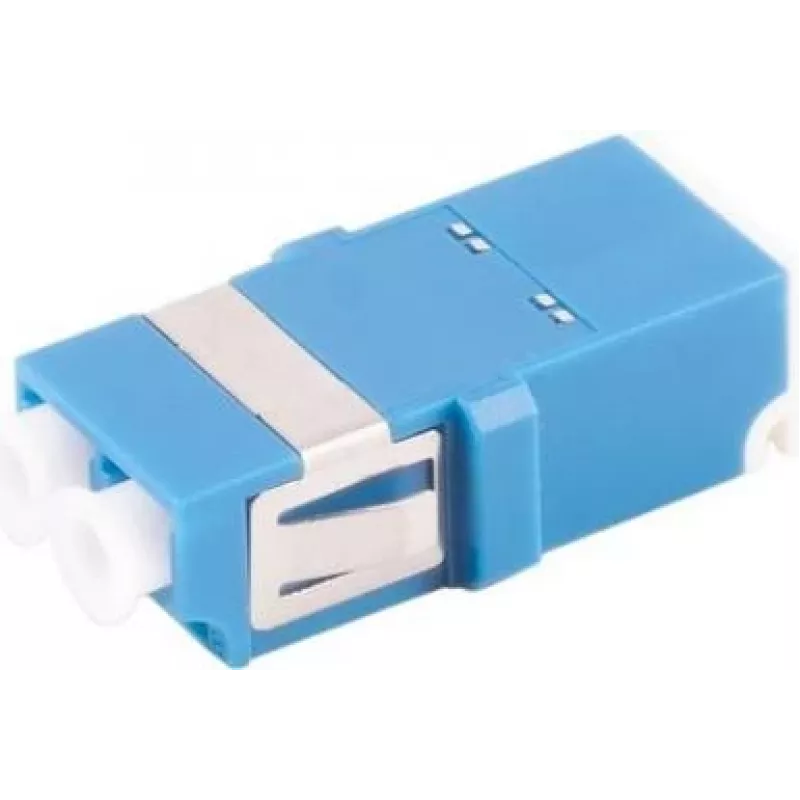

Łącznik światłowodowy LC/LC Żeński/Żeński ShiverPeaks BS07-60030

ShiverPeaks BS07-60030 to łącznik światłowodowy typu bulkhead LC/LC (żeński-żeński), zaprojektowany do niezawodnych połączeń optycznych w okablowaniu strukturalnym i urządzeniach sieciowych. Zapewnia kompaktowy interfejs duplex LC w formacie do montażu panelowego, umożliwiając bezpieczne łączenie dwóch kabli światłowodowych zakończonych złączami LC przez stały punkt montażowy. Łącznik przeznaczony jest do zastosowań wewnętrznych w środowiskach sieciowych, gdzie wymagane są oszczędzające miejsce połączenia duplex i stałe ustawienie optyczne.

Zalety

Ten łącznik bulkhead LC/LC (żeński/żeński) oferuje stabilne połączenie duplex z niską tłumiennością wtrąceniową i powtarzalną wydajnością łączenia. Jego konstrukcja do montażu panelowego upraszcza instalację w panelach krosowych, płytach czołowych lub obudowach urządzeń, zmniejszając manipulację końcówkami kabli podczas montażu. Kompaktowy format LC wspiera instalacje o większej gęstości, zachowując jednocześnie stabilność mechaniczną i ustawienie dla systemów światłowodowych wielomodowych lub jednomodowych przy użyciu kompatybilnych typów ferrul.

Zastosowanie

• Łączenie dwóch światłowodowych kabli krosowych zakończonych złączami LC przez płytę ścienną lub panel krosowy
• Instalacje wewnętrzne w centrach danych i szafach telekomunikacyjnych, gdzie wymagane są interfejsy duplex LC
• Projekty okablowania strukturalnego w biurach, serwerowniach i szafach sprzętowych
• Przedłużanie lub zmiana trasy łączy światłowodowych bez ponownego terminowania końcówek kabli

Kluczowe specyfikacje

• Typ łącznika: Duplex LC żeński do żeńskiego, styl bulkhead/do montażu panelowego
• Ustawienie: Precyzyjna kompatybilność z ceramicznymi ferrulami dla standardowych ferrul LC
• Gęstość: Kompaktowa stopka duplex LC do paneli o wysokiej gęstości
• Środowisko zastosowania: Wewnętrzne okablowanie strukturalne, panele krosowe, płyty czołowe, obudowy sprzętu
• Mechanika: Bezpieczne mocowanie zatrzaskowe lub śrubowe w zależności od wycięcia panelu

Jak używać

Zamontuj łącznik bulkhead w przeznaczonym do tego wycięciu panelu lub płycie czołowej, stosując metodę montażu obsługiwaną przez panel krosowy (zatrzaskową lub śrubową). Po zamocowaniu wyrównaj i wsuń światłowodowe kable krosowe zakończone złączami LC do każdego portu duplex, aż zatrzaśną się na miejscu. Przed połączeniem upewnij się, że z końcówek światłowodów zdjęto zaślepki przeciwpyłowe, a gdy porty są nieużywane, należy stosować osłony przeciwpyłowe. Po instalacji sprawdź ciągłość optyczną i jakość sygnału odpowiednim sprzętem testowym.

Zalecenia

Obchodź się z łącznikami światłowodowymi czystymi rękami i używaj niestrzępiących się ściereczek oraz zatwierdzonych roztworów czyszczących, aby usunąć zanieczyszczenia z ferrul przed połączeniem. Unikaj nadmiernego zginania kabli światłowodowych w pobliżu łącznika i zachowaj odpowiednie odciążenie. Używaj kompatybilnych kabli krosowych LC i upewnij się, że typy łączników (jednomodowe lub wielomodowe, typ polerowania) są zgodne w całym łączu, aby osiągnąć oczekiwaną wydajność optyczną.
