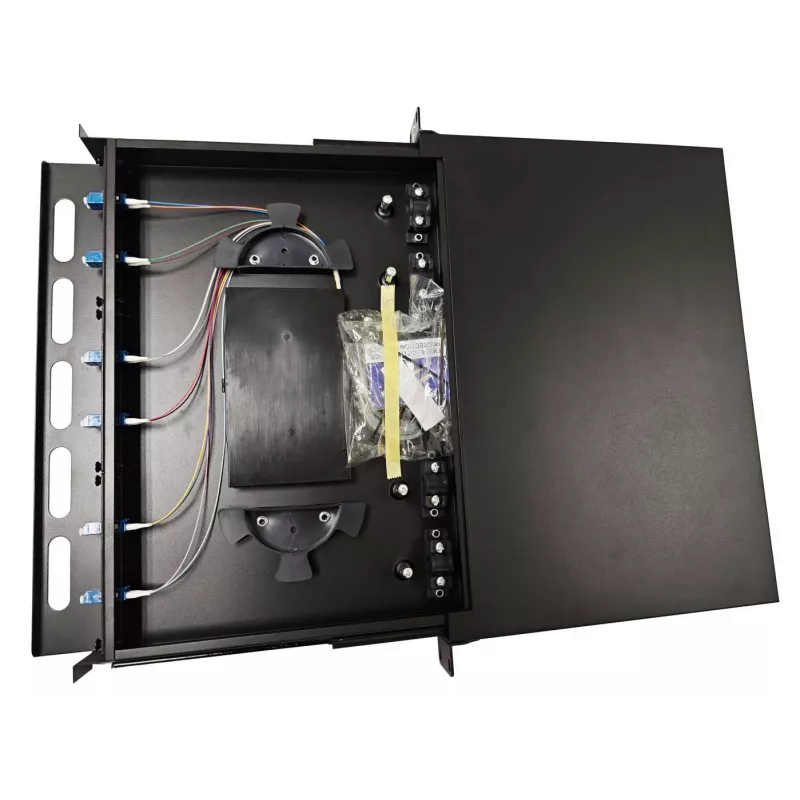

Lanview LVO-101010 wysuwany panel światłowodowy ODF, LC SM OS2, 12 rdzeni, 1U

Wewnętrzny 19-calowy wysuwany panel rack ODF 1U z konfiguracją 12-rdzeniową, 6 portów LC duplex. Panel jest w pełni wyposażony w adaptery LC/UPC jednomodowe duplex oraz zawiera 1 m kolorowo oznaczonych pigtaili LC/UPC G.657.A2 LSZH (0,9 mm) do łatwego podłączania i zarządzania światłowodami.

Zalety

Wysuwana konstrukcja 1U zapewnia łatwy dostęp podczas instalacji i konserwacji, zachowując kompaktową obudowę 19-calową odpowiednią do standardowych szaf rack. Wstępnie zamontowane adaptery LC/UPC SM duplex i kolorowo oznaczone pigtaile G.657.A2 skracają czas instalacji i minimalizują potrzebę terminacji na miejscu. Pigtail w osłonie LSZH zwiększają bezpieczeństwo w środowiskach wewnętrznych.

Zastosowanie

• Pomieszczenia sprzętu telekomunikacyjnego
• Patchowanie w centrach danych i zarządzanie światłowodami
• Instalacje FTTx i szkieletowe w budynkach
• Szafy LAN i panele dystrybucyjne sieci

Kluczowe specyfikacje

• Forma: panel wysuwany 1U, 19 cali
• Liczba włókien: 12 rdzeni (6 portów LC duplex)
• Adaptery: LC/UPC jednomodowe duplex, w pełni wyposażone
• Pigtaile: LC/UPC G.657.A2, 0,9 mm, 1 m, LSZH, kolorowo oznaczone
• Do użytku wewnętrznego

Sposób użycia

Zamontuj wysuwany panel 1U w standardowej szafie rack 19-calowej. Poprowadź przychodzące włókna szkieletowe do tyłu lub wyznaczonych punktów wejścia i podłącz do wstępnie zainstalowanych adapterów LC/UPC. Użyj dołączonych kolorowo oznaczonych pigtaili LC/UPC G.657.A2 do splatania z włóknami zasilającymi lub do bezpośredniego połączenia z kablami krosowymi sprzętu. Wysuń panel, aby uzyskać dostęp do adapterów i pigtaili podczas instalacji lub serwisu, a następnie zabezpiecz panel z powrotem na miejscu.

Zalecenia

Obchodź się z włóknami i pigtailami, stosując odpowiednie procedury ESD i czyszczenia światłowodów. Używaj kompatybilnych jednomodowych kabli krosowych LC/UPC i przestrzegaj wytycznych dotyczących promienia gięcia dla włókien G.657.A2. Przechowuj urządzenie w czystym, suchym środowisku wewnętrznym i unikaj narażania pigtaili na naprężenia mechaniczne.
