Lanview LVO-101015 Rejestrator sieciowy wideo 16 kanałów 4K

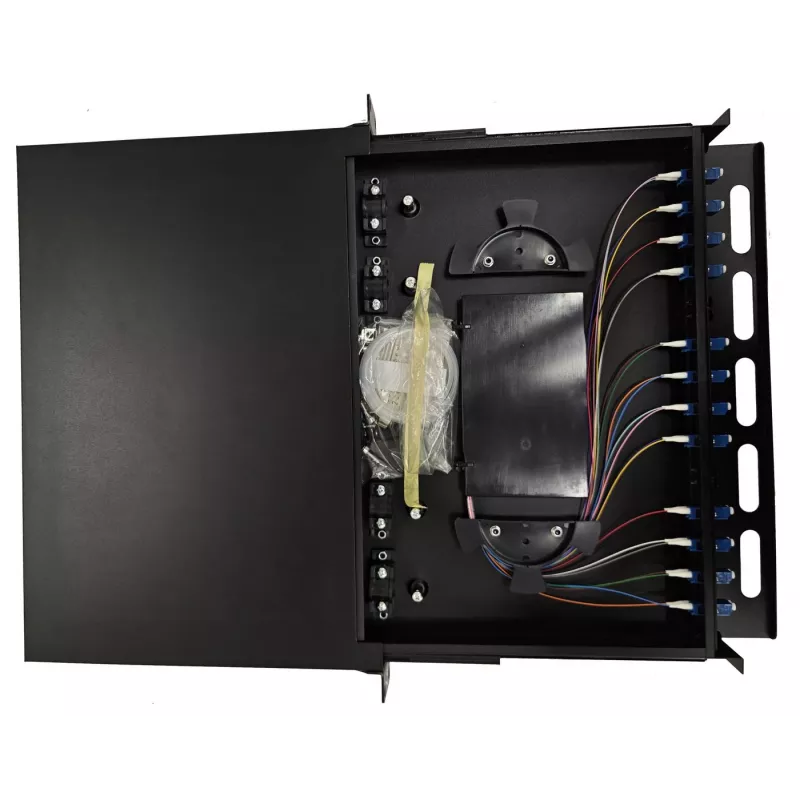

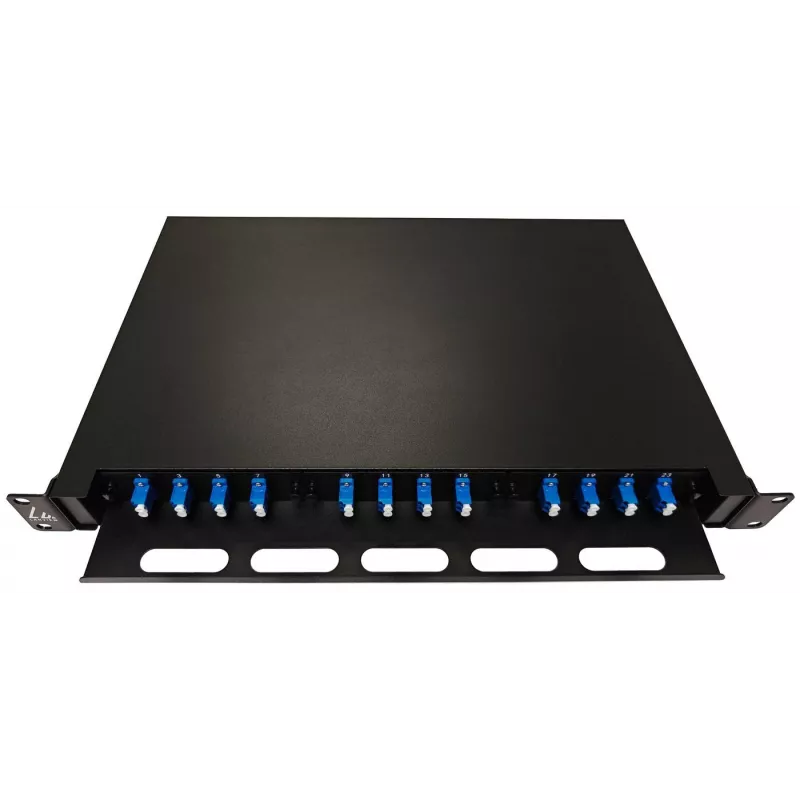

Wewnętrzny panel ODF 1U do szafy rack 19" z wysuwaną konstrukcją, o pojemności 24 włókien światłowodowych i 12 portów duplex LC. Panel jest w pełni wyposażony w adaptery duplex LC/UPC jednomodowe oraz wstępnie zakończone pigtaile LC/UPC G657A2 0,9 mm 1 m LSZH z oznaczeniem kolorystycznym. Urządzenie pasuje do standardowego racka 19" i posiada wysuwaną konstrukcję ułatwiającą dostęp podczas instalacji i konserwacji.

Zalety

Wysuwana konstrukcja 1U zapewnia wygodny dostęp od przodu do adapterów i pigtaili bez konieczności wyjmowania urządzenia z racka. W pełni załadowane adaptery LC/UPC i fabrycznie zakończone pigtaile G657A2 redukują konieczność spawania na miejscu i przyspieszają wdrożenie. Powłoka LSZH na pigtailach minimalizuje emisję niebezpiecznego dymu w zamkniętych pomieszczeniach, a oznaczenia kolorystyczne ułatwiają identyfikację włókien.

Zastosowanie

• Wewnętrzne systemy zarządzania włóknami w telekomunikacji i centrach danych
• Panele dystrybucyjne FTTx, szkieletowe i poziome
• Środowiska wymagające szybkiego dostępu i uporządkowanego prowadzenia włókien

Kluczowe specyfikacje

• Format: 1U, montaż w racku 19", panel wysuwany
• Pojemność: 24 rdzenie (włókna), 12 portów duplex LC
• Złącza/adaptery: adaptery duplex LC/UPC jednomodowe (w pełni załadowane)
• Pigtaile: LC/UPC, G657A2 jednomodowe, 0,9 mm, długość 1 m, LSZH, oznaczone kolorystycznie
• Cecha konstrukcyjna: wysuwany dla konserwacji i dostępu

Sposób użycia

Zamontuj urządzenie w standardowym wewnętrznym racku 19" na wybranej pozycji 1U. Wysuń panel, aby uzyskać dostęp do adapterów LC/UPC i poprowadź włókna wejściowe/wyjściowe do pasujących kolorystycznie pigtaili. Wykonaj spawanie lub połączenia krosowe według potrzeb, korzystając z wstępnie zakończonych pigtaili, a następnie wsuń panel i zabezpiecz go. Stosuj odpowiednie zarządzanie kablami, aby uniknąć zbyt ciasnych zagięć i zachować promień zgięcia włókien.

Zalecenia

Instaluj w czystym, kontrolowanym temperaturowo środowisku wewnętrznym. Unikaj przekraczania zalecanego promienia zgięcia dla włókien G657A2 i zabezpiecz pigtaile przed naprężeniem. Używaj kompatybilnych kabli krosowych LC/UPC do połączeń i oznaczaj porty zgodnie z dokumentacją sieciową.
