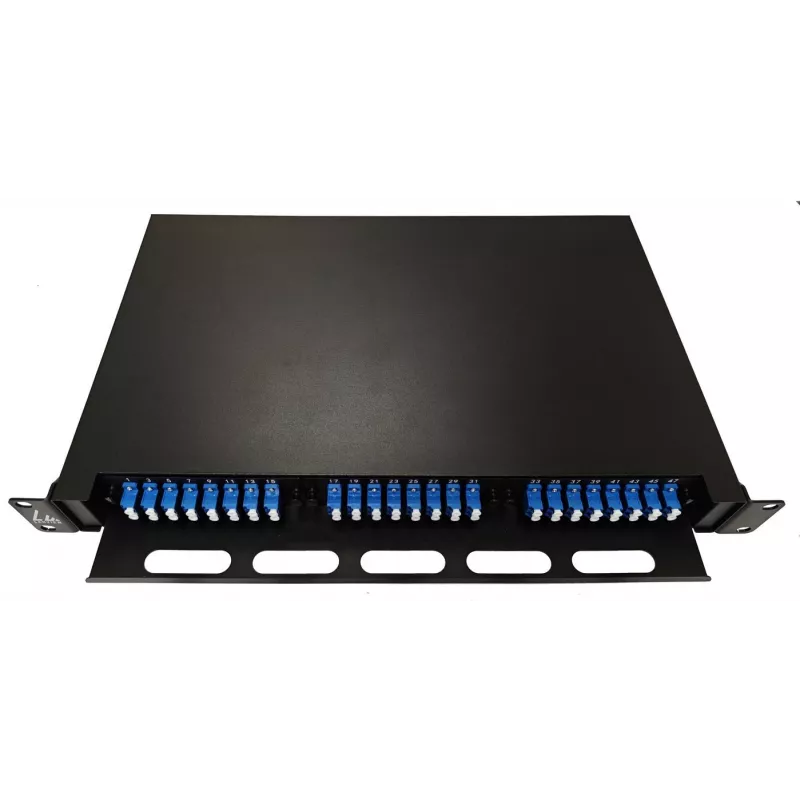

Lanview LVO-101020 światłowodowy panel wysuwany ODF, LC SM OS2, 48 rdzeni, 1U

Panel wysuwany Lanview LVO-101020 1U 19 cali do montażu wewnętrznego jest kompaktową optyczną ramą dystrybucyjną (ODF) zaprojektowaną do zarządzania włóknami w instalacjach sieciowych montowanych w szafie rack. Obsługuje pojemność 48 rdzeni z 24 portami duplex LC, wstępnie wyposażony w adaptery duplex jednomodowe LC/UPC oraz wyposażony w pigtaile LC/UPC G.657.A2 0,9 mm LSZH (1 m), które są kodowane kolorami w celu łatwej identyfikacji.

Zalety

Wysuwana konstrukcja zapewnia łatwy dostęp do wewnętrznych połączeń podczas instalacji i konserwacji bez konieczności wyjmowania całej jednostki z szafy. Wstępnie załadowane adaptery LC/UPC i fabrycznie zakończone pigtaile G.657.A2 skracają czas zakończeń na miejscu i zapewniają stałą wydajność jednomodową. Powłoka LSZH poprawia bezpieczeństwo w środowiskach wewnętrznych, ograniczając emisję niebezpiecznego dymu i halogenów w przypadku pożaru.

Nadaje się do

• Zarządzanie włóknami w szafach centrów danych
• Połączenia telekomunikacyjne i central biurowych
• Szafy sieciowe przedsiębiorstw
• Panele światłowodowe FTTx i szkieletowe

Kluczowe specyfikacje

• Format: 1U, 19-calowy panel wysuwany do montażu w szafie rack
• Pojemność: 48 rdzeni (24 porty duplex LC)
• Typ adaptera: jednomodowy duplex LC/UPC, w pełni załadowany
• Pigtaile: LC/UPC, G.657.A2, 0,9 mm, długość 1 m, LSZH, kodowane kolorami
• Cecha konstrukcyjna: wysuwana szuflada ułatwiająca dostęp
• Marka: Lanview, MPN: LVO-101020, EAN: 5715063809358

Sposób użycia

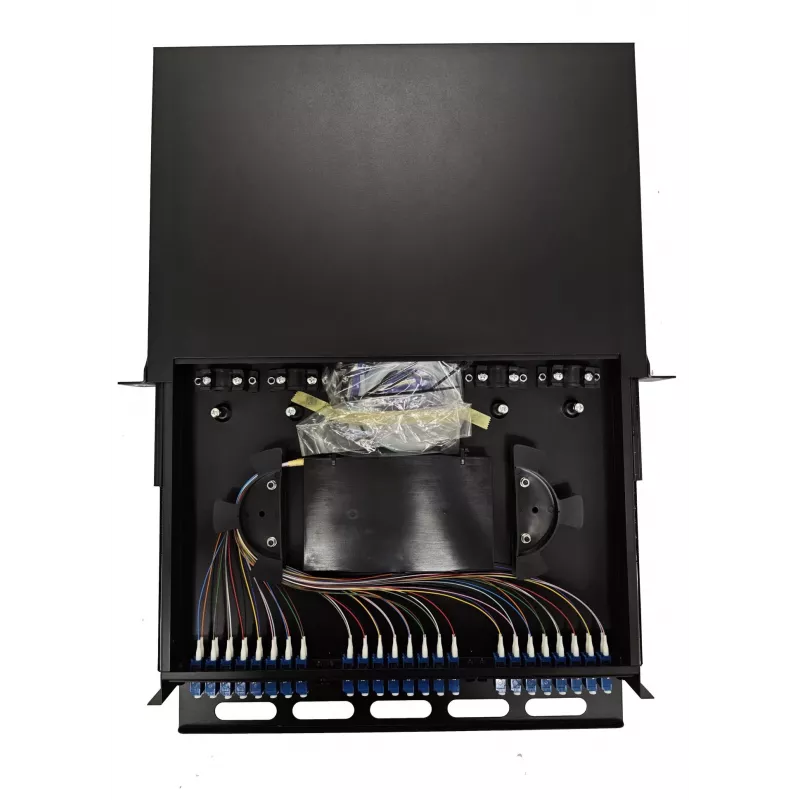

Zamontuj panel w standardowej szafie 19-calowej, zajmując 1U przestrzeni. Wyciągnij wysuwaną szufladę, aby uzyskać dostęp do wewnętrznych adapterów i pigtali. Poprowadź przychodzące kable światłowodowe do miejsc spawów lub kable krosowe do adapterów LC/UPC, a następnie zabezpiecz włókna i zarządzaj nadmiarem kabla na tacy, aby utrzymać promień gięcia i organizację. Zamknij szufladę po zakończeniu pracy.

Zalecenia

Należy obchodzić się z pigtailami i złączami ostrożnie, aby uniknąć zanieczyszczenia lub zgięcia poniżej minimalnego promienia. Przed parzeniem złączy należy używać narzędzi do czyszczenia włókien i przestrzegać standardowych procedur bezpieczeństwa dotyczących światłowodów podczas instalacji i konserwacji ODF.
