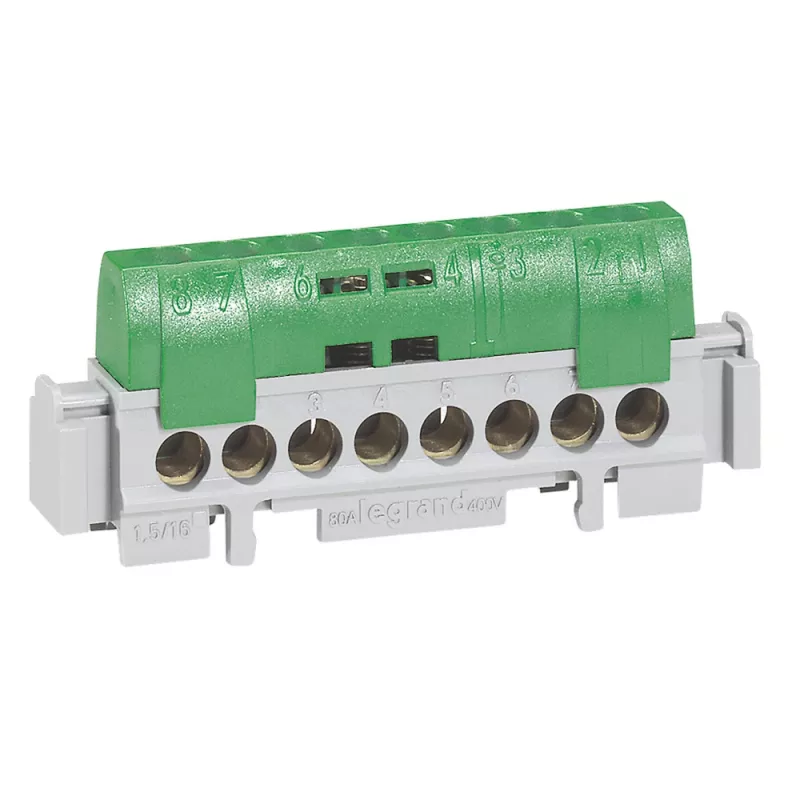

Legrand 004832 blok zaciskowy

Blok zaciskowy Legrand 004832 to złącze uziemiające (PE) zaprojektowane do bezpiecznego i zgodnego z normami uziemiania elektrycznego. Dostarczany jest gotowy do użycia, ze śrubami nie dokręconymi, i spełnia wymagania normy IEC 60998-2-1. Kompaktowy izolowany blok zapewnia osiem punktów przyłączeniowych dla przewodów o przekroju od 1,5 do 16 mm² i nadaje się do montażu na szynie DIN z uniwersalną podporą (nr kat. 0 048 11) lub na płaskowniku 12 x 2 mm. Produkt ma długość funkcjonalną około 75 mm i jest wykończony w kolorze zielonym, oznaczającym uziemienie/PE.

Zalety

Blok zaciskowy obsługuje przekroje przewodów do 16 mm² i umożliwia prąd do 100 A (przy przewodzie zasilającym 25 mm²) lub 80 A (przy przewodzie 16 mm²) przy napięciu 400 V~, zapewniając niezawodną obciążalność prądową w zastosowaniach uziemiających. Jest dostarczany gotowy do instalacji, co upraszcza prace montażowe, a zgodność z normą IEC 60998-2-1 gwarantuje kompatybilność ze standardowymi instalacjami elektrycznymi. Zielony kolor wyraźnie identyfikuje zacisk uziemiający.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zamontuj blok zaciskowy na szynie DIN, korzystając z dedykowanej uniwersalnej podpory (nr kat. 0 048 11), lub zamocuj go na płaskowniku 12 x 2 mm. Wprowadź przewody do ośmiu punktów przyłączeniowych, przestrzegając dopuszczalnych przekrojów (1,5–16 mm²). Dokręć śruby, aby zamocować przewody – należy pamiętać, że produkt jest dostarczany ze śrubami nie dokręconymi. Upewnij się, że przewody uziemiające są podłączone zgodnie z lokalnymi przepisami, a montaż wykonuj przy odłączonym zasilaniu.

Zalecenia

Stosuj blok zaciskowy wyłącznie do połączeń uziemienia ochronnego; sprawdź przekrój przewodu i moment dokręcania zgodnie z wytycznymi instalacji. W przypadku uziemienia wysokoprądowego z przewodami 25 mm² upewnij się, że okablowanie i zabezpieczenia są przystosowane do 100 A przy 400 V~. Postępuj zgodnie z lokalnymi przepisami elektrycznymi, a instalację powierz wykwalifikowanemu elektrykowi.
