Legrand CS102 wewnętrzny Ethernet 1000 Mbit/s łączność przewodowa

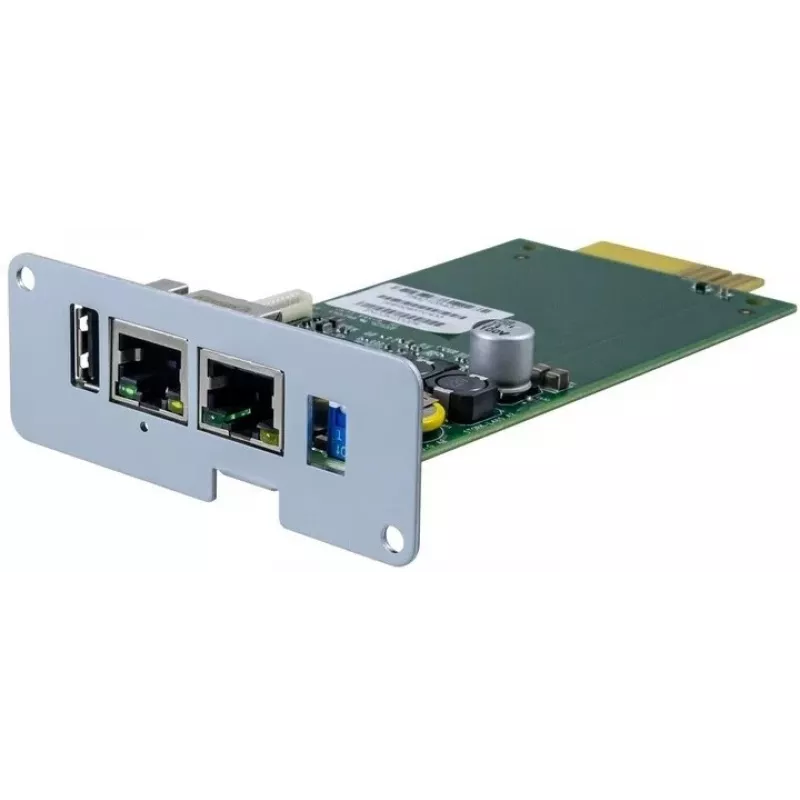

Legrand CS102 Internal Ethernet 1000 Mbit/s Wired Connectivity to wewnętrzny moduł interfejsu sieciowego przeznaczony do zarządzania UPS. Instaluje się go w dedykowanym gnieździe w kompatybilnych jednostkach UPS i zapewnia kontrolę w czasie rzeczywistym oraz zarządzanie zdarzeniami (awaria zasilania, przeciążenie, bypass, usterka itp.) bez konieczności użycia zewnętrznego oprogramowania. Urządzenie obsługuje zasilanie 9–30 V DC (wersje zewnętrzne zawierają zasilacz) i jest dostępne w wariantach profesjonalnych i przemysłowych z dodatkowymi portami komunikacyjnymi RS232/RS485.

Zalety

CS102 oferuje wielojęzyczny interfejs WWW oraz monitoring graficzny za pośrednictwem standardowych przeglądarek internetowych, systemów zarządzania siecią SNMP lub MODBUS oraz oprogramowania UNMS/UNMS II. Rejestruje pomiary, alarmy i testy baterii ze znacznikami czasu w pamięci nieulotnej i obsługuje synchronizację czasu NTP. Oprogramowanie układowe można aktualizować. Wbudowany harmonogram umożliwia programowanie cykli włączania/wyłączania UPS i testów baterii, a adapter może wysyłać powiadomienia o zdarzeniach przez e-mail lub SNMP TRAP. Moduł obsługuje wyłączanie wielu serwerów za pomocą CS102 Shutdown Client (Windows Vista i nowsze oraz Linux) oraz Wake on LAN do zdalnego uruchamiania.

Odpowiednie do

• Instalacja wewnętrzna w kompatybilnych jednostkach UPS do scentralizowanego zarządzania
• Monitorowanie i zdalne zarządzanie UPS w środowiskach małych i średnich firm
• Zastosowania przemysłowe lub profesjonalne wymagające łączności RS232/RS485 (wersje profesjonalne/przemysłowe)
• Środowiska wymagające planowanych testów baterii i powiadomień o zdarzeniach przez e-mail lub SNMP

Kluczowe specyfikacje

• Model: Legrand CS102 Internal Ethernet
• Połączenie: Ethernet przewodowy, do 1000 Mbit/s
• Zasilanie: 9–30 V DC (wersje zewnętrzne zawierają zasilacz; wewnętrzna wykorzystuje gniazdo UPS)
• Interfejsy: interfejs WWW, SNMP, MODBUS; możliwość aktualizacji oprogramowania układowego
• Dodatkowe porty (wersje profesjonalne/przemysłowe): RS232, RS485
• Rejestracja danych: pamięć nieulotna z synchronizacją czasu NTP
• Obsługiwane języki (interfejs WWW): niemiecki, angielski, francuski, włoski, hiszpański
• Obsługa wyłączania: CS102 Shutdown Client dla Windows (Vista+) i Linux; Wake on LAN

Sposób użycia

Włóż moduł wewnętrzny CS102 do dedykowanego gniazda w kompatybilnym UPS-ie Legrand i podłącz go do lokalnej sieci przewodowej o przepustowości do 1000 Mbit/s. Przejdź do interfejsu WWW przez przeglądarkę lub zintegruj urządzenie z systemami zarządzania siecią SNMP/MODBUS lub UNMS/UNMS II w celu konfiguracji i monitorowania. Skonfiguruj NTP, aby uzyskać dokładne znaczniki czasu, skonfiguruj powiadomienia o zdarzeniach (e-mail lub SNMP TRAP) i zaplanuj automatyczne testy baterii lub czynności włączania/wyłączania UPS za pomocą wbudowanego harmonogramu. Zainstaluj CS102 Shutdown Client na serwerach i stacjach roboczych podłączonych do UPS, aby umożliwić kontrolowane procedury wyłączania.

Zalecenia

Używaj wewnętrznego modułu CS102 w jednostkach UPS, które wyraźnie obsługują format Legrand CS102, i upewnij się, że oprogramowanie układowe jest aktualne. W przypadku monitorowania scentralizowanego skonfiguruj integrację SNMP lub UNMS i włącz NTP, aby prowadzić dokładne dzienniki. Podczas wdrażania w środowiskach produkcyjnych zainstaluj klienta wyłączania na wszystkich chronionych maszynach i przetestuj zaplanowane testy baterii oraz procedury wyłączania podczas okien konserwacyjnych.
