Legrand TX3 wyłącznik nadmiarowo-prądowy Miniaturowy wyłącznik Typ C 3

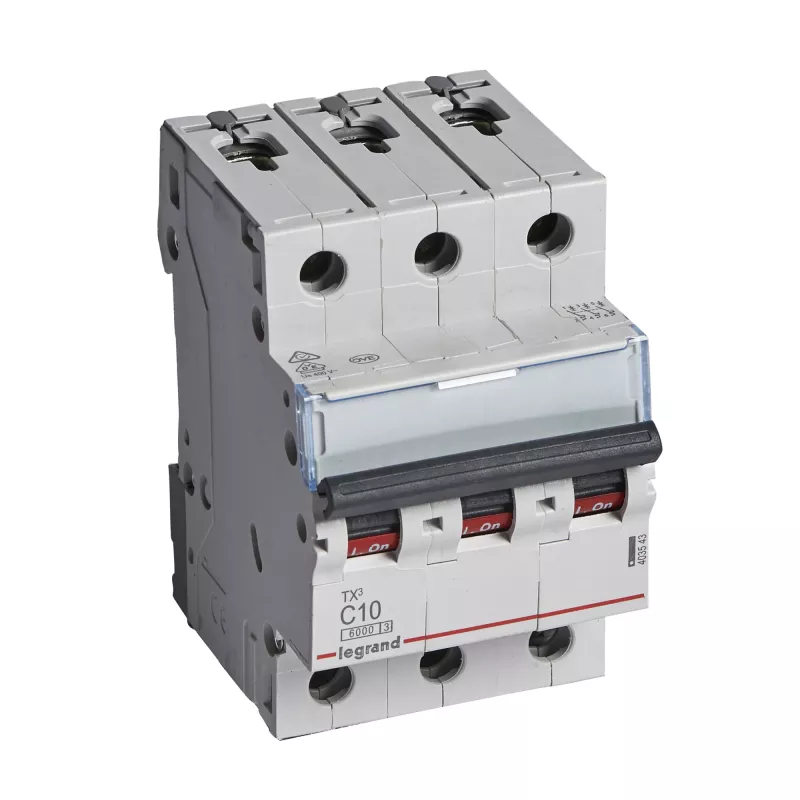

Legrand Tx3 C10A 3-biegunowy miniaturowy wyłącznik nadmiarowo-prądowy jest przeznaczony do niezawodnego zabezpieczania trójfazowych obwodów elektrycznych niskiego napięcia. Dzięki charakterystyce C i prądowi znamionowemu 10 A, to 3-modułowe urządzenie zapewnia ochronę przed przeciążeniem i zwarciem w instalacjach mieszkaniowych i lekkich komercyjnych. Jego 6 kA zwarciowa zdolność łączeniowa oraz kompaktowa forma do montażu na szynie DIN sprawiają, że nadaje się do rozdzielnic, gdzie ważne są przestrzeń i bezpieczeństwo.

Zalety

Wyłącznik łączy zdefiniowaną krzywą wyzwalania (typ C) z prądem znamionowym 10 A, aby zapewnić selektywną reakcję na przeciążenia i umiarkowane zwarcia, jednocześnie unikając zbędnych wyłączeń spowodowanych prądami rozruchowymi silników. Konfiguracja 3-biegunowa umożliwia jednoczesne odłączenie wszystkich faz, zwiększając bezpieczeństwo w obwodach trójfazowych. Zdolność łączeniowa 6 kA spełnia powszechne wymagania dla domowych i małych komercyjnych sieci elektrycznych. Szerokość 3 modułów ułatwia instalację w standardowych obudowach rozdzielczych i obsługuje montaż na szynie DIN, co upraszcza montaż w panelu.

Odpowiednie do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj wyłącznik na standardowej szynie DIN wewnątrz rozdzielnicy, zapewniając prawidłowe wyrównanie i bezpieczne zatrzaśnięcie. Podłącz przewody przychodzące i wychodzące do odpowiednich zacisków fazowych, zachowując prawidłowy moment dokręcenia i upewniając się, że wszystkie połączenia są wykonywane przy wyłączonym zasilaniu. Używaj wyłącznika do ochrony docelowego obwodu trójfazowego, ustawiając go w pozycji ON podczas normalnej pracy i wyłączając go (OFF) na czas konserwacji lub rozwiązywania problemów. Po usunięciu zwarcia sprawdź obwód przed ponownym uruchomieniem wyłącznika.

Zalecenia

Upewnij się, że prąd znamionowy 10 A i krzywa wyzwalania C odpowiadają charakterystyce obciążenia zamierzonego obwodu. W razie potrzeby skoordynuj z zabezpieczeniami nadrzędnymi, aby zachować selektywność. Okresowo sprawdzaj dokręcenie zacisków i integralność izolacji w rozdzielnicy. W przypadku instalacji narażonych na wysokie poziomy zwarć lub podlegających specjalnym przepisom, należy stosować się do obowiązujących norm i skonsultować się z wykwalifikowanym elektrykiem.
