Legrand TX3 wyłącznik nadprądowy Miniaturowy wyłącznik nadprądowy Typ C 1

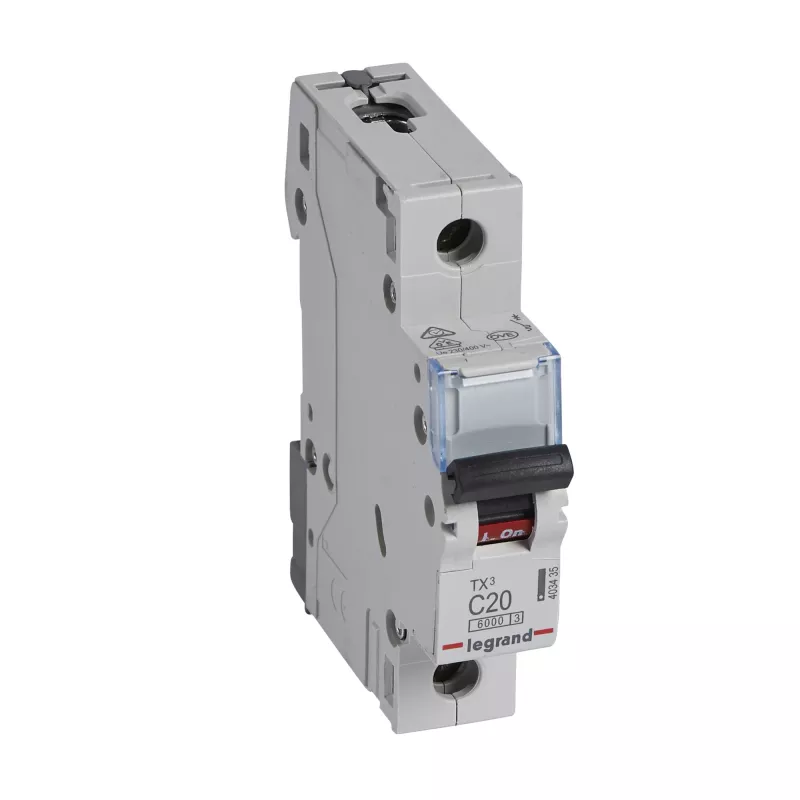

Legrand Tx3 C20A to jednobiegunowy miniaturowy wyłącznik nadprądowy (1M) o charakterystyce C, prądzie znamionowym 20 A i znamionowej zwarciowej zdolności łączeniowej 6 kA. Przeznaczony jest do ochrony przed przeciążeniami i zwarciami w instalacjach elektrycznych w budynkach mieszkalnych i lekkich komercyjnych. Urządzenie jest kompatybilne ze standardowym montażem na szynie DIN i zapewnia ochronę poszczególnych obwodów, takich jak oświetlenie, gniazda wtyczkowe i małe urządzenia.

Zalety

Wyłącznik łączy kompaktową szerokość 1M z krzywą wyzwalania typu C odpowiednią dla obciążeń rezystancyjnych i umiarkowanie indukcyjnych, oferując niezawodną ochronę typowych obwodów w gospodarstwach domowych i biurach. Jego zwarciowa zdolność łączeniowa 6 kA spełnia powszechne wymagania instalacyjne dotyczące przerywania prądów zwarciowych, a kompatybilność z szyną DIN zapewnia łatwy montaż i wymianę w standardowych rozdzielnicach.

Przeznaczenie

Kluczowe parametry

Sposób użycia

Zamontuj Legrand Tx3 C20A na standardowej szynie DIN w rozdzielnicy, upewniając się, że orientacja jest prawidłowa, a mocowanie mechaniczne solidne. Podłącz przewód fazowy do zacisku zasilania, a przewód obciążenia do zacisku obciążenia, przestrzegając odpowiednich momentów dokręcania i lokalnych przepisów dotyczących okablowania. Po podłączeniu przełącz wyłącznik w pozycję ON i sprawdź ciągłość obwodu oraz poprawność działania ochronnego, przeprowadzając test w warunkach bez obciążenia. Okresowe przeglądy należy przeprowadzać wizualnie i funkcjonalnie zgodnie z lokalnymi normami bezpieczeństwa elektrycznego.

Zalecenia

Dopasuj charakterystykę C20A do oczekiwanego typu obciążenia i prądów rozruchowych; w przypadku silników lub obciążeń silnie indukcyjnych sprawdź selektywność i w razie potrzeby rozważ zastosowanie innej krzywej wyzwalania. Upewnij się, że rozdzielnica i koordynacja zabezpieczeń poprzedzających są zgodne z obowiązującymi przepisami elektrycznymi, a instalację i konserwację zleć wykwalifikowanemu elektrykowi.
