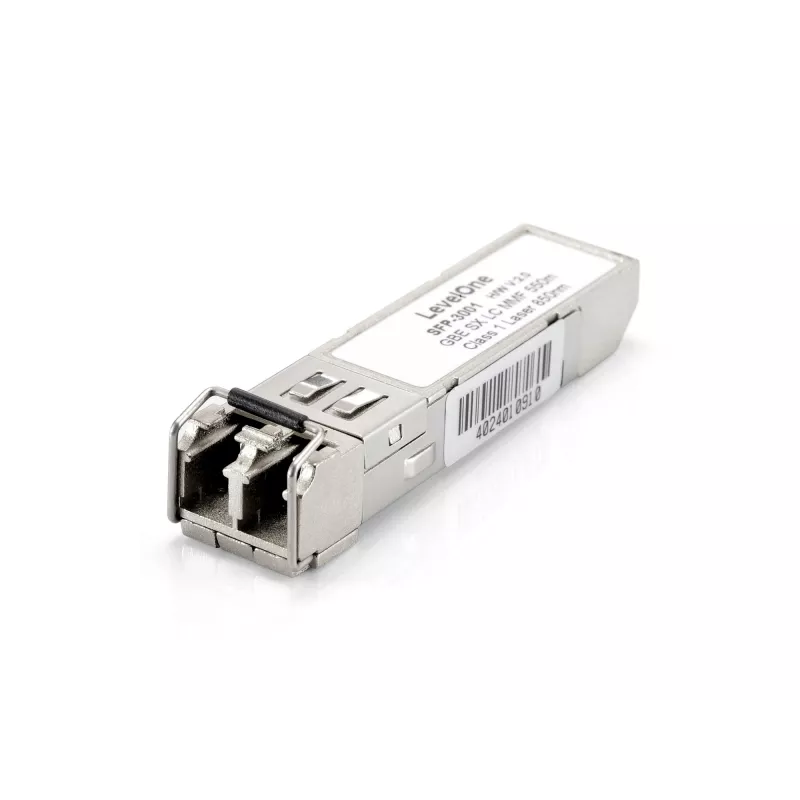

LevelOne 1,25 Gbps wielomodowy transceiver SFP, 500 m, 850 nm

LevelOne SFP-3001 to wielomodowy transceiver SFP do zastosowań Gigabit Ethernet i Fibre Channel. Obsługuje dwukierunkową transmisję danych z szybkością do 1,25 Gb/s przez pojedynczy dupleksowy rdzeń światłowodu i jest kompatybilny z włóknem wielomodowym 50/62,5 µm dla łączy o długości do 500–550 metrów. Moduł wykorzystuje źródło światła VCSEL 850 nm, wymaga jednego zasilania +3,3 V i spełnia odpowiednie normy branżowe, w tym IEEE 802.3z, MSA i EN 60825-1 dotyczącą bezpieczeństwa laserowego.

Zalety

SFP-3001 oferuje kompaktową obudowę SFP umożliwiającą łatwą instalację typu hot-plug, niskie zużycie energii z pojedynczej linii +3,3 V oraz zgodność z porozumieniem wieloźródłowym (MSA) zapewniającą szeroką interoperacyjność. Dzięki VCSEL 850 nm i dupleksowemu złączu LC zapewnia niezawodną łączność światłowodową wielomodową oraz spełnia wymogi RoHS i normy bezpieczeństwa laserowego klasy 1.

Zastosowanie

• łącza zwrotne i przełączniki Gigabit Ethernet
• łącza światłowodowe krótkiego zasięgu w centrach danych
• urządzenia sieciowe wymagające transceiverów SFP z możliwością hot-plug

Kluczowe dane techniczne

• Producent: LEVELONE; Model: SFP-3001
• Typ interfejsu: SFP; Złącze: Dupleksowe LC
• Długość fali: 850 nm VCSEL
• Maksymalna szybkość transmisji danych: 1,25 Gb/s (1250 Mbit/s)
• Maksymalny zasięg (wielomodowe 50/62,5 µm): do 500–550 m
• Zasilanie: pojedyncze +3,3 V
• Normy: IEEE 802.3z, zgodność z MSA, EN 60825-1 (LASER klasy 1), RoHS
• Wymiary: 57 mm × 12 mm × 13,7 mm; Waga: 0,02 kg

Sposób użycia

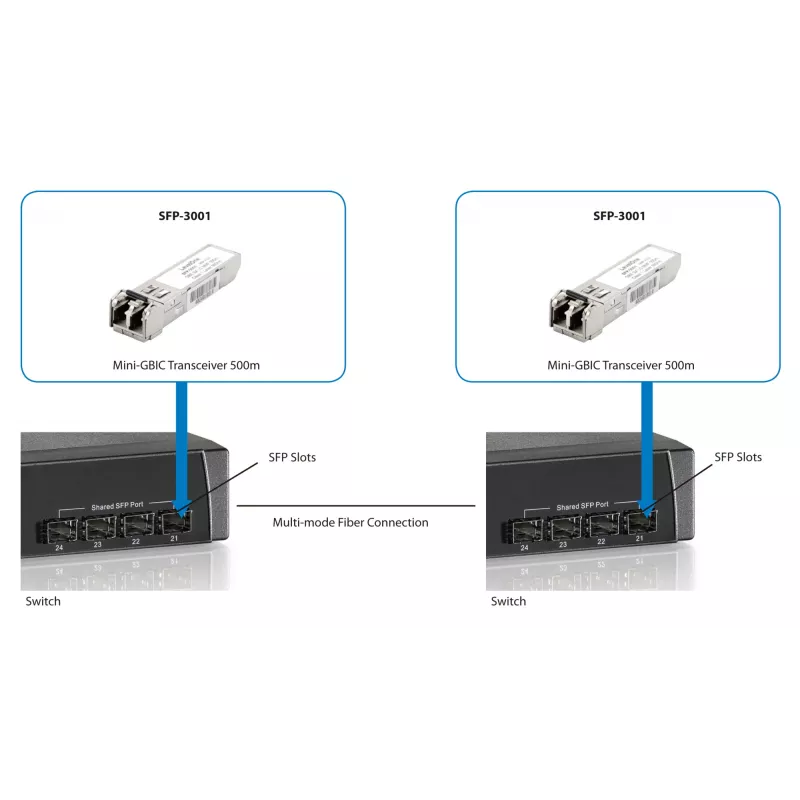

Włóż moduł SFP-3001 do kompatybilnego gniazda SFP w przełączniku, routerze lub porcie obsługującym transceivery, aż do zatrzaśnięcia; podłącz dupleksowe wielomodowe kable światłowodowe LC (50/62,5 µm) do portów modułu, zachowując prawidłową orientację TX/RX. Zasilanie +3,3 V jest dostarczane przez urządzenie hosta; nie jest wymagane żadne dodatkowe oprogramowanie konfiguracyjne. Sprawdź stan łącza na diodach LED urządzenia hosta lub w interfejsie zarządzania, a po instalacji przetestuj szybkość łącza i łączność.

Zalecenia

Należy stosować ten transceiver z kompatybilnym włóknem wielomodowym (50/62,5 µm) i złączami LC, niepodłączone porty zabezpieczać zaślepkami przeciwpyłowymi, przestrzegać wytycznych bezpieczeństwa laserowego zgodnie z EN 60825-1 oraz upewnić się, że urządzenie hosta obsługuje moduły SFP MSA i wymaganą szybkość łącza.
