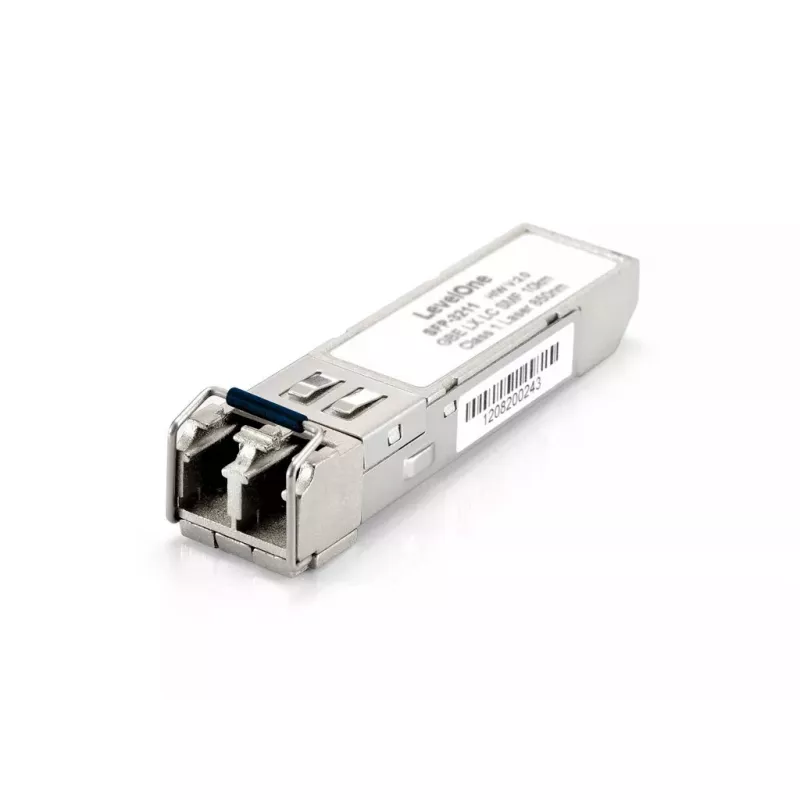

LevelOne 1.25Gbps jednomodowy moduł SFP, 20km, 1310nm

LevelOne SFP-3211 to jednomodowy moduł SFP zaprojektowany do łączy Gigabit Ethernet i światłowodów jednomodowych. Obsługuje dwukierunkową transmisję danych do 1,25 Gb/s przez pojedyncze włókno 9 µm z podwójnym złączem LC i wykorzystuje laser FP o długości fali 1310 nm. Moduł jest zgodny ze specyfikacjami IEEE 802.3z i MSA oraz wymaga pojedynczego zasilania +3,3 V.

Zalety

Moduł oferuje kompaktową, zgodną z MSA obudowę SFP, różnicowy interfejs elektryczny AC/DC oraz konstrukcję bezołowiową zgodną z RoHS. Zapewnia działanie typu plug-and-play bez dodatkowego oprogramowania konfiguracyjnego i został zaprojektowany z myślą o bezpieczeństwie dla oczu zgodnie z normą LASER Class 1 (EN60825-1). Urządzenie łączy standardową kompatybilność z Gigabit Ethernet z prostymi wymaganiami dotyczącymi zasilania.

Zastosowanie

• Łącza światłowodowe jednomodowe Gigabit Ethernet
• Aplikacje Fiber Channel kompatybilne z podanymi szybkościami transmisji

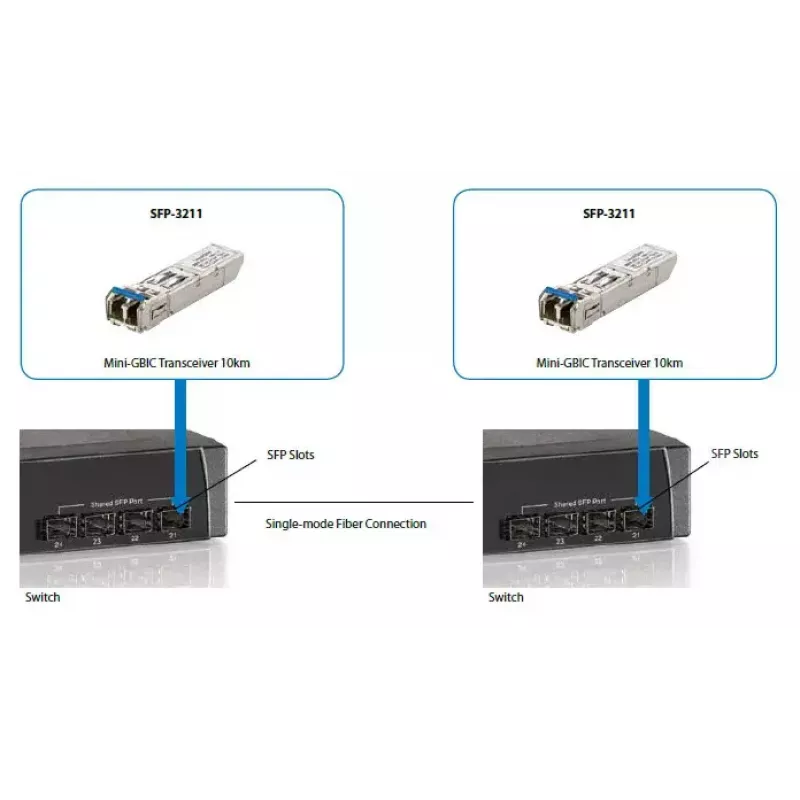

• Sprzęt sieciowy wyposażony w gniazda SFP (przełączniki, routery, konwertery mediów)

Kluczowe specyfikacje

• Model: LevelOne SFP-3211
• Szybkość transmisji: 1,25 Gb/s (NRZ)
• Długość fali: 1310 nm (laser FP)
• Złącze: duplex LC
• Typ światłowodu: jednomodowy (9 µm)
• Zasilanie: +3,3 V
• Format: SFP, zgodny z MSA

Sposób użycia

Wsuń moduł SFP-3211 do kompatybilnego gniazda SFP w urządzeniu sieciowym, aż do zatrzaśnięcia. Podłącz jednomodowy kabel światłowodowy z wtykiem duplex LC (9 µm) do modułu, zwracając uwagę na prawidłową orientację nadawania/odbioru. Zasil urządzenie hosta standardowym napięciem +3,3 V dostarczanym przez gniazdo SFP; nie jest wymagane dodatkowe oprogramowanie konfiguracyjne. Sprawdź łącze i transmisję danych za pomocą wskaźników stanu urządzenia hosta lub narzędzi do zarządzania siecią.

Zalecenia

Instaluj i usuwaj moduł przy wyłączonym urządzeniu hosta, jeśli dokumentacja urządzenia zaleca ochronę podczas wymiany na gorąco; utrzymuj złącza światłowodowe w czystości i zabezpieczone zaślepkami, gdy nie są używane, aby zachować jakość łącza i zgodność z normami bezpieczeństwa dla oczu.
