LevelOne 1.25Gbps Jednomodowy transceiver BIDI SFP, 10km, TX 1310nm / RX 1550nm

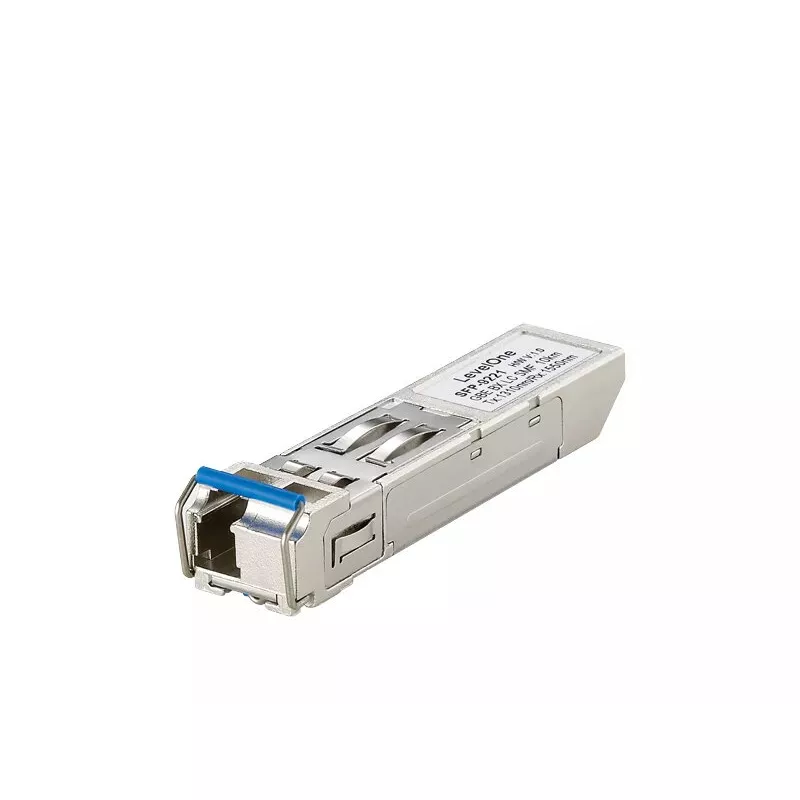

LevelOne SFP-9221 to jednomodowy, dwukierunkowy (BIDI) transceiver SFP zaprojektowany do sieci światłowodowych. Obsługuje szybkości transmisji danych do 1,25 Gbps na pojedynczych rdzeniach światłowodowych na odległość do 10 km, nadając na fali 1310 nm i odbierając na fali 1550 nm. Moduł jest zgodny z umową wieloźródłową SFP (MSA), wykorzystuje pojedyncze złącze LC, wymaga zasilania +3,3 V i spełnia normy bezpieczeństwa laserowego EN 60825-1. Nadaje się do zastosowań Gigabit Ethernet i Fibre Channel oraz jest zgodny z CE/FCC.

Zalety

SFP-9221 zapewnia ekonomiczną transmisję dwukierunkową na pojedynczym rdzeniu światłowodowym, zmniejszając zapotrzebowanie na infrastrukturę światłowodową. Obsługuje wiele szybkości transmisji danych od 125 Mb/s do 1,25 Gb/s z kodowaniem NRZ, oferuje standardowy format SFP umożliwiający instalację podczas pracy (hot-plug), jest zgodny z RoHS i bezołowiowy. Złącze LC i zgodność z MSA zapewniają szeroką interoperacyjność ze sprzętem sieciowym akceptującym moduły SFP.

Zastosowanie

• Łącza Gigabit Ethernet do 1,25 Gbps
• Połączenia Fibre Channel (zgodne ze specyfikacjami 1,06 Gbps)
• Łącza jednomodowe dalekiego zasięgu do 10 km z wykorzystaniem pojedynczego rdzenia światłowodowego
• Środowiska wymagające modułów transceiverów SFP instalowanych podczas pracy

Kluczowe specyfikacje

• Interfejs: SFP (zgodny z MSA)
• Maksymalna szybkość transmisji danych: 1250 Mbit/s (1,25 Gbps)
• Długości fal: TX 1310 nm, RX 1550 nm
• Zasięg: do 10 km na włóknie jednomodowym
• Złącze: LC (pojedyncze)
• Zasilanie: +3,3 V; prąd maks. 0,3 A
• Normy: IEEE 802.3z (Gigabit Ethernet), EN 60825-1 (LASER klasy 1)
• Zgodny z RoHS, bezołowiowy
• Waga: 0,02 kg

Sposób użycia

Włóż SFP-9221 do gniazda SFP w kompatybilnym przełączniku, routerze lub klatce transceivera, gdy urządzenie jest zasilane, zgodnie z instrukcją obsługi sprzętu hosta. Podłącz jednomodowy kabel krosowy LC do modułu. W przypadku pracy dwukierunkowej na pojedynczym rdzeniu światłowodowym sparuj ten moduł TX-1310/RX-1550 z komplementarnym modułem SFP, który nadaje na fali 1550 nm i odbiera na fali 1310 nm. Sprawdź stan łącza i negocjację szybkości transmisji danych na urządzeniu hosta i postępuj zgodnie z wytycznymi producenta dotyczącymi obsługi podczas pracy (hot-plug).

Zalecenia

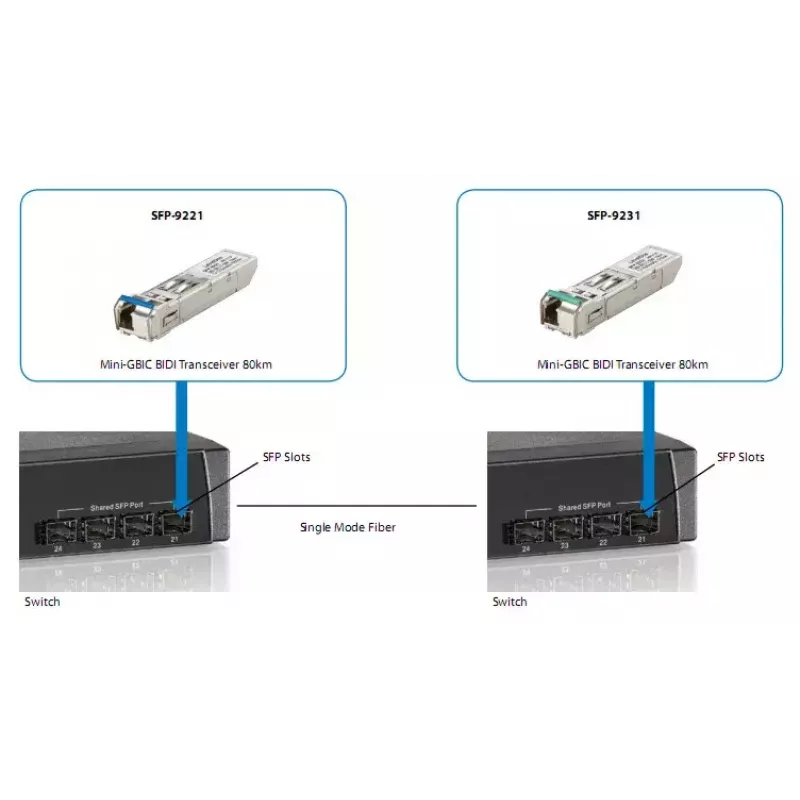

Stosuj SFP-9221 w dopasowanych parach BIDI (jeden TX 1310 / RX 1550 i jeden TX 1550 / RX 1310) do łączy na pojedynczym włóknie; potwierdź kompatybilność z oprogramowaniem sprzętowym przełącznika/dostawcy oraz przestrzegaj środków ostrożności dotyczących ESD i bezpieczeństwa laserowego podczas instalacji lub serwisowania modułu.
