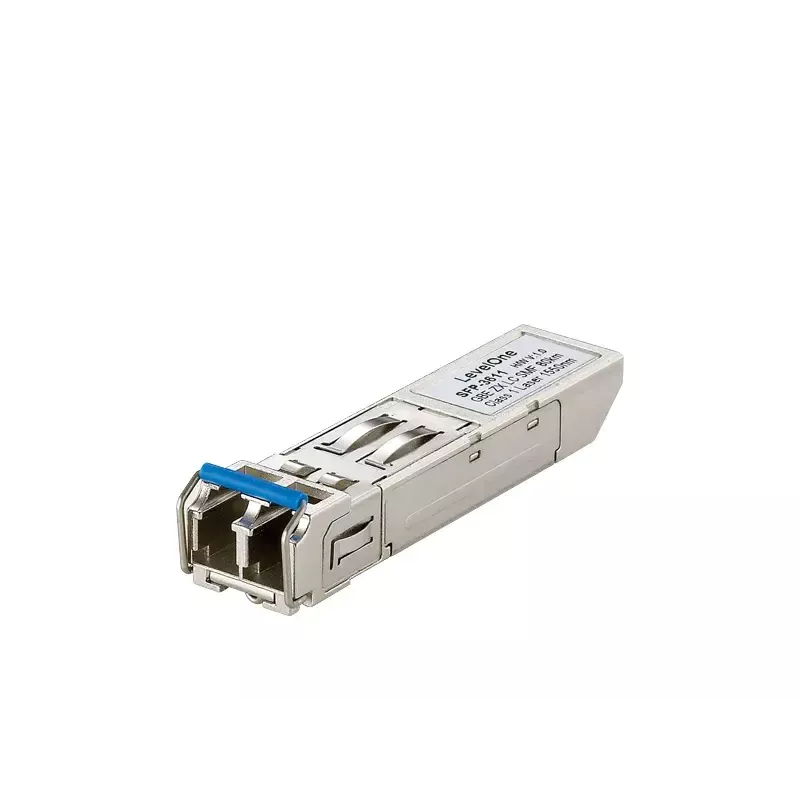

LevelOne 1.25Gbps jednomodowy transceiver SFP, 80km, 1550nm

LevelOne SFP-3611 to jednomodowy transceiver SFP przeznaczony do długodystansowych łączy światłowodowych. Obsługuje szybkości transmisji danych Gigabit Ethernet do 1,25 Gb/s przez pojedynczy dwukierunkowy rdzeń światłowodu, wykorzystuje źródło światła laserowego DFB o długości fali 1550 nm i pasuje do standardowych portów SFP ze złączem duplex LC. Moduł jest zoptymalizowany do światłowodu jednomodowego 9 µm i może osiągać odległości do 80 km, pracując przy pojedynczym zasilaniu +3,3 V i spełniając odpowiednie standardy branżowe.

Zalety

transceiver oferuje ekonomiczną łączność dalekiego zasięgu z kompatybilnością w małej obudowie pluggable, niskim poborem mocy przy +3,3 V oraz zgodnością ze specyfikacjami IEEE 802.3z i MSA. Wykorzystuje laser DFB do stabilnej transmisji 1550 nm, zapewnia czysty różnicowy interfejs elektryczny sprzężony pojemnościowo i spełnia wymogi bezpieczeństwa RoHS oraz EN 60825-1 (klasa lasera 1).

Zastosowanie

• Długodystansowe łącza Gigabit Ethernet do 80 km przez światłowód jednomodowy
• Połączenia światłowodowe WAN/metro wymagające transmisji 1550 nm

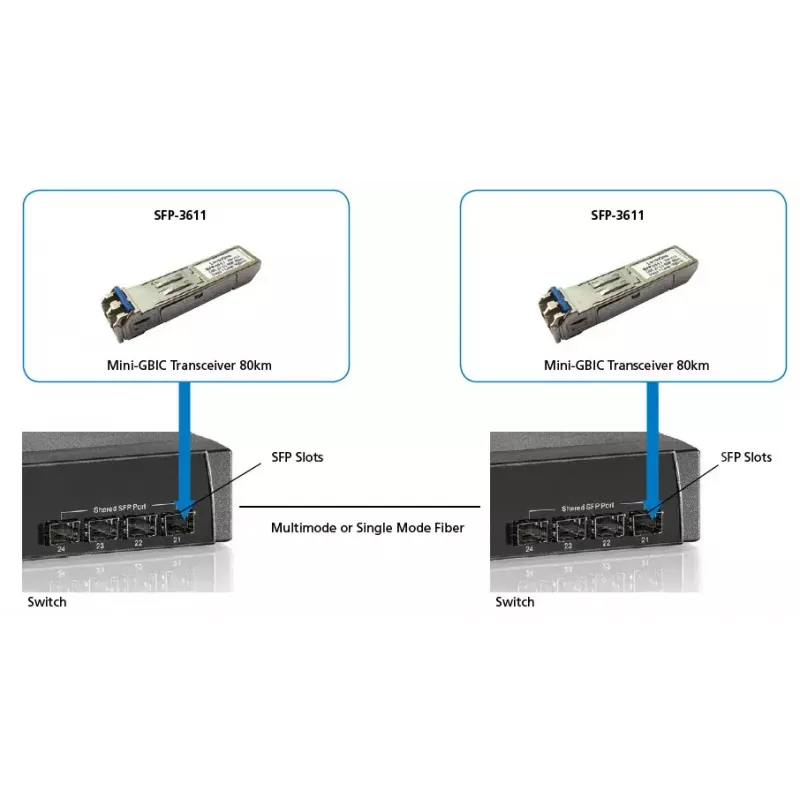

• Sprzęt sieciowy z portami SFP (przełączniki, routery, konwertery mediów)

Kluczowe specyfikacje

• Szybkość transmisji danych: 1,25 Gb/s (NRZ)
• Długość fali: 1550 nm (dioda laserowa DFB)
• Maksymalny zasięg: do 80 km na światłowodzie jednomodowym 9 µm
• Interfejs: SFP ze złączem duplex LC
• Zasilanie: pojedyncze +3,3 V
• Standardy: zgodność z IEEE 802.3z, MSA; EN 60825-1 (klasa lasera 1); RoHS

Sposób użycia

Włóż moduł SFP-3611 do dowolnego kompatybilnego gniazda SFP w urządzeniu sieciowym, aż zaskoczy na miejsce. Podłącz kabel światłowodu jednomodowego duplex LC (9 µm) i upewnij się co do prawidłowej orientacji Tx/Rx. Zasil urządzenie hosta standardowym zasilaczem; transceiver nie wymaga dodatkowej konfiguracji ani oprogramowania instalacyjnego. Monitoruj stan łącza przez urządzenie hosta, aby potwierdzić działanie łączności 1,25 Gb/s.

Zalecenia

Używaj światłowodu jednomodowego 9 µm o odpowiednich charakterystykach tłumienności dla łączy 80 km, sprawdź czystość złącza LC przed połączeniem i postępuj zgodnie z wytycznymi dostawcy sprzętu dotyczącymi kompatybilności SFP i procedur bezpieczeństwa oczu zgodnie z EN 60825-1.
