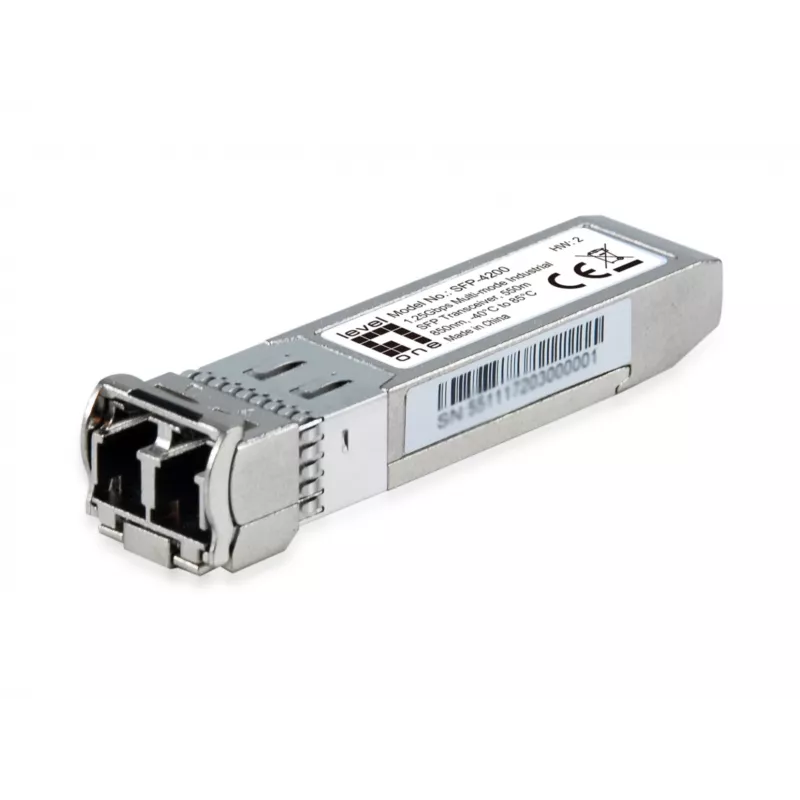

LevelOne 1.25Gbps wielomodowy przemysłowy transceiver SFP, 550m, 850nm, -20°C do 85°C

LevelOne SFP-4200 to nadajnik-odbiornik SFP (small form-factor pluggable) o przepustowości 1,25 Gbps do łączy światłowodowych wielomodowych. Działający na długości fali 850 nm i obsługujący odległości do 550 m moduł jest zgodny ze standardem IEEE 802.3z Gigabit Ethernet oraz specyfikacją MSA dla SFP. transceiver wykorzystuje złącze duplex LC, wymaga pojedynczego zasilania 3,3 V i umożliwia wymianę podczas pracy. Metalowa obudowa redukuje zakłócenia elektromagnetyczne, a urządzenie spełnia wymogi RoHS i bezołowiowe. Przemysłowy zakres temperatury pracy od -20 °C do 85 °C sprawia, że nadaje się do instalacji wymagających tolerancji na rozszerzone temperatury.

Zalety

SFP-4200 zapewnia zgodną ze standardami wydajność Gigabit Ethernet w kompaktowej, wymienialnej podczas pracy obudowie SFP. Metalowa obudowa minimalizuje zakłócenia elektromagnetyczne przy zachowaniu zgodności z RoHS i wymogami bezołowiowymi. Dzięki pojedynczej linii zasilania 3,3 V i złączu duplex LC jest kompatybilny z szeroką gamą urządzeń sieciowych i obsługuje stabilne łącza optyczne na włóknie wielomodowym do 550 m. Rozszerzony zakres temperatury pracy umożliwia instalację w środowiskach przemysłowych.

Zastosowanie

• Krótkodystansowe łącza Gigabit Ethernet na włóknie wielomodowym do 550 m
• Przełączniki, routery i konwertery mediów z portami SFP
• Przemysłowe instalacje sieciowe o szerokim zakresie temperatur

Kluczowe specyfikacje

• Szybkość transmisji danych: 1,25 Gbps (1250 Mbit/s)
• Typ włókna: Wielomodowe
• Długość fali: 850 nm
• Maksymalny zasięg: 550 m
• Złącze: Duplex LC
• Interfejs: SFP (zgodny z MSA)
• Zasilanie: 3,3 V pojedyncze
• Temperatura pracy: -20 °C do 85 °C
• Zgodność: IEEE 802.3z, RoHS, bezołowiowe

Instrukcja użytkowania

Włóż moduł SFP-4200 do kompatybilnego portu SFP w przełączniku, routerze lub konwerterze mediów przy włączonym lub wyłączonym urządzeniu (wymiana podczas pracy). Podłącz wielomodowy kabel krosowy LC do złączy duplex LC, przestrzegając prawidłowej orientacji nadawania/odbioru. Upewnij się, że urządzenie hosta obsługuje moduły SFP 1,25 Gbps i w razie potrzeby skonfiguruj ustawienia łącza na sprzęcie sieciowym. Przestrzegaj standardowych środków ostrożności ESD podczas obsługi transceivera i trzymaj osłony przeciwpyłowe na nieużywanych portach, aby chronić interfejs optyczny.

Zalecenia

Używaj włókna wielomodowego OM1/OM2/OM3 odpowiedniego dla pracy przy 850 nm i zweryfikuj budżet łącza dla odległości do 550 m. W przypadku instalacji w trudnych warunkach potwierdź kompatybilność systemu z rozszerzonymi zakresami temperatur i przeprowadź testy łącza po instalacji, aby zweryfikować moc optyczną i BER.
