LevelOne RJ45 na SFP Gigabitowy przemysłowy konwerter mediów, od -40°C do 75°C

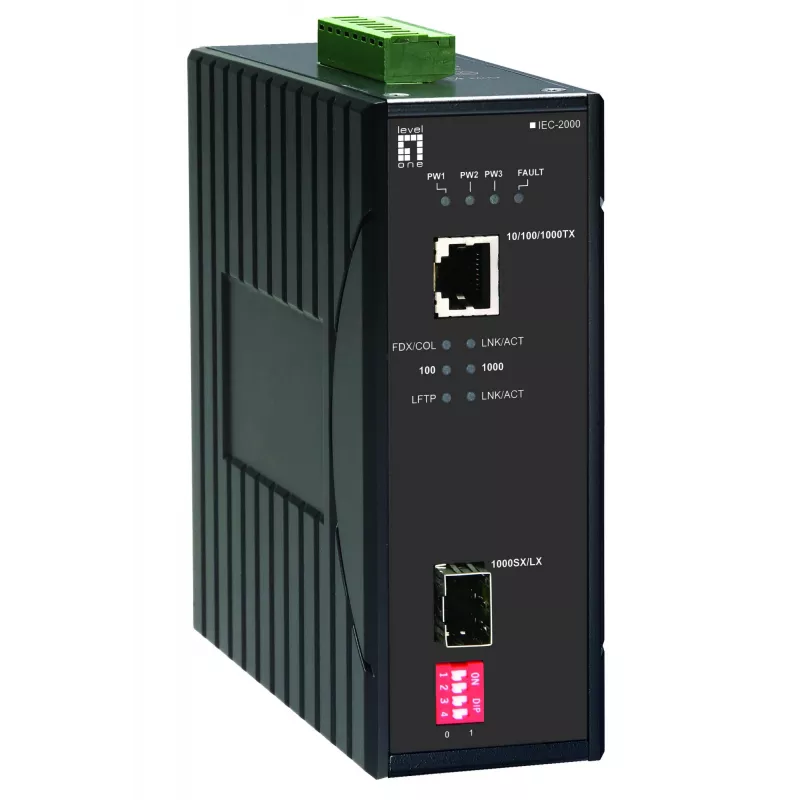

Przemysłowy konwerter mediów Gigabit LevelOne IEC-2000 przekształca miedziane łącze Ethernet RJ45 na interfejs światłowodowy SFP w wytrzymałej aluminiowej obudowie IP30 przeznaczonej do montażu na szynie DIN. Obsługuje Ethernet 10/100/1000 Mbps po stronie RJ45 oraz 1000Base-SX/LX przez gniazdo SFP, pracuje w szerokim przemysłowym zakresie temperatur (od -40°C do 75°C) i zapewnia widoczne diody LED sygnalizujące łącze, aktywność, zasilanie i status. Zaprojektowany do transportu i innych trudnych warunków, moduł zawiera funkcję Link Fault Pass Through oraz konfigurowalny przekaźnik wykrywania awarii, aby powiadamiać zdalne systemy o zaniku zasilania lub awarii łącza portu.

Zalety

IEC-2000 oferuje niezawodność klasy przemysłowej z aluminiową obudową zapewniającą skuteczne odprowadzanie ciepła oraz stopień ochrony IP30. Obsługuje moduły SFP z możliwością wymiany podczas pracy, umożliwiając dobór odpowiedniego transceivera światłowodowego, i zapewnia pełną prędkość przekazywania przy szybkościach gigabitowych. Wbudowane funkcje, takie jak Link Fault Pass Through, konfiguracja przełącznikami DIP ustawień alarmów i łącza oraz wyjście przekaźnikowe dla awarii zasilania/portu, ułatwiają zdalne monitorowanie i integrację z istniejącymi systemami sterowania. Urządzenie przetestowano pod kątem wydłużonej pracy funkcjonalnej w ekstremalnych temperaturach i spełnia normy odporności NEMA TS1/TS2 oraz IEC61000-6-2 właściwe dla instalacji transportowych i przemysłowych.

Odpowiedni do (zadań / przypadków użycia)

• Wydłużanie łączy sieciowych między miedzią a światłowodem w sieciach przemysłowych
• Systemy sterowania ruchem i transportem wymagające zgodności z NEMA TS1/TS2
• Transmisja obrazu z kamer monitoringu i bezpieczeństwa przez światłowód
• Infrastruktura krytyczna i media w trudnych warunkach zewnętrznych lub przemysłowych

Kluczowe specyfikacje

• Model: LevelOne IEC-2000
• Interfejsy: 1 × RJ45 (10/100/1000 Mbps), 1 × gniazdo SFP (1000Base-SX/LX przez moduł)
• Maksymalna szybkość transmisji danych: 1000 Mbit/s
• Temperatura pracy: od -40°C do 75°C (przetestowano działanie w zakresie od -40°C do 85°C)
• Zasilanie: 12–48 V (DC), maksymalny pobór mocy 7,68 W
• Obudowa: aluminiowa IP30, montaż na szynie DIN
• Wskaźniki: diody LED aktywności, łącza, zasilania i statusu
• Dodatkowe funkcje: Link Fault Pass Through, alarm przekaźnikowy awarii zasilania/łącza portu, konfiguracja przełącznikami DIP, Auto-MDI/MDIX, autonegocjacja
• MTBF: 665 760 godzin

Sposób użycia

Zamocuj IEC-2000 na standardowej szynie DIN i podłącz źródło zasilania DC w określonym zakresie 12–48 V. Włóż kompatybilny transceiver SFP do gniazda SFP, jeśli wymagana jest łączność światłowodowa, a następnie podłącz miedziane urządzenie Ethernet do portu RJ45. Za pomocą diod LED na panelu przednim sprawdź zasilanie i status łącza. Skonfiguruj Link Fault Pass Through, prędkość/dupleks oraz zachowanie alarmu za pomocą przełączników DIP. Jeśli potrzebne jest wyjście alarmowe, podłącz styki przekaźnika do urządzenia monitorującego lub sterującego, aby otrzymywać alerty o zaniku zasilania lub rozłączeniu łącza.

Zalecenia

Instaluj konwerter w wentylowanych obudowach i unikaj bezpośredniego kontaktu z wodą; wybieraj moduły SFP dopasowane do rodzaju światłowodu i wymaganej odległości. Regularnie sprawdzaj wskaźniki LED i okablowanie przekaźnika podczas przeglądów konserwacyjnych, aby zapewnić niezawodne zdalne raportowanie alarmów.
