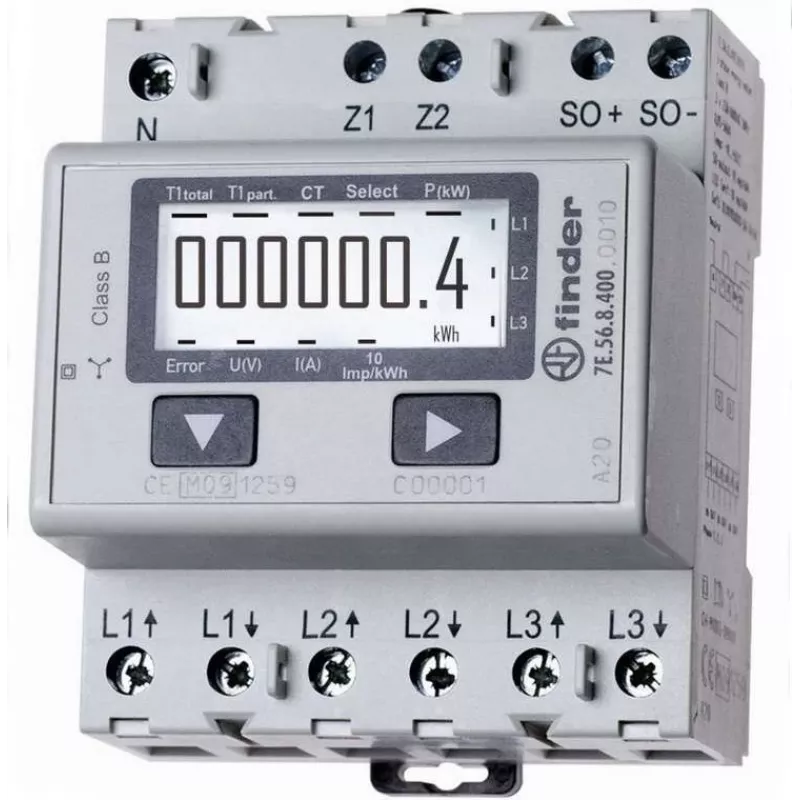

Licznik energii Finder 7E.56.8.400.0010 trójfazowy 3Ph 230V 50Hz

Finder 7E.56.8.400.0010 to trójfazowy elektroniczny licznik energii do monitorowania energii czynnej i parametrów elektrycznych w systemach 3Ph o napięciu 230 V, 50 Hz. Licznik posiada certyfikat MID do celów rozliczeniowych i obsługuje przekładniki prądowe o przekładni do 1500:5. Wyświetla skumulowaną energię (kWh) oraz chwilowe wartości napięcia, prądu i mocy czynnej, a przeznaczony jest do montażu na szynie DIN w panelach rozdzielczych w instalacjach komercyjnych lub przemysłowych.

Zalety

Licznik energii posiada homologację MID (odpowiedni do pomiarów rozliczeniowych) i spełnia normy EN 62053-21 oraz EN 50470-3 z klasą dokładności 1 / B. Obsługuje szeroki zakres przekładni prądowych (od 5:5 do 1500:5), ma kompaktową obudowę o szerokości 70 mm, wyświetlacz LCD z podświetleniem oraz szczelną, odporną na uderzenia obudowę. Urządzenie wyposażone jest w wyjście impulsowe (S0) i nadaje się do bezpośredniej integracji z rozdzielnicami z montażem na szynie DIN.

Zastosowanie

• Trójfazowe monitorowanie energii w instalacjach komercyjnych lub przemysłowych
• Pomiar rozliczeniowy z przekładnikami prądowymi o prądzie wtórnym do 1500 A
• Montaż panelowy lub na szynie DIN w rozdzielnicach

Kluczowe parametry

• Marka: Finder
• Model / MPN: 7E.56.8.400.0010
• Zasilanie: 3Ph 230 V, 50 Hz
• Wyświetlacz: LCD, zakres 0 - 999999,9 kWh
• Pomiar: Energia czynna (kWh), napięcie (V), prąd (A), moc czynna (kW)
• Podłączenie przekładników prądowych: konfigurowalne przekładnie (5:5; 50:5; 100:5; 150:5; 200:5; 250:5; 300:5; 400:5; 500:5; 600:5; 750:5; 1000:5; 1250:5; 1500:5)
• Dokładność: Klasa 1 / B
• Normy: EN 62053-21, EN 50470-3, homologacja MID
• Prąd rozruchu: 0,01 A
• Szerokość: 70 mm
• Wyjścia: S0 (impulsowe)
• Obudowa: szczelna, odporna na uderzenia, do montażu na szynie DIN
• EAN: 4016138601428

Sposób użycia

Zamontuj licznik na szynie DIN wewnątrz panelu rozdzielczego i skonfiguruj przekładnię prądową zgodnie z zainstalowanymi przekładnikami prądowymi. Podłącz obwód wtórny przekładników i zasilanie zgodnie ze schematem połączeń dostarczonym przez producenta. Po włączeniu zasilania sprawdź, czy na wyświetlaczu LCD pojawiają się odczyty napięcia, prądu i mocy oraz czy skumulowany licznik kWh zwiększa się pod obciążeniem. W razie potrzeby użyj wyjścia impulsowego S0 do zdalnego monitorowania energii lub integracji z systemami zarządzania budynkiem.

Zalecenia

Dla dokładności rozliczeniowej upewnij się, że przekładniki prądowe są prawidłowo dobrane i zainstalowane, okablowanie jest dobrze dokręcone, a licznik zamontowany w suchym, wolnym od wibracji panelu. Nie przekraczaj podanego prądu pierwotnego przekładników; przy stosowaniu licznika do pomiarów rozliczeniowych przestrzegaj lokalnych przepisów instalacyjnych i zasad MID.
