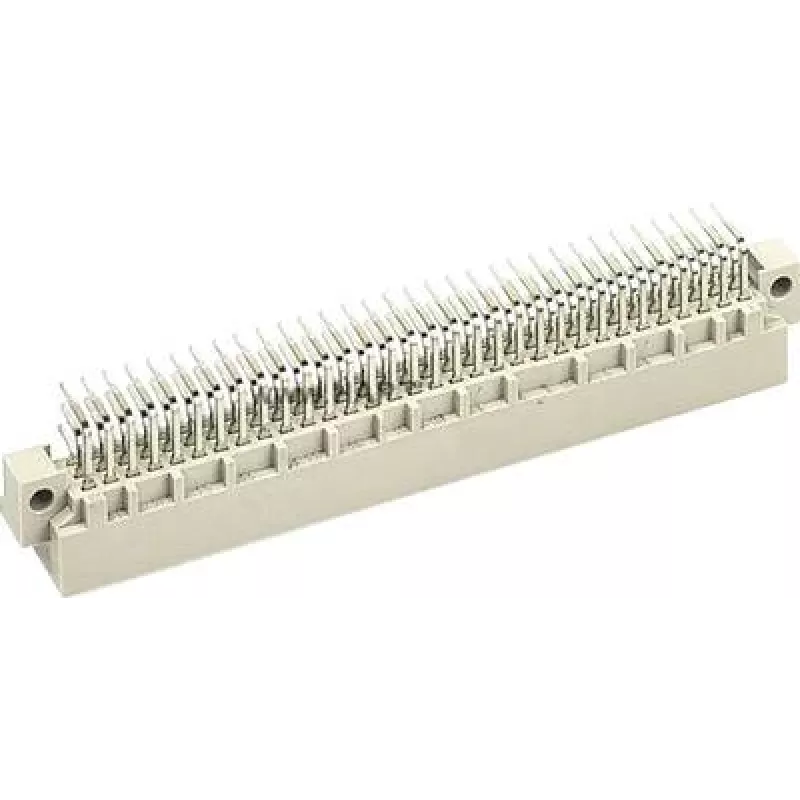

Listwa złączowa Harting 09 03 196 6921 — 96 biegunów, 3 rzędy

Listwa złączowa Harting 09 03 196 6921 to kompaktowy, wysokogęstościowy interfejs wielobiegunowy z 96 biegunami rozmieszczonymi w trzech rzędach. Zaprojektowana do zastosowań w sprzęcie przemysłowym i elektronicznym, listwa ta zapewnia niezawodny sposób prowadzenia sygnałów i linii niskonapięciowych w miejscach o ograniczonej przestrzeni. Zespół nadaje się do integracji w panelach lub urządzeniach i wspiera aplikacje wymagające wielu połączeń równoległych w jednej, znormalizowanej obudowie.

Zalety

Listwa złączowa oferuje wysoką gęstość styków, co zmniejsza całkowitą powierzchnię zabudowy w porównaniu z wieloma pojedynczymi złączami. Układ trzyrzędowy umożliwia zorganizowane grupowanie sygnałów, upraszczając okablowanie i oszczędzając miejsce w panelu. Konstrukcja kładzie nacisk na stabilność mechaniczną i stałą jakość styku przy wielokrotnych cyklach łączenia, dzięki czemu nadaje się do sprzętu wymagającego częstego podłączania i odłączania. Produkt jest kompatybilny z powszechnymi praktykami montażu przemysłowego i może być integrowany w szafach sterowniczych, aparaturze pomiarowej i obudowach specjalnych.

Zastosowanie

• Panele sterownicze przemysłowe i okablowanie szaf
• Płyty montażowe sprzętu elektronicznego i dystrybucja sygnałów
• Systemy testowe i interfejsy automatyki
• Połączenia wewnętrzne kompaktowych urządzeń lub modułów

Kluczowe dane techniczne

• Liczba styków: 96
• Układ styków: 3 rzędy
• Zastosowanie: połączenia sygnałowe i niskonapięciowe
• Montaż: integracja w panelu lub urządzeniu
• Gęstość styków: format wysokogęstościowy, wielobiegunowy

Sposób użycia

Zamontować listwę złączową w przewidzianym otworze panelu lub urządzenia zgodnie z wytycznymi montażu mechanicznego producenta sprzętu. Zapewnić wyrównanie współpracującego złącza i zachować prawidłową orientację podczas wkładania, aby uniknąć uszkodzenia styków. Zakończyć przewody lub wiązki kablowe po stronie współpracującej zgodnie z wybraną metodą okablowania i sprawdzić każde połączenie pod kątem ciągłości oraz poprawności trasowania przed włączeniem zasilania systemu. Podczas łączenia i rozłączania stosować równomierną siłę osiową i unikać ruchów skręcających, aby przedłużyć trwałość styków.

Zalecenia

Stosować odpowiednie odciążenie przewodów i zarządzanie kablami, aby zapobiec naprężeniom mechanicznym złącza. Sprawdzić kompatybilność współpracujących obudów i przestrzegać zalecanych wartości momentu dokręcania dla wszelkich elementów mocujących. Aby zapewnić niezawodną długoterminową pracę w warunkach przemysłowych, rozważyć środki ochrony środowiskowej, takie jak uszczelnienie, ekranowanie lub umieszczenie wewnątrz obudowy w zależności od warunków narażenia.

Słowa kluczowe: listwa złączowa Harting, 96 biegunów, 3 rzędy, złącze wielobiegunowe, integracja panelowa, złącze wysokogęstościowe.
