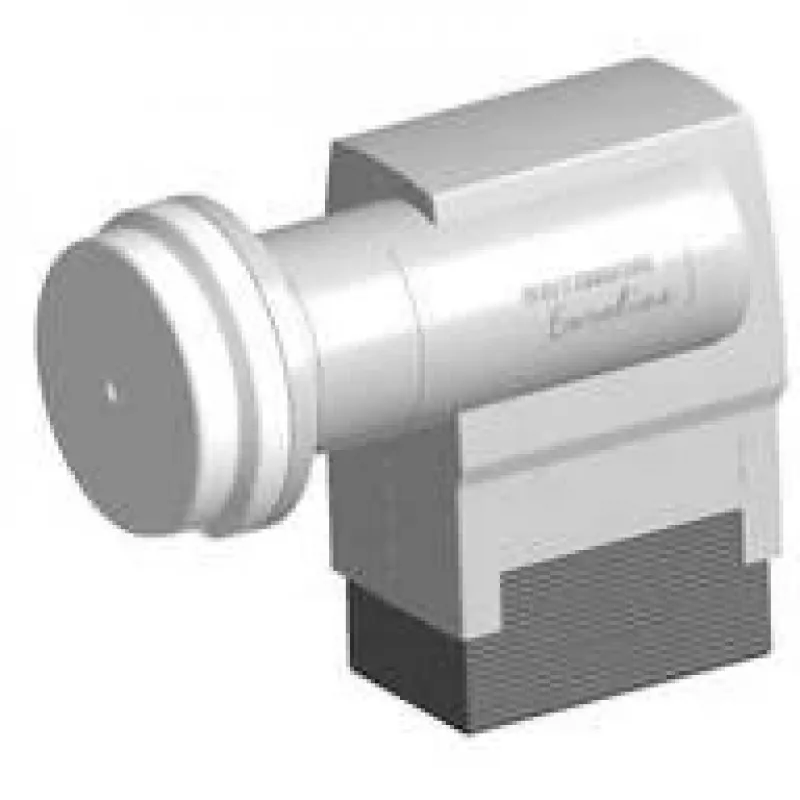

Low Noise Block downconverter Kathrein KEL 444

Konwerter Low Noise Block Kathrein KEL 444 odbiera sygnały satelitarne w paśmie częstotliwości 10,7–12,75 GHz i przekształca je na niższe częstotliwości pośrednie w celu dalszego przetwarzania przez odbiornik. Urządzenie łączy kompaktowy tuba oświetlacz z zintegrowaną obudową LNB, oferując lekkie i oszczędzające miejsce rozwiązanie do odbioru satelitarnego, gdy wymagana jest niewielka powierzchnia i niezawodna konwersja sygnału.

Zalety

Kompaktowa konstrukcja o średnicy tuby oświetlacza 4 cm i skromnych wymiarach (szerokość 131 mm, głębokość 108 mm) zmniejsza zacienienie czaszy i upraszcza instalację na małych i średnich reflektorach satelitarnych. LNB zapewnia stabilną pracę w określonym paśmie częstotliwości Ku i wykorzystuje standardowe złącze RF typu F, co zapewnia kompatybilność z powszechnym okablowaniem satelitarnym. Niski pobór prądu (225 mA) i waga 340 g sprawiają, że urządzenie nadaje się do instalacji, w których znaczenie mają pobór mocy i obciążenie mechaniczne. Dostępny w wykończeniach czarnym i srebrnym, aby dopasować się do różnych konfiguracji anten.

Odpowiednie do (zadań / przypadków użycia)

Kluczowe specyfikacje

Sposób użycia

Zamontuj Kathrein KEL 444 na ramieniu lub uchwycie anteny zgodnie z instrukcjami producenta czaszy, upewniając się, że tuba oświetlacz jest wyrównana z punktem ogniskowym czaszy. Podłącz wyjście RF do odbiornika satelitarnego lub multiswitcha za pomocą wysokiej jakości kabla koncentrycznego zakończonego złączem typu F. Zasilaj urządzenie z odbiornika lub zewnętrznego zasilacza, przestrzegając nominalnego poboru prądu. Przeprowadź skanowanie sygnału i dokładnie dostrój ustawienie czaszy dla optymalnego poziomu i jakości sygnału.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, używaj niskostratnego kabla koncentrycznego, zabezpiecz wszystkie złącza przed wilgocią odpowiednim uszczelnieniem i unikaj nadmiernego zginania w pobliżu złącza. Podczas wymiany istniejącego LNB sprawdź kompatybilność mechaniczną z ramieniem anteny i ponownie sprawdź ustawienie czaszy po instalacji, aby zapewnić najlepszy odbiór w paśmie 10,7–12,75 GHz.
