MagTek Mini Swipe Reader RS-232 czytnik kart magnetycznych 5–15 VDC

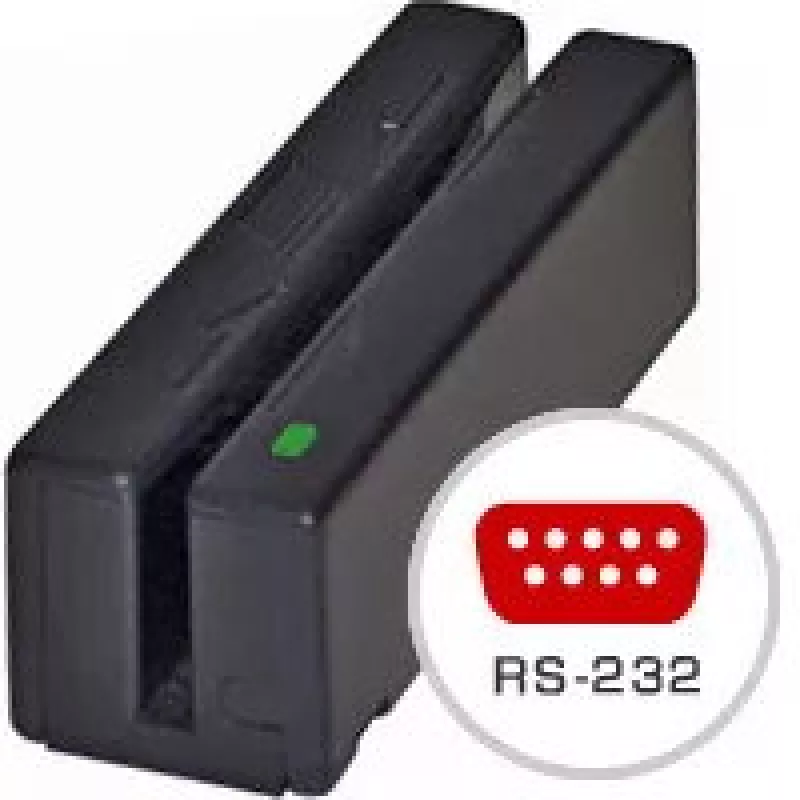

Czytnik MagTek Mini Swipe Reader RS-232 to kompaktowy, zasilany przez port czytnik kart magnetycznych, który przechwytuje dane z maksymalnie trzech ścieżek. Obsługuje formaty ISO i AAMVA oraz pracuje z domyślnymi ustawieniami RS-232: 9600 bps, 8N1. Czytnik wyposażony jest w dwukolorową diodę LED zapewniającą ciągłe informacje o stanie i jest dostarczany z kablem o długości 6 stóp z wtykiem D-sub 9-pin żeńskim do podłączenia do portu RS-232. Urządzenie ma wymiary ok. 32,5 x 100 x 31,3 mm i waży 165 g; obsługuje zakres napięcia wejściowego typowo stosowany w podobnych modelach.

Zalety

Czytnik Mini Swipe Reader jest mały, tani i nie wymaga zewnętrznego zasilacza, ponieważ jest zasilany przez port szeregowy. Oferuje dwukierunkowe odczytywanie trzech ścieżek i jest kompatybilny z popularnymi formatami kart (ISO, AAMVA). Możliwe do skonfigurowania w terenie opcje komunikacji i formatów ścieżek pozwalają dostosować go do różnych systemów, a dwukolorowa dioda LED pomaga operatorom monitorować stan urządzenia.

Zastosowanie

• Terminale punktów sprzedaży i rejestracja transakcji, gdzie wymagane są kompaktowe czytniki
• Systemy kontroli dostępu wymagające odczytu kart ISO lub AAMVA
• Stanowiska przechwytywania danych w kioskach, recepcjach lub mobilnych punktach z interfejsami RS-232

Kluczowe specyfikacje

• Interfejs: RS-232 (domyślnie 9600 bps, 8N1)
• Zasilanie: przez port szeregowy (bez zewnętrznego zasilacza)
• Ścieżki: odczyt trzech ścieżek magnetycznych, dwukierunkowy
• Kompatybilność: ISO, AAMVA
• Kabel: ok. 6 stóp, wtyk D-sub 9-pin żeński do RS-232
• Wymiary: ok. 32,5 x 100 x 31,3 mm
• Waga: 0,165 kg
• Marka / MPN / EAN: MagTek / 21040079 / 5704174198581

Instrukcja użytkowania

Podłącz dołączony kabel z wtykiem D-sub 9-pin żeńskim do portu RS-232 hosta i upewnij się, że host obsługuje urządzenia zasilane przez port lub dostarcza wymagane napięcie. Przesuń kartę magnetyczną przez głowicę czytnika w dowolnym kierunku, aby przechwycić dane ścieżek; dwukolorowa dioda LED wskazuje stan odczytu. W razie potrzeby skonfiguruj parametry komunikacji i formaty ścieżek w terenie, aby dopasować je do systemu hosta. Korzystaj z domyślnych ustawień 9600 bps, 8N1, chyba że system wymaga innych parametrów szeregowych.

Zalecenia

Zainstaluj czytnik w chronionym miejscu, aby uniknąć narażenia na wilgoć i ekstremalne temperatury. Przed użyciem sprawdź zgodność wyprowadzeń styków RS-232 z urządzeniem hosta, a po instalacji przetestuj ustawienia komunikacji. W celu niezawodnego działania używaj kart w dobrym stanie i postępuj zgodnie z instrukcjami systemu hosta dotyczącymi konfiguracji urządzeń szeregowych.
