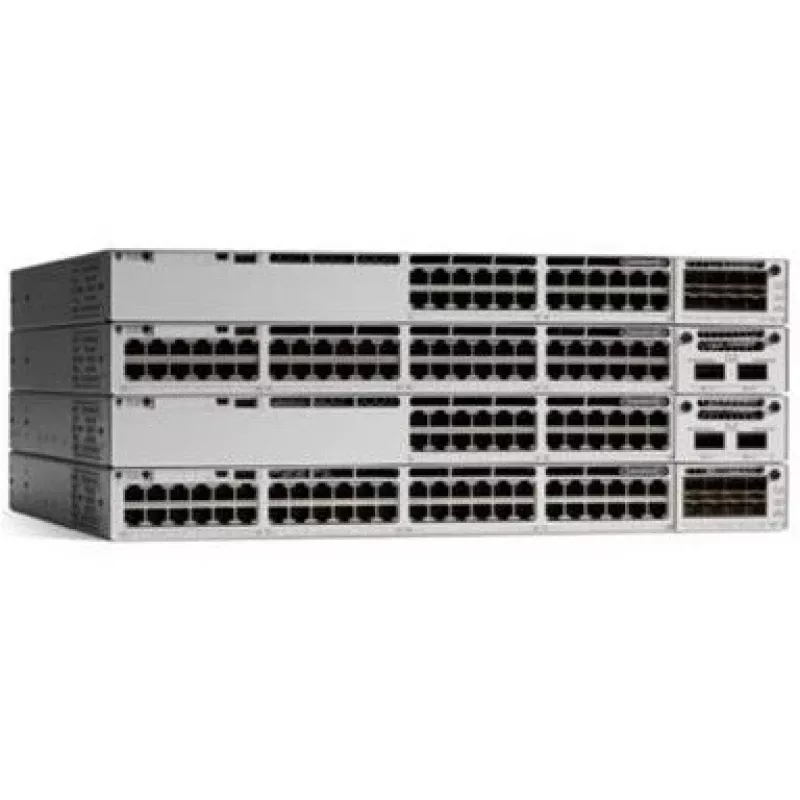

Managed L2/L3 Switch Cisco Catalyst C9300L-24T-4X-A

Managed L2/L3 Switch Cisco Catalyst C9300L-24T-4X-A to zarządzany przełącznik L2/L3 oferujący 24 porty Gigabit Ethernet RJ-45 (10/100/1000) i cztery porty uplink 10G. Zaprojektowany jako część rodziny Catalyst 9300, zapewnia platformę przełączającą o wysokiej gęstości i możliwości stosowania, odpowiednią dla bezpiecznych, skalowalnych sieci kampusowych i oddziałowych, obsługuje programowalność Cisco IOS XE oraz funkcje dla IoT i zaawansowanego bezpieczeństwa.

Zalety

Ten przełącznik obsługuje wdrażanie w stosie z technologią Cisco StackWise i zapewnia wysoką przepustowość stosu oraz elastyczne opcje uplink. Wykorzystuje architekturę opartą na UADP 2.0 i procesor klasy x86, co umożliwia zwiększoną pamięć, lepszą przepustowość i możliwość hostowania aplikacji kontenerowych lub firm trzecich. Funkcje zasilania obejmują obsługę PoE/PoE+ o wysokiej gęstości oraz Cisco StackPower do niezawodnego współdzielenia zasilania w stosie. Cisco IOS XE zapewnia zaawansowane bezpieczeństwo, zarządzanie i możliwości programowalności.

Przeznaczenie

• Warstwa dostępowa w przedsiębiorstwie
• Agregacja i dystrybucja w oddziale
• Przewodowy dostęp o wysokiej gęstości dla punktów dostępowych Wi‑Fi 6 i urządzeń IoT
• Szafy rack wymagające łączności 24-portowej Gigabit z uplinkami 10G

Kluczowe specyfikacje

• Porty: 24 × Gigabit Ethernet (10/100/1000) RJ-45
• Uplinki: 4 × 10G (SFP+/QSFP w zależności od wariantu modelu)
• Typ przełącznika: Zarządzalny L2/L3
• Tablica adresów MAC: 32 000 wpisów (zgodnie ze specyfikacją)
• Standardy sieciowe: IEEE 802.1s, 802.3z, 802.3u, 802.3bz, 802.3ap, 802.3af, 802.3ad, 802.1x, 802.1w, 802.1p, 802.1Q, 802.1D
• Kolor: Szary

Sposób użycia

Zamontuj przełącznik w standardowym racku 19-calowym i podłącz zasilanie zgodnie z wymaganiami miejsca instalacji. Podłącz urządzenia dostępowe do 24 portów Gigabit RJ-45 i użyj portów uplink 10G do agregacji w warstwie rdzeniowej lub dystrybucyjnej. Użyj CLI Cisco IOS XE, zarządzania przez interfejs WWW lub Cisco DNA Center do wstępnej konfiguracji, tworzenia stosu przełączników za pomocą StackWise, konfiguracji VLAN i routingu oraz włączania funkcji PoE lub UPOE tam, gdzie mają zastosowanie. Postępuj zgodnie z przewodnikami konfiguracji Cisco dotyczącymi tworzenia stosu i ustawień wysokiej dostępności, takich jak NSF/SSO.

Zalecenia

W przypadku niezawodnego wdrożenia skonfiguruj stosowanie StackWise i StackPower, jeśli są dostępne, włącz odpowiednie zasady QoS i bezpieczeństwa za pośrednictwem Cisco IOS XE oraz zaplanuj przepustowość uplink, wykorzystując porty 10G do agregacji. Zweryfikuj budżet mocy w przypadku wdrażania urządzeń PoE i upewnij się, że oprogramowanie sprzętowe jest zaktualizowane do obsługiwanej wersji IOS XE.
