Mean Well MPM-30-24 – kompaktowy zasilacz AC-DC, 30 W, napięcie wyjściowe 24 V, wejście 80–264 V

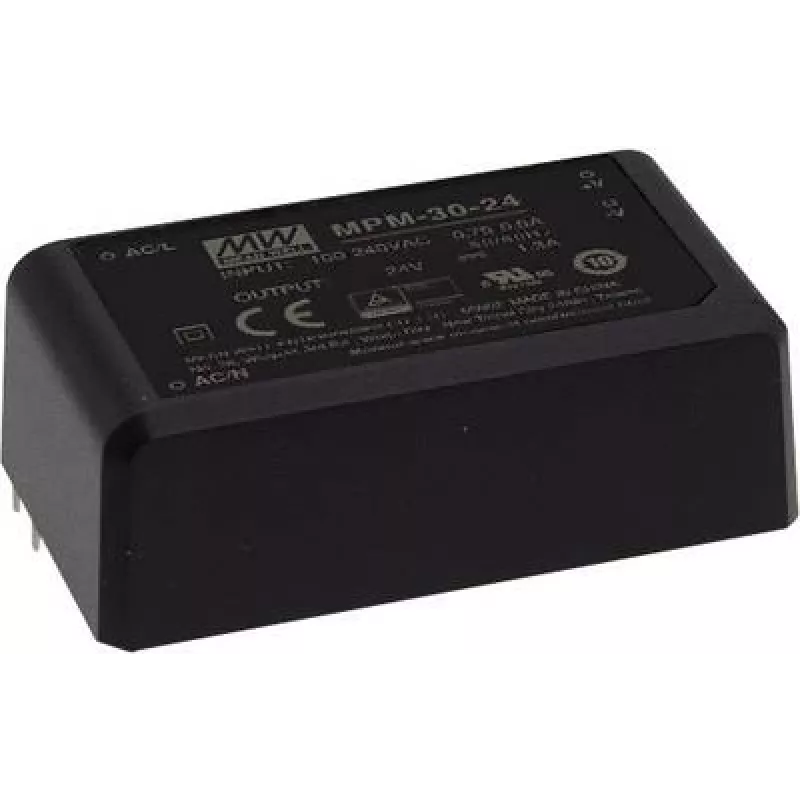

Mean Well MPM-30-24 to kompaktowy zasilacz AC‑DC dostarczający stałe napięcie wyjściowe 24 V DC o mocy znamionowej 30 W. Urządzenie obsługuje uniwersalne wejście AC od 80 do 264 V i zapewnia regulowane wyjście 24 V przy prądzie do 1,3 A. Moduł przeznaczony do montażu przewlekanego na płytce drukowanej, w obudowie zalewanej, nadaje się do instalacji na szynie DIN lub wbudowanych, gdzie wymagane jest niezawodne zasilanie 24 V o niskiej mocy. Konstrukcja obejmuje wzmocnioną izolację odpowiednią dla środowisk medycznych i sterowania przemysłowego, przy zachowaniu niewielkich wymiarów 39 × 69,5 × 24 mm i zgodności z wymogami zrównoważonego rozwoju RoHS.

Zalety

Zasilacz oferuje szeroki zakres napięcia wejściowego, który obsługuje globalne napięcia sieciowe i zmniejsza potrzebę stosowania oddzielnych przetwornic. Hermetyczna konstrukcja z pojedynczym wyjściem zapewnia izolację galwaniczną i ochronę wewnętrznych komponentów, zwiększając trwałość w zastosowaniach przemysłowych i medycznych. Montaż przewlekany na płytce drukowanej ułatwia integrację z niestandardowymi zespołami, a niewielkie wymiary pozwalają na instalację w urządzeniach o ograniczonej przestrzeni. Produkt zapewnia stabilne napięcie wyjściowe 24 V odpowiednie dla modułów sterujących i małych urządzeń automatyki, z zabezpieczeniami takimi jak wzmocniona izolacja dla zwiększonej ochrony użytkownika.

Zastosowania

• Systemy sterowania przemysłowego i moduły PLC wymagające stabilnego zasilania 24 V
• Urządzenia automatyki i małe napędy elektroniczne
• Rozwiązania zasilania wbudowanego i na poziomie płytki drukowanej w kompaktowych obudowach
• Urządzenia i sprzęt medyczny, gdzie wymagana jest wzmocniona izolacja
• Wymiana lub modernizacja zewnętrznych zasilaczy o niskiej mocy w instalacjach

Najważniejsze dane techniczne

• Napięcie wyjściowe: 24 V DC
• Moc wyjściowa znamionowa: 30 W
• Maksymalny prąd wyjściowy: 1,3 A
• Zakres napięcia wejściowego: 80–264 V AC (uniwersalne wejście sieciowe)
• Typ montażu: przewlekany na płytce drukowanej (odpowiedni do zespołów wbudowanych)
• Konstrukcja: hermetyczny moduł z pojedynczym wyjściem
• Izolacja: wzmocniona (2xMOPP) odpowiednia do wyższych wymagań bezpieczeństwa
• Wymiary: 39 × 69,5 × 24 mm
• Zgodność: RoHS

Sposób użycia

Zamontuj moduł na płytce drukowanej, używając określonych pól lutowniczych i połączeń lutowanych, zachowując prawidłową polaryzację dla wyjścia 24 V. Zapewnij odpowiedni odstęp i zarządzanie termiczne na płycie; mimo hermetycznej obudowy, urządzenie wymaga przestrzeni do odprowadzania ciepła przy ciągłym obciążeniu. Podłącz napięcie sieciowe AC w podanym zakresie 80–264 V i sprawdź okablowanie wejściowe oraz połączenia uziemienia ochronnego zgodnie z lokalnymi przepisami elektrycznymi. Przed ostatecznym montażem przetestuj napięcie wyjściowe w stanie bez obciążenia i przy pełnym obciążeniu, aby potwierdzić stabilną regulację.

Zalecenia

W celu niezawodnej pracy należy unikać ciągłej pracy przy maksymalnym prądzie znamionowym bez sprawdzenia wydajności termicznej na poziomie płyty. Zastosuj odpowiednie bezpieczniki po stronie AC i ochronę przed przepięciami, a także dodaj filtrację wyjściową lub tłumienie stanów przejściowych, jeśli podłączone urządzenia są wrażliwe na zakłócenia. W przypadku zastosowań medycznych upewnij się, że kompletny projekt systemu spełnia obowiązujące normy bezpieczeństwa oprócz znamionowej izolacji wzmocnionej modułu.
