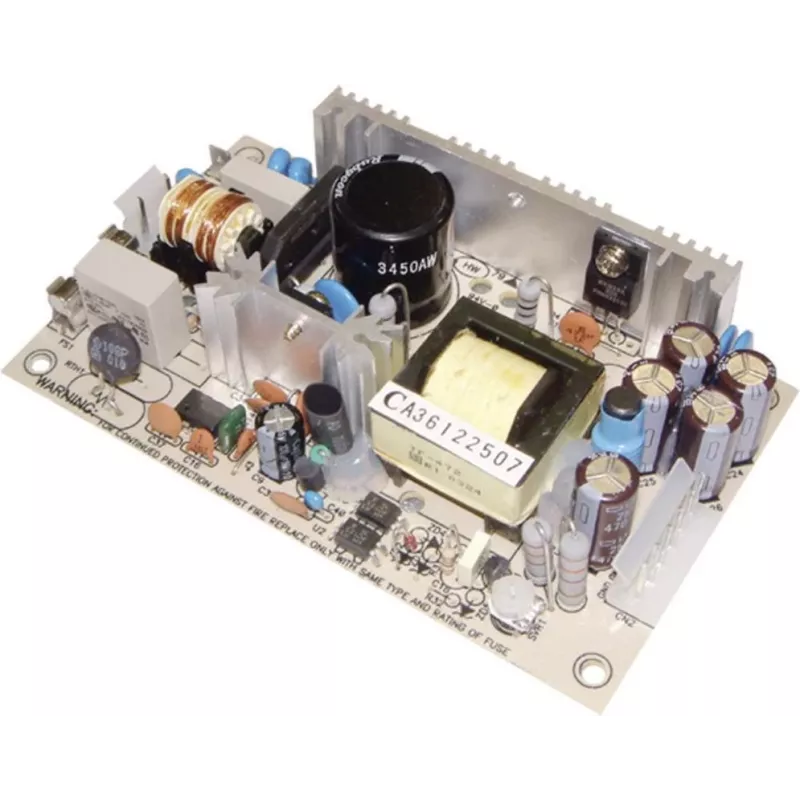

MEAN WELL PT-45B 45W potrójne wyjście AC/DC zasilacz impulsowy, 5V/12V/-12V, otwarta rama

Wiele systemów przemysłowych i wbudowanych wymaga kompaktowego, niezawodnego źródła zasilania, które dostarcza wiele napięć DC z jednego wejścia AC. MEAN WELL PT-45B rozwiązuje ten problem, zapewniając trzy regulowane wyjścia—5V, 12V i -12V—w konstrukcji otwartej ramy o mocy 45W, idealnej do zasilania obwodów o mieszanych napięciach w automatyce, oprzyrządowaniu i urządzeniach sterujących.

Dla kogo jest przeznaczony

Ten zasilacz jest przeznaczony dla inżynierów, integratorów systemów i producentów OEM, którzy potrzebują niezawodnego potrójnego wyjścia AC/DC do zastosowań wbudowanych, stanowisk testowych lub przemysłowych paneli sterowniczych. Nadaje się do projektów, w których przestrzeń jest ograniczona i wymagane jest wiele szyn napięciowych, takich jak jednoczesne zasilanie układów logicznych, czujników i stopni analogowych.

Główne cechy

• Potrójne wyjście: +5V (do 5A), +12V (do 2A) i -12V (do 0,5A) dla wszechstronnej dystrybucji zasilania.
• Szeroki zakres wejściowy: akceptuje 85–264VAC lub 120–370VDC, co czyni go kompatybilnym z globalnymi napięciami sieciowymi.
• Wysoka wydajność: typowa sprawność 78% zmniejsza wytwarzanie ciepła i straty energii.
• Kompleksowe zabezpieczenia: wbudowane zabezpieczenie przed przeciążeniem (tryb hiccup, automatyczne przywracanie) i zabezpieczenie przed nadmiernym napięciem na szynie 5V zapewniają bezpieczną pracę.
• Konstrukcja PCB z otwartą ramą: łatwa integracja z obudowami lub systemami z niestandardowym montażem.
• Zgodność z normami bezpieczeństwa i EMC: spełnia UL60950-1, TUV EN60950-1 i EN55022 Class B dla niezawodnej, niskoszumowej pracy.

Specyfikacje

• Moc znamionowa: 45W
• Wyjście 1: +5V DC, 0,5–5A
• Wyjście 2: +12V DC, 0,1–2A
• Wyjście 3: -12V DC, 0,1–0,5A
• Napięcie wejściowe: 85–264VAC / 120–370VDC
• Tętnienia i szumy: 80mVp-p (5V), 120mVp-p (±12V)
• Zakres regulacji napięcia (CH1): +4,75 do +5,5V
• Temperatura pracy: -10 do +60°C
• Montaż: otwarta rama / typ PCB
• Normy bezpieczeństwa: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Wskazówki

Podczas integracji PT-45B należy zapewnić odpowiedni przepływ powietrza wokół urządzenia, aby utrzymać pracę w określonym zakresie temperatur. W zastosowaniach wymagających określonego napięcia wyjściowego 5V należy użyć wbudowanego potencjometru regulacyjnego do precyzyjnego dostrojenia napięcia. Zawsze należy upewnić się, że całkowite obciążenie wszystkich trzech wyjść nie przekracza 45W, aby uniknąć zadziałania zabezpieczenia przed przeciążeniem.
