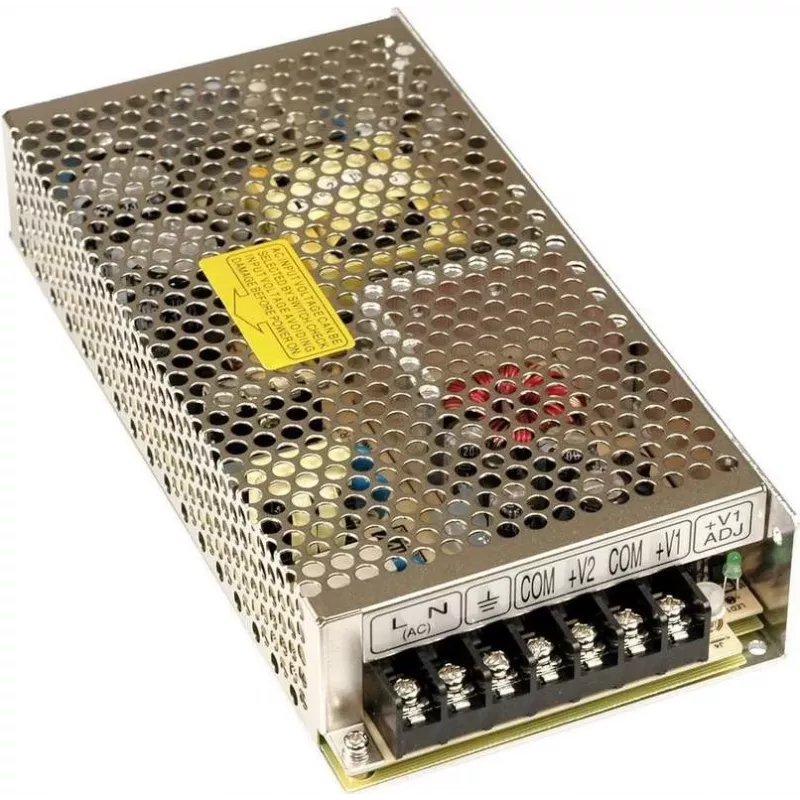

MEAN WELL RD-125-1224 125W dwuwyjściowy zasilacz AC/DC 12V 7A + 24V 2.5A

Systemy przemysłowe i automatyki często wymagają niezawodnego zasilania DC z dwóch różnych szyn napięciowych jednocześnie, ale łączenie oddzielnych zasilaczy zwiększa koszty, złożoność okablowania i zajmowaną przestrzeń. MEAN WELL RD-125-1224 rozwiązuje ten problem, integrując kanał 12 VDC o wydajności 7 A oraz kanał 24 VDC o wydajności 2,5 A w jednej kompaktowej obudowie do montażu na chassis. Przy całkowitej moc wyjściowej 125 W obsługuje mieszane obciążenia, takie jak silniki, sterowniki, czujniki i moduły komunikacyjne, bez kompromisów.

Dla kogo jest przeznaczony

Ten zasilacz jest stworzony dla integratorów systemów, konstruktorów maszyn i inżynierów utrzymania ruchu, którzy potrzebują niezawodnego źródła dwunapięciowego wewnątrz szaf sterowniczych, urządzeń CNC, automatów sprzedających lub stanowisk testowych. Nadaje się do zastosowań, w których zarówno urządzenia 12 V, jak i 24 V muszą działać z jednego wejścia AC, co zmniejsza zapasy magazynowe i upraszcza instalację.

Główne cechy

• Dwa izolowane wyjścia: 12 VDC / 7 A oraz 24 VDC / 2,5 A, łączna moc ciągła 125 W.
• Szeroki zakres wejściowy AC 85–264 VAC (przełączany) oraz wejście 240–370 VDC dla elastyczności w zastosowaniach przemysłowych.
• Wbudowany wentylator DC do chłodzenia wymuszonego, zapewniający stabilną pracę do +60 °C.
• Kompleksowe zabezpieczenia: zwarciowe, przeciążeniowe i nadnapięciowe na obu wyjściach.
• Niski poziom tętnień i szumów: 120 mVp-p na 12 V, 150 mVp-p na 24 V.
• Wysoka izolacja: 3 kVAC wejście-wyjście, spełniająca normy bezpieczeństwa UL60950-1 i TUV EN60950-1.
• Zgodność z EMC wg EN55022 Class B dla zmniejszenia zakłóceń elektromagnetycznych.
• Montaż na chassis z zaciskami śrubowymi dla bezpiecznego okablowania w środowiskach przemysłowych.

Specyfikacja

• Marka: MEAN WELL
• Model: RD-125-1224
• MPN: RD-125-1224
• EAN: 4021087015035
• Moc wyjściowa: 125 W
• Wyjście 1: 12 VDC, 7 A
• Wyjście 2: 24 VDC, 2,5 A
• Napięcie wejściowe: 85–264 VAC (przełączane), 240–370 VDC
• Sprawność: 80% typowo
• Chłodzenie: Wymuszone (wbudowany wentylator DC)
• Zabezpieczenia: zwarciowe, przeciążeniowe, nadnapięciowe
• Temperatura pracy: -10 do +60 °C
• Tętnienia i szumy: 120 mVp-p (12 V), 150 mVp-p (24 V)
• Napięcie izolacji: 3 kVAC (wejście-wyjście)
• Normy bezpieczeństwa: UL60950-1, TUV EN60950-1
• Emisja EMC: EN55022 Class B
• Czas narastania, czas ustalania: 1000 ms, 50 ms przy pełnym obciążeniu (230 VAC)
• Czas podtrzymania: 20 ms przy pełnym obciążeniu (230 VAC)
• Montaż: na chassis

Wskazówki

Zawsze sprawdzaj, czy całkowite obciążenie każdego wyjścia nie przekracza jego prądu znamionowego, i zapewnij odpowiedni przepływ powietrza wokół urządzenia podczas pracy w pobliżu górnej granicy temperatury. Aby uzyskać najlepsze parametry szumowe, stosuj przewody skręcone dla połączeń wyjściowych i utrzymuj separację kabli wejściowych i wyjściowych.
