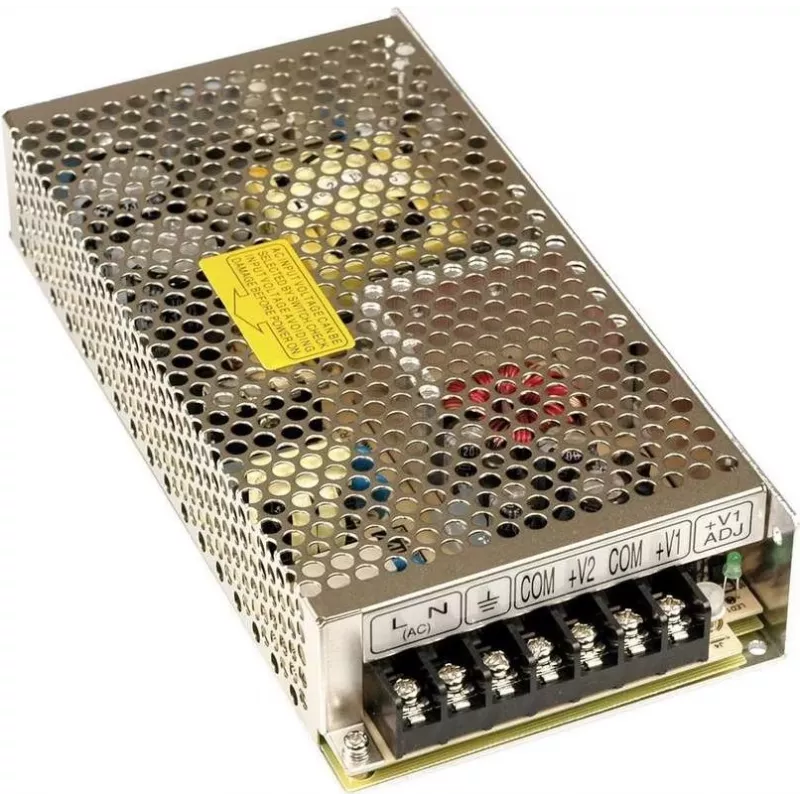

MEAN WELL RD-125B 125W dwuwyjściowy zasilacz AC/DC 5V 15A i 12V 8A w obudowie do montażu na chassis

RD-125B wyróżnia się na tle typowych zasilaczy, dostarczając dwa niezależne, precyzyjnie regulowane wyjścia DC — 5 V i 12 V — z jednej kompaktowej obudowy. Ta konstrukcja dwuwyjściowa eliminuje potrzebę stosowania dwóch oddzielnych przetwornic w wielu systemach przemysłowych i automatyki, oszczędzając miejsce, okablowanie i koszty. Dzięki pełnej mocy ciągłej 125 W i uniwersalnemu wejściu 88–264 VAC doskonale sprawdza się zarówno w europejskiej sieci 230 V, jak i północnoamerykańskiej 120 V, bez konieczności ręcznego przełączania.

Najważniejsze cechy

• Dwa wyjścia: +5 VDC do 15 A i +12 VDC do 8 A, łącznie 125 W
• Szeroki zakres wejściowy: 88–264 VAC lub 125–373 VDC, 47–63 Hz
• Zabezpieczenia: zwarciowe, przeciążeniowe, nadnapięciowe na obu kanałach
• Chłodzenie konwekcją swobodną – bez wentylatora, cicha praca, brak ruchomych części
• Zamknięta obudowa metalowa, montaż na chassis, złączki śrubowe
• Napięcie wyjściowe CH1 regulowane ±10% za pomocą wbudowanego potencjometru
• Niski poziom tętnień i szumów: 80 mVp-p przy 5 V, 120 mVp-p przy 12 V
• Atesty bezpieczeństwa: UL60950-1, TUV EN60950-1, CB, CE

W codziennym użytkowaniu

W typowej szafie sterowniczej RD-125B zasila jednocześnie układy logiczne, czujniki, przekaźniki i małe silniki. Szyna 5 V obsługuje mikrokontrolery i elektronikę cyfrową, a szyna 12 V napędza wentylatory, elektrozawory lub interfejsy analogowe. Dzięki chłodzeniu konwekcyjnemu może być montowany w zamkniętych obudowach lub w środowiskach zapylonych, w których jednostki z wentylatorami uległyby awarii. Regulacja ±10% na wyjściu 5 V pozwala na precyzyjne dostrojenie w przypadku spadku napięcia na długich przewodach. Czas podtrzymania 16 ms przy pełnym obciążeniu umożliwia przetrwanie krótkich przerw w zasilaniu, zapobiegając restartom podłączonych urządzeń.

Pełna specyfikacja

• Marka: MEAN WELL
• Model: RD-125B
• MPN: RD-125B
• EAN: 4021087014960
• Moc wyjściowa: 125 W
• Wyjście 1: +5 VDC, 0–15 A
• Wyjście 2: +12 VDC, 0–8 A
• Napięcie wejściowe: 88–264 VAC / 125–373 VDC
• Częstotliwość wejściowa: 47–63 Hz
• Sprawność: 80% typowo
• Tętnienia i szumy: 80 mVp-p (5 V), 120 mVp-p (12 V)
• Czas narastania, czas ustalania: 800 ms, 50 ms przy 230 VAC pełnym obciążeniu
• Czas podtrzymania: 16 ms przy 230 VAC pełnym obciążeniu
• Temperatura pracy: -25 do +70 °C
• Chłodzenie: konwekcja swobodna
• Montaż: na chassis, zamknięty
• Zabezpieczenia: zwarciowe, przeciążeniowe, nadnapięciowe
• Normy bezpieczeństwa: UL60950-1, TUV EN60950-1, CB, CE

Uwaga końcowa

Dla inżynierów i integratorów potrzebujących niezawodnego dwutorowego zasilania DC w wytrzymałej, bezgłośnej obudowie, RD-125B to sprawdzony koń roboczy. Jego konserwatywne parametry i pełny zestaw zabezpieczeń zapewniają długą żywotność nawet w wymagających środowiskach przemysłowych.
