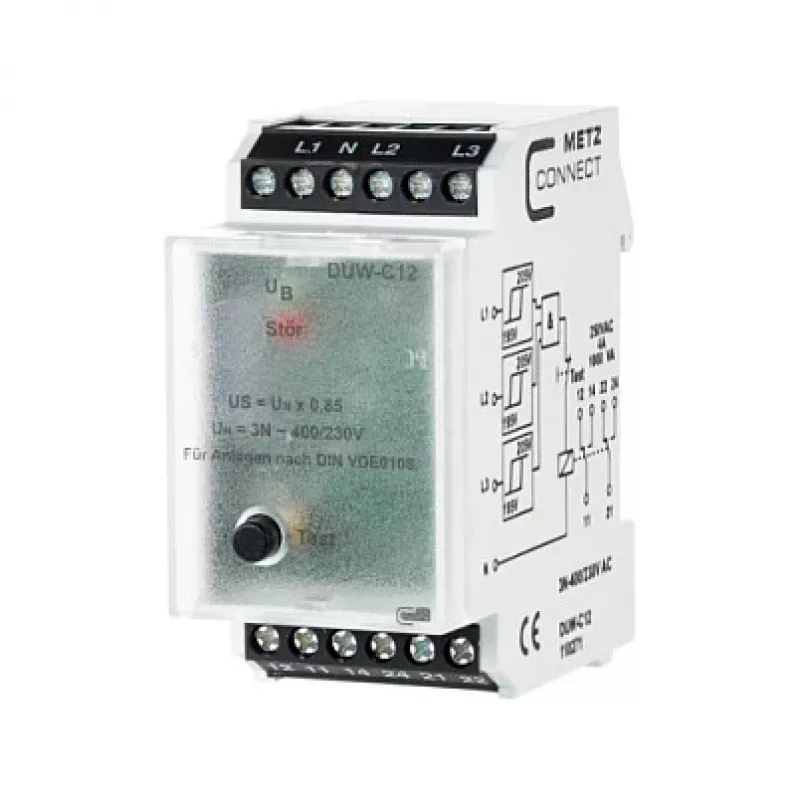

METZ DUWC12 Phase Monitoring Relay 3N 400/230 V (110271)

Przekaźnik kontroli faz METZ DUWC12 to kompaktowy przekaźnik trójfazowy przeznaczony do sieci 3N AC 400/230 V. Monitoruje kolejność faz, zanik fazy, podnapięcie, przepięcie i asymetrię, wyzwalając alarm lub odłączając obciążenie, gdy parametry odbiegają od skonfigurowanych limitów. Regulowane czasy reakcji i powrotu zapobiegają zbędnym zadziałaniom, a dwa bezpotencjałowe styki przełączne umożliwiają elastyczną integrację z obwodami sterowania.

Przegląd

Przeznaczony do montażu na szynie DIN (TS35), przekaźnik DUWC12 zajmuje tylko trzy moduły szerokości, co czyni go idealnym rozwiązaniem do ciasnych szaf sterowniczych. Wyraźne wskaźniki LED pokazują stan faz, stan przekaźnika i typ błędu, umożliwiając szybką diagnostykę. Urządzenie pracuje w szerokim zakresie temperatur i oferuje zaciski śrubowe do prostego okablowania.

Co wyróżnia ten produkt

• Monitorowanie kolejności faz, zaniku fazy, podnapięcia, przepięcia i asymetrii w jednym przekaźniku
• Regulowany próg podnapięcia (70–95% Un) i próg przepięcia (105–130% Un)
• Regulowana detekcja asymetrii od 5% do 20%
• Czasy reakcji i powrotu konfigurowane w zakresie od 0,1 do 10 sekund
• Dwa styki przełączne o obciążalności 5 A / 250 V AC do wszechstronnego przełączania
• Wskaźniki LED do szybkiej informacji o stanie pracy

Dane techniczne

• Typ produktu: Przekaźnik kontroli faz
• Napięcie znamionowe (Un): 3N AC 400/230 V
• Cięstotliwość: 50/60 Hz
• Syyki wyjściowe: 2 × przełączny (SPDT)
• Obciążalność styków: 5 A / 250 V AC (AC1)
• Montaż: Szyna DIN TS35, 3 TE (ok. 54 mm)
• Przyłącze: Zaciski śrubowe
• Klasa ochronności: IP40 (obudowa), IP20 (zaciski)
• Temperatura pracy: -25°C do +55°C

Nasza ocena

Solidny, regulowany przekaźnik kontroli faz, który zapewnia wszechstronną ochronę trójfazową w kompaktowej obudowie na szynę DIN. Idealny dla producentów OEM, producentów szaf sterowniczych i zespołów utrzymania ruchu poszukujących niezawodnego zabezpieczenia maszyn i instalacji.
