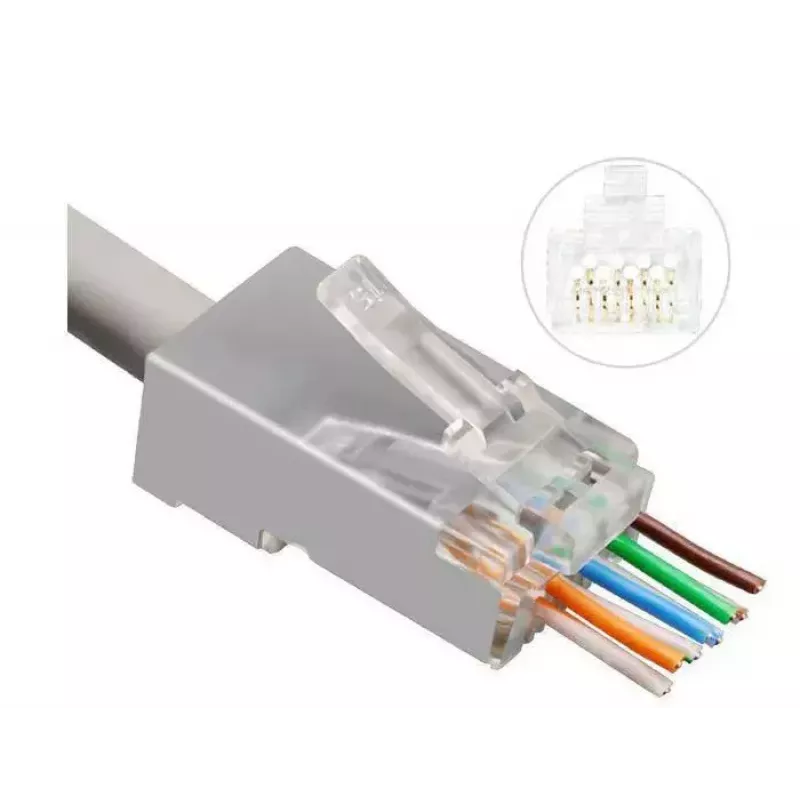

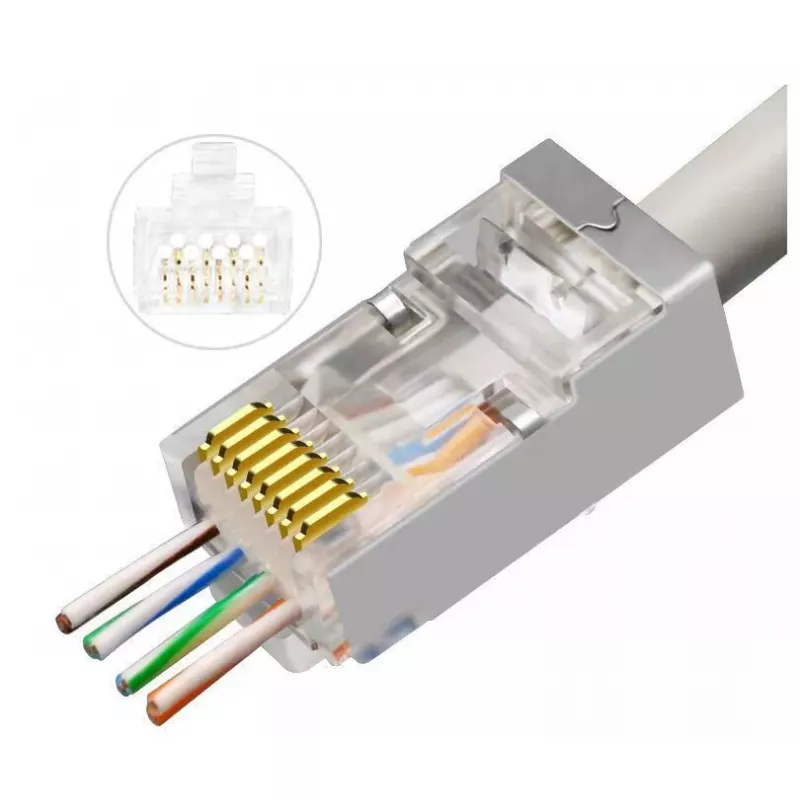

Microconnect KON506-50EZ złącze przewodów RJ45 Srebrny

Microconnect KON506-50EZ to kompaktowe, srebrne męskie złącze przewodów RJ45 przeznaczone do zakończeń skrętki CAT6. Dzięki konstrukcji Easy-Connect poszczególne żyły można wprowadzić przez złącze i wyprowadzić z przodu, co umożliwia szybką wizualną weryfikację prawidłowego okablowania. Złącze jest naciągane na płaszcz kabla i osadzane ciasno z tyłu, aby zmniejszyć odległość między skrętkami a stykami oraz zoptymalizować wydajność elektryczną.

Zalety

Mechanizm Easy-Connect RJ45 CAT6 upraszcza terminację i inspekcję, umożliwiając wyprowadzenie przewodów przez złącze w celu kontroli wzrokowej. Naciągnięcie złącza na płaszcz kabla zapewnia pewne osadzenie z tyłu, minimalizując długość nieskręconych żył i poprawiając wydajność sygnału. Kompaktowa srebrna konstrukcja zapewnia niezawodne dopasowanie mechaniczne i nadaje się do instalacji w ograniczonej przestrzeni.

Zastosowanie

• Zakończenia kabli sieciowych CAT6
• Okablowanie paneli krosowych i gniazd
• Naprawy i instalacje sieciowe w terenie

Kluczowe specyfikacje

• Model: Microconnect KON506-50EZ
• Typ złącza: Męskie RJ45
• Kolor: Srebrny
• Waga: 0,05 kg
• Wymiary opakowania: 199 mm x 175 mm x 29 mm
• EAN: 5706998943828

Sposób użycia

Zdejmij zewnętrzną izolację kabla CAT6, aby odsłonić skrętki, i ułóż przewody zgodnie z wymaganym układem pinów. Wprowadź każdą żyłę przez złącze tak, aby przewody wystawały z przodu, sprawdź wizualnie kolejność okablowania, a następnie osadź złącze, naciągając je na płaszcz kabla, aż będzie ciasno przylegać z tyłu. Zakończ zgodnie ze standardową procedurą zaciskania RJ45 lub wkładania dla wybranego narzędzia do terminacji.

Zalecenia

Używaj odpowiednich narzędzi do przygotowania kabla, aby uniknąć nacięć na żyłach. Sprawdź układ pinów przed ostatecznym zaciśnięciem i przetestuj zakończone łącze za pomocą testera sieciowego, aby potwierdzić ciągłość i wydajność.
