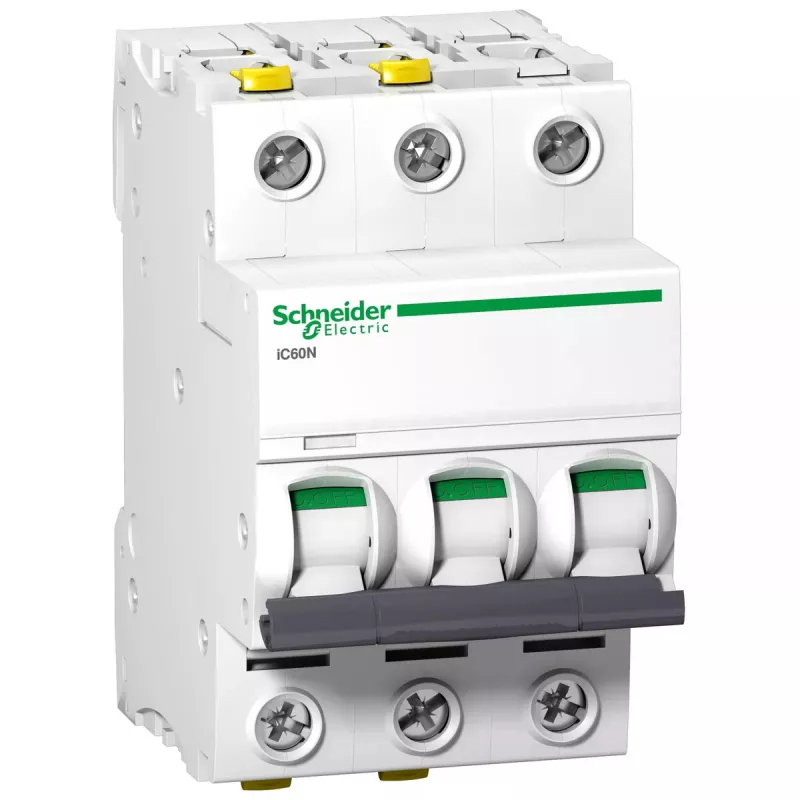

Miniaturowy wyłącznik nadprądowy Schneider Electric A9F03316, 16 A, 133 V, 10 kA, IP20, 54×78,5×91 mm

Schneider Electric A9F03316 to miniaturowy wyłącznik nadprądowy przeznaczony do ochrony obwodów elektrycznych w instalacjach mieszkaniowych i lekkich komercyjnych. Przy prądzie znamionowym 16 A i napięciu znamionowym 133 V to kompaktowe urządzenie łączy niezawodną ochronę nadprądową z wysoką zdolnością zwarciową 10 kA. Stopień ochrony IP20 i niewielkie wymiary (54×78,5×91 mm) sprawiają, że nadaje się do montażu w tablicach rozdzielczych i szafach sterowniczych, gdzie przestrzeń jest ograniczona.

Zalety

Wyłącznik zapewnia stabilne przerywanie prądów zwarciowych do 10 000 A, gwarantując skuteczną izolację zwarć. Jego prąd znamionowy 16 A pokrywa typowe obciążenia obwodów odbiorczych, a napięcie znamionowe 133 V obsługuje układy niskonapięciowe. Kompaktowa konstrukcja pomaga zaoszczędzić miejsce na szynie DIN i upraszcza okablowanie w ciasnych panelach. Stopień ochrony IP20 zapewnia podstawową ochronę przed dotykiem palcami, odpowiednią do zamkniętych szaf elektrycznych. Urządzenie odpowiada standardom przemysłowym dotyczącym miniaturowych wyłączników nadprądowych, co ułatwia bezpośrednią wymianę lub integrację z istniejącymi systemami.

Zastosowanie

• Ochrona obwodów oświetlenia i gniazd w domach i mieszkaniach
• Ochrona nadprądowa w małych lokalach użytkowych i biurach
• Montaż w kompaktowych tablicach rozdzielczych i modułowych szafach sterowniczych
• Aplikacje wymagające wyzwalania przy 16 A i kompatybilności z układem 133 V

Kluczowe parametry

• Prąd znamionowy: 16 A
• Napięcie znamionowe: 133 V
• Zdolność zwarciowa: 10 kA
• Stopień IP: IP20 (ochrona przed dotykiem palcami w zamkniętych panelach)
• Wymiary (S×G×W): 54 × 78,5 × 91 mm

Sposób użycia

Zamontuj miniaturowy wyłącznik nadprądowy na standardowej szynie DIN wewnątrz zamkniętej tablicy rozdzielczej. Podłącz przewody liniowe i odbiorcze do odpowiednich zacisków, zachowując prawidłowy moment dokręcania i pewne połączenia elektryczne. Przed załączeniem zasilania upewnij się, że wyłącznik jest kompatybilny z napięciem obwodu i charakterystyką obciążenia. Po instalacji przetestuj obwód i funkcję wyzwalania zgodnie z lokalnymi przepisami elektrycznymi i procedurami bezpieczeństwa, aby potwierdzić poprawne działanie.

Zalecenia

Używaj tego wyłącznika w zamkniętych panelach lub tablicach rozdzielczych, aby zachować stopień ochrony IP20. Zapewnij koordynację z urządzeniami zabezpieczającymi przed i za wyłącznikiem w celu selektywnego wyzwalania tam, gdzie to wymagane. Wymieniaj lub serwisuj wyłącznik tylko przy odłączonym zasilaniu i przez wykwalifikowanego elektryka, zgodnie z obowiązującymi normami bezpieczeństwa i instrukcjami instalacji.
