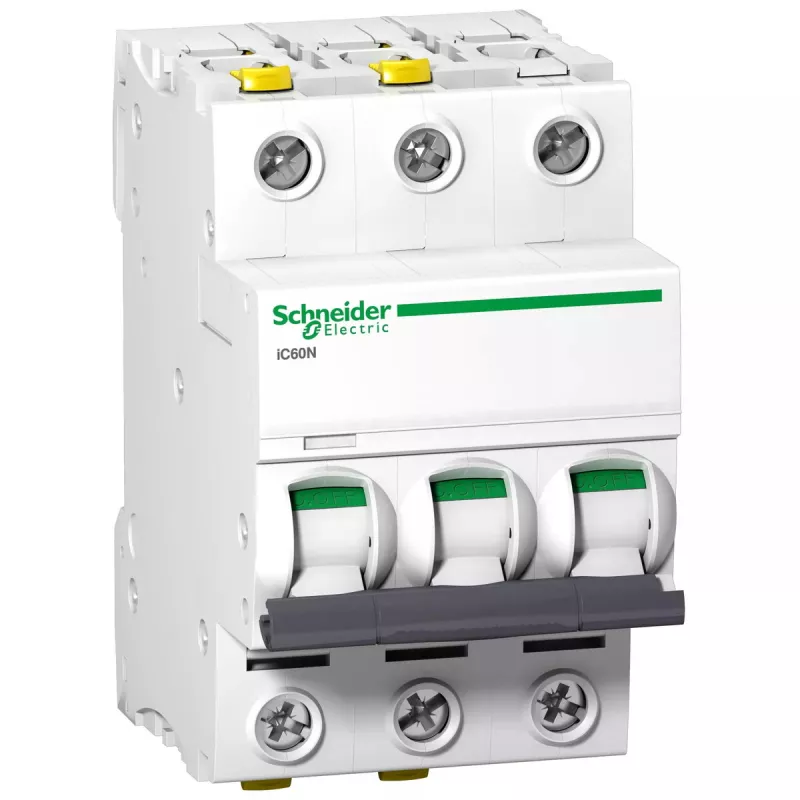

Miniaturowy wyłącznik nadprądowy Schneider Electric A9F03325 — 25 A, 133 V, 10 kA, IP20, 54×78,5×91 mm

Schneider Electric A9F03325 to miniaturowy wyłącznik nadprądowy przeznaczony do ochrony przed przetężeniami w kompaktowych rozdzielnicach montowanych na szynie DIN. O prądzie znamionowym 25 A i napięciu znamionowym do 133 V, oferuje zdolność zwarciową 10 kA oraz stopień ochrony obudowy IP20. Jego kompaktowe wymiary (54 × 78,5 × 91 mm) umożliwiają instalację tam, gdzie przestrzeń jest ograniczona, zachowując przy tym niezawodną charakterystykę wyzwalania termiczno-magnetycznego dla standardowych obwodów w budynkach mieszkalnych, komercyjnych i lekkich przemysłowych.

Zalety

Urządzenie łączy kompaktowy rozmiar z dużą zwarciową zdolnością wyłączania, umożliwiając ochronę obwodów odbiorczych bez potrzeby zajmowania dużej przestrzeni w rozdzielnicy. Obudowa IP20 zapewnia podstawowe bezpieczeństwo przed dotykiem części czynnych w typowych instalacjach wewnętrznych. Mechanizm termiczno-magnetyczny gwarantuje zarówno szybką reakcję na zwarcia, jak i stabilną pracę w warunkach przeciążenia, redukując zbędne wyzwolenia i zapewniając niezawodną ochronę obwodu.

Zastosowanie

• Ochrona obwodów odbiorczych w budynkach mieszkalnych (oświetlenie, gniazda)
• Małe rozdzielnie komercyjne i obwody najemców
• Lekkie panele sterownicze w przemyśle o ograniczonej przestrzeni
• Projekty modernizacyjne, gdzie wymagany jest kompaktowy wyłącznik na szynę DIN

Kluczowe parametry

• Prąd znamionowy: 25 A
• Napięcie znamionowe: 133 V
• Zwarciowa zdolność wyłączania: 10 000 A (10 kA)
• Stopień ochrony: IP20
• Montaż: na szynę DIN
• Wymiary (S×W×G): 54 × 78,5 × 91 mm
• Zasada działania: wyzwalanie termiczno-magnetyczne

Sposób użycia

Zainstaluj miniaturowy wyłącznik nadprądowy na standardowej szynie DIN wewnątrz odpowiedniej obudowy rozdzielczej, zgodnie z lokalnymi przepisami elektrycznymi i instrukcją montażu producenta. Upewnij się, że wyłącznik jest odpowiedni dla napięcia znamionowego sieci i zamierzonego obciążenia. Podłącz przewody do zacisków liniowych i odbiorczych z właściwym momentem dokręcenia i zweryfikuj polaryzację, jeśli dotyczy. Po instalacji włącz wyłącznik i przetestuj obwód pod kątem prawidłowego działania oraz braku zwarć przed podłączeniem wrażliwego sprzętu.

Zalecenia

W celu niezawodnej pracy, używaj wyłącznika w granicach jego prądu i napięcia znamionowego, zapewnij odpowiednią koordynację z zabezpieczeniem nadrzędnym i przeprowadzaj okresowe kontrole dokręcenia zacisków oraz stanu obudowy. Nie narażaj urządzenia na wilgoć lub środowiska korozyjne wykraczające poza ograniczenia IP20; wybierz rozwiązania o wyższym IP, gdy jest to wymagane.
