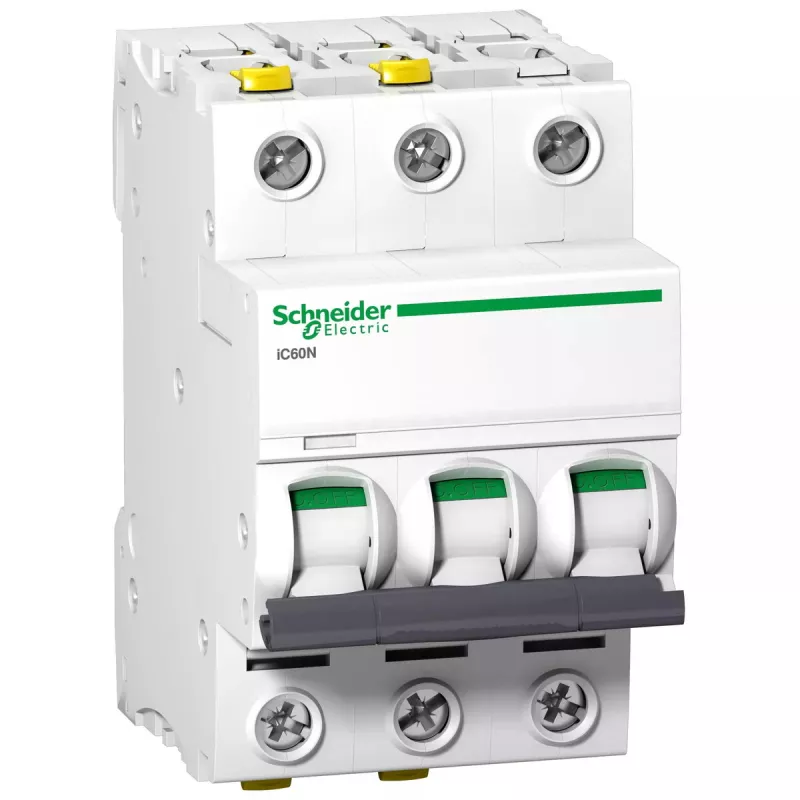

Miniaturowy wyłącznik nadprądowy Schneider Electric A9F04320 — 20 A, 133 V, 10 kA, IP20, 54×78,5×91 mm

Schneider Electric A9F04320 to miniaturowy wyłącznik nadprądowy przeznaczony do ochrony przed przeciążeniami w instalacjach elektrycznych niskiego napięcia. Przy prądzie znamionowym 20 A i napięciu znamionowym 133 V to kompaktowe urządzenie zapewnia niezawodne przerywanie prądów zwarciowych do zdolności wyłączania 10 kA. Stopień ochrony IP20 i niewielkie wymiary (54×78,5×91 mm) sprawiają, że nadaje się do montażu w rozdzielnicach, szafach sterowniczych przemysłowych oraz komercyjnych i mieszkaniowych systemach elektrycznych o ograniczonej przestrzeni.

Zalety

Wyłącznik łączy wysoką zdolność wyłączania z kompaktową obudową, umożliwiając skuteczną ochronę obwodów przy minimalnym zajmowaniu miejsca w panelu. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie w standardowych rozdzielnicach wnętrzowych. Podane parametry elektryczne — prąd 20 A i napięcie 133 V — odpowiadają powszechnym zastosowaniom niskonapięciowym, a urządzenie jest zaprojektowane do integracji z modułowymi systemami rozdzielczymi i montażu na szynie DIN.

Zastosowanie

• Ochrona nadprądowa obwodów oświetleniowych i siłowych w obiektach mieszkalnych i komercyjnych
• Rozdzielnice główne i podrozdzielnice o ograniczonej przestrzeni
• Szafy sterownicze przemysłowe, gdzie wymagane są kompaktowe urządzenia ochronne
• Obwody niskiego napięcia wymagające zdolności wyłączania do 10 kA

Dane techniczne

• Prąd znamionowy: 20 A
• Napięcie znamionowe: 133 V
• Zdolność wyłączania: 10 000 A (10 kA)
• Stopień ochrony: IP20
• Wymiary fizyczne: 54 mm (szerokość) × 78,5 mm (głębokość) × 91 mm (wysokość)
• Typ: miniaturowy wyłącznik nadprądowy do instalacji modułowych

Sposób użycia

Zamontuj wyłącznik na kompatybilnej szynie DIN wewnątrz zabezpieczonej obudowy elektrycznej, upewniając się, że zasilanie jest wyłączone przed podłączeniem przewodów. Podłącz przewody liniowe i odbiorcze do wyznaczonych zacisków zgodnie z obowiązującymi schematami połączeń i lokalnymi przepisami elektrycznymi. Sprawdź dokręcenie połączeń zaciskowych i poprawną biegunowość, jeśli jest to wymagane. Po instalacji przełącz wyłącznik w pozycję ON i przetestuj chroniony obwód w kontrolowanych warunkach, aby potwierdzić prawidłowe działanie.

Zalecenia

Stosuj ten wyłącznik jako część skoordynowanego systemu ochrony: dobierz urządzenia ochronne po stronie zasilania i odbioru o kompatybilnych charakterystykach, przestrzegaj obciążalności prądowej przewodów i przeprowadzaj okresowe przeglądy wizualne oraz testy funkcjonalne zgodnie z lokalnymi normami i harmonogramami konserwacji.
