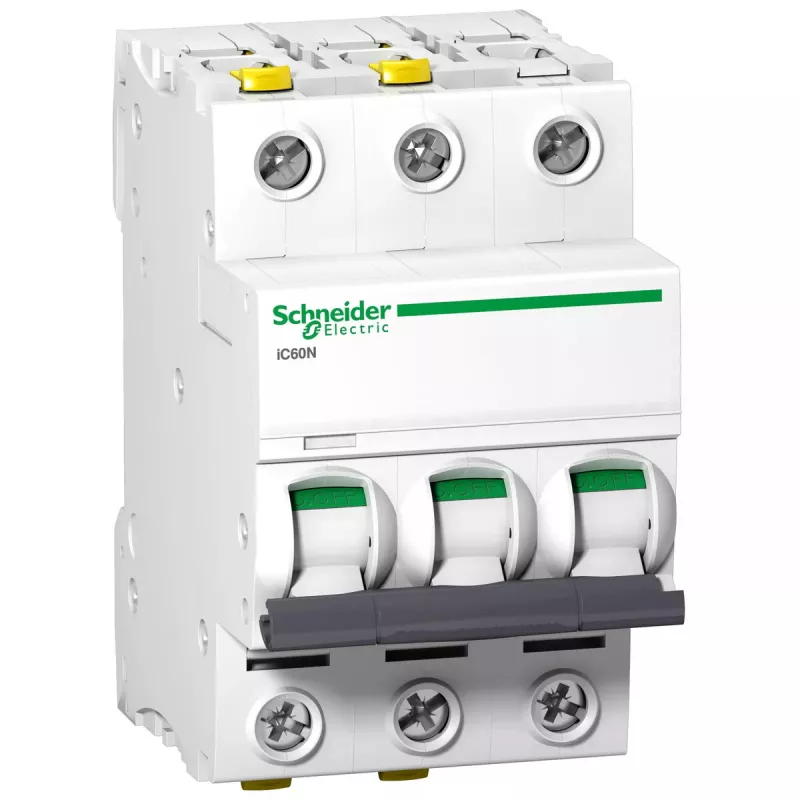

Miniaturowy wyłącznik nadprądowy Schneider Electric A9F04325 — 25 A, 133 V, 10 kA, IP20, 54×78,5×91 mm

Schneider Electric A9F04325 to miniaturowy wyłącznik nadprądowy przeznaczony do ochrony nadprądowej w instalacjach elektrycznych w budynkach mieszkalnych i lekkich komercyjnych. Wyłącznik o prądzie znamionowym 25 A i napięciu 133 V oraz zdolności zwarciowej 10 kA, dzięki swoim wymiarom 54 × 78,5 × 91 mm i stopniowi ochrony IP20, mieści się w kompaktowych rozdzielnicach i tablicach. Wyłącznik przerywa prądy zwarciowe i izoluje obwody, zapobiegając uszkodzeniom okablowania i podłączonych urządzeń.

Zalety

Produkt łączy kompaktowe wymiary z wysoką zdolnością zwarciową, zapewniając niezawodną ochronę w rozdzielnicach o ograniczonej przestrzeni. Jego charakterystyka wyzwalania termiczno-magnetycznego zapewnia ochronę zarówno przed przeciążeniem, jak i zwarciem, a stopień IP20 gwarantuje podstawową ochronę przed dotykiem palcem w typowych instalacjach wewnętrznych. Konstrukcja mechaniczna i standardowy montaż ułatwiają wymianę i instalację dla elektryków i techników serwisowych.

Zastosowanie

• Rozdzielnice i podtablice w budynkach mieszkalnych
• Obwody elektryczne w lekkich obiektach komercyjnych
• Ochrona obwodów oświetlenia i drobnego sprzętu AGD
• Modernizacja lub wymiana w istniejących panelach z kompatybilnym montażem

Kluczowe specyfikacje

• Prąd znamionowy: 25 A
• Napięcie znamionowe: 133 V
• Zdolność zwarciowa: 10 000 A (10 kA)
• Stopień ochrony: IP20
• Wymiary całkowite: 54 × 78,5 × 91 mm
• Montaż: kompatybilny z panelem/rozdzielnicą

Sposób użycia

Zamontować miniaturowy wyłącznik nadprądowy w rozdzielnicy zgodnie z obowiązującymi przepisami elektrycznymi i instrukcją producenta panelu. Przed podłączeniem przewodów upewnić się, że zasilanie jest odłączone. Dokręcić zaciski z zalecanym momentem obrotowym, sprawdzić prawidłową orientację i stabilny montaż, a następnie przywrócić zasilanie i przeprowadzić testy funkcjonalne w celu potwierdzenia prawidłowego działania wyzwalania i resetowania. Stosować przewody o odpowiednim przekroju oraz wymagane przepisami zabezpieczenia przed i za wyłącznikiem.

Zalecenia

Stosować ten wyłącznik do obwodów zgodnych z jego prądem i napięciem znamionowym oraz unikać instalacji w środowiskach wymagających wyższego stopnia ochrony niż IP20. Okresowo sprawdzać, czy połączenia są pewne i czy nie ma oznak przegrzania; wymienić urządzenie w przypadku uszkodzenia mechanicznego lub powtarzającego się nieuzasadnionego zadziałania.
