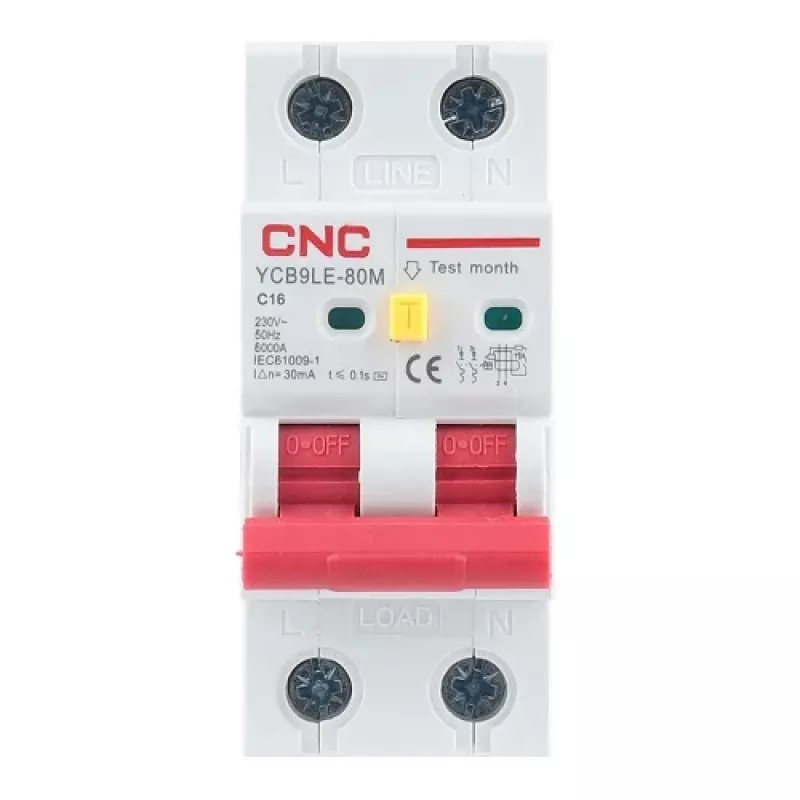

Wyłącznik różnicowoprądowy CNC NV821877 2-biegunowy 16A 30mA

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO), 2-biegunowy, prąd znamionowy 16 A i czułość różnicowa 30 mA. Model CNC NV821877 łączy detekcję prądu różnicowego i ochronę nadprądową w jednym urządzeniu modułowym do montażu na szynie DIN w rozdzielnicach mieszkaniowych i lekkich komercyjnych. Został zaprojektowany, aby szybko odłączać zasilanie w przypadku upływu do ziemi lub przeciążenia/zwarcia, pomagając zmniejszyć ryzyko porażenia prądem i pożaru.

Zalety

RCBO integruje ochronę różnicowoprądową i zwarciowo-przeciążeniową, oszczędzając miejsce w rozdzielnicy i upraszczając okablowanie. Posiada czytelny wskaźnik położenia styków (czerwony = zamknięte, zielony = otwarte), blok zacisków zapobiegający błędom oraz obudowę trudnopalną o wysokiej odporności termicznej i mechanicznej. Urządzenie umożliwia podłączenie od góry i obsługuje przewody lub szyny grzebieniowe do 35 mm².

Zastosowanie

• Domowe tablice rozdzielcze
• Małe instalacje komercyjne
• Ochrona obwodów o podstawowych wymaganiach dotyczących ochrony przed upływem do ziemi i przeciążeniem
• Zestawy modułowe na szynę DIN (35 mm)

Kluczowe specyfikacje

• Typ: RCBO, 2-biegunowy
• Prąd znamionowy: 16 A
• Charakterystyka wyzwalania: klasa C
• Czułość różnicowa: 30 mA
• Napięcie znamionowe: AC 230 V
• Znamionowa zdolność zwarciowa (Icn): 6000 A
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4000 V
• Napięcie izolacji (Ui): 500 V
• Częstotliwość: 50/60 Hz
• Czas wyłączenia: ≤ 0,1 s
• Trwałość mechaniczna: 10000 cykli; Trwałość elektryczna: 4000 cykli
• Stopień ochrony: IP20
• Podłączenie: od góry; przewód lub szyna grzebieniowa; do 35 mm²
• Montaż: szyna DIN EN 60715 (35 mm)
• Temperatura pracy: -25 °C do +70 °C
• Wymiary: 82 × 36 × 78 mm
• Normy: IEC 61009-1 / EN 61009-1
• Gwarancja: 24 miesiące

Sposób użycia

Zainstaluj model CNC NV821877 na szynie DIN 35 mm w rozdzielnicy i podłącz przewody od góry zgodnie ze schematami połączeń i lokalnymi przepisami. Stosuj odpowiednie przewody lub szyny grzebieniowe do 35 mm². Upewnij się, że urządzenie jest podłączone do właściwych biegunów fazowych i neutralnego oraz że w instalacji jest obecny przewód uziemiający. Po podłączeniu przetestuj urządzenie za pomocą wbudowanej funkcji testowej lub odpowiedniego testera RCD, aby potwierdzić prawidłowe działanie.

Zalecenia

Stosuj ten RCBO w obwodach, gdzie wymagane jest połączone zabezpieczenie różnicowoprądowe i nadprądowe; przeprowadzaj okresowe testy (zalecane co miesiąc) i przestrzegaj krajowych przepisów elektrycznych dotyczących instalacji, testowania i konserwacji.
