Wyłącznik różnicowoprądowy HiSmart NV821938 4P 20A 30mA

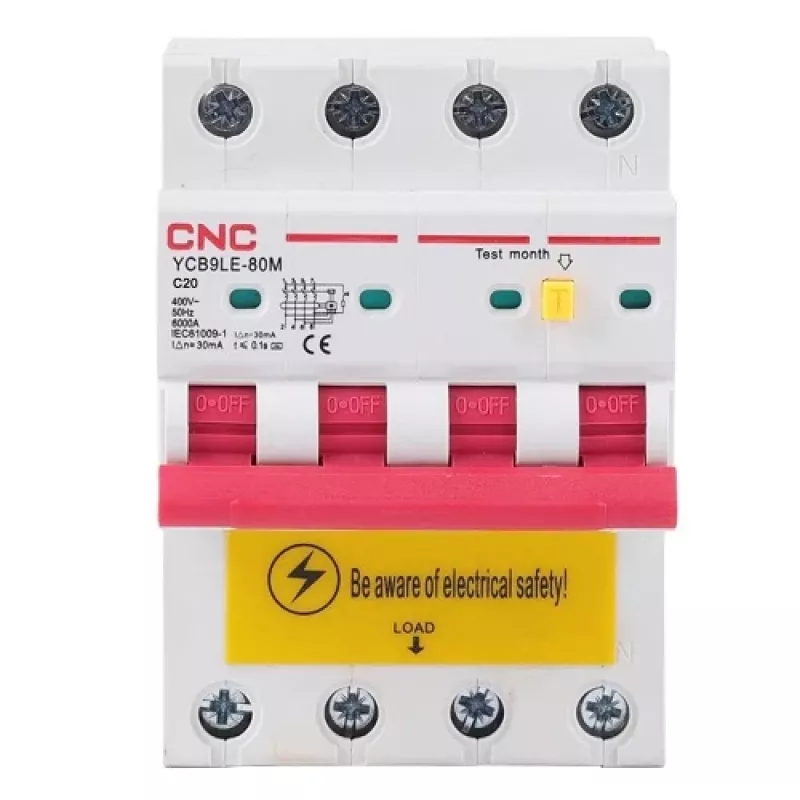

Wyłącznik różnicowoprądowy HiSmart NV821938 to 4-biegunowy RCBO o prądzie znamionowym 20 A i czułości różnicowej 30 mA. Łączy w jednym urządzeniu zabezpieczenie nadprądowe (klasa C) i ochronę przed prądem upływowym, umożliwiając wykrywanie prądów upływowych i odłączenie zasilania, co zmniejsza ryzyko porażenia prądem i pożaru w instalacjach mieszkaniowych i lekkich komercyjnych. Urządzenie jest przeznaczone do montażu na szynie DIN i obsługuje połączenia przewodami lub szynoprzewodem grzebieniowym.

Zalety

Ten RCBO HiSmart NV821938 zapewnia łączną ochronę przed przeciążeniami, zwarciami i prądami upływowymi o zdolności wyłączania 6 kA. Funkcje obejmują listwę zaciskową z zabezpieczeniem przed pomyłką, obudowę trudnopalną i odporną na wysoką temperaturę, odporność na uderzenia oraz wyraźne wskazanie pozycji styków (czerwony = zamknięte, zielony = otwarte). Obsługuje przyłącze od góry i przewody lub szynoprzewody do 35 mm².

Zastosowanie

• Mieszkaniowe rozdzielnice elektryczne wymagające ochrony 4-biegunowej
• Małe instalacje komercyjne, w których wymagana jest czułość różnicowa 30 mA
• Obwody wymagające łącznego zabezpieczenia nadprądowego (klasa C) i różnicowoprądowego

Kluczowe specyfikacje

• Liczba biegunów: 4
• Prąd znamionowy (In): 20 A
• Charakterystyka wyzwalania: Klasa C
• Znamionowy prąd różnicowy: 30 mA
• Napięcie znamionowe (Ue): AC 230 V
• Znamionowa zwarciowa zdolność łączeniowa (Icn): 6000 A
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4000 V
• Napięcie izolacji (Ui): 500 V
• Częstotliwość: 50/60 Hz
• Czas wyłączania: <= 0,1 s
• Trwałość mechaniczna: 10 000 cykli; Trwałość elektryczna: 4 000 cykli
• Stopień ochrony: IP20
• Rodzaj przyłącza: przewód / szynoprzewód grzebieniowy, przyłącze od góry
• Przekrój przewodu/szynoprzewodu: do 35 mm²
• Montaż: szyna DIN EN 60715 (35 mm)
• Temperatura pracy: od -25 °C do +70 °C
• Wymiary: 82 x 72 x 78 mm
• Normy: IEC 61009-1 / EN 61009-1
• Gwarancja: 24 miesiące

Instrukcja użytkowania

Zamontuj HiSmart NV821938 na standardowej szynie DIN 35 mm zgodnie z lokalnymi przepisami elektrycznymi. Podłącz od góry odpowiednie przewody lub szynoprzewód grzebieniowy, upewniając się, że przekrój przewodów nie przekracza 35 mm². Sprawdź poprawność polaryzacji i dokręć zaciski zgodnie ze specyfikacjami momentu obrotowego producenta. Użyj wskaźnika pozycji styków, aby potwierdzić stan urządzenia (czerwony = zamknięte, zielony = otwarte) i przetestuj urządzenie po instalacji, aby zapewnić prawidłowe wyzwalanie przy prądach upływowych.

Zalecenia

Montaż i uruchomienie tego RCBO mogą wykonywać wyłącznie wykwalifikowani pracownicy. Okresowo testuj działanie różnicowoprądowe zgodnie z lokalnymi przepisami i instrukcjami producenta, aby utrzymać skuteczność ochrony.
