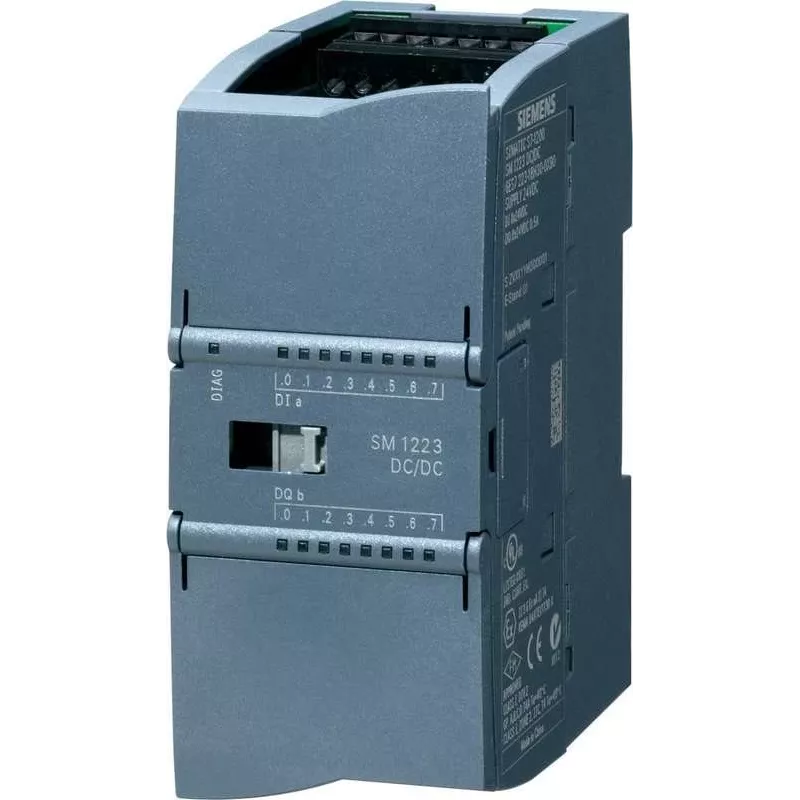

Moduł Wejść/Wyjść Cyfrowych i Analogowych Siemens SIMATIC S7-1200, 8 DI/8 DO/2 AI/2 AO, 24V DC, wyjścia źródłowe, szyna DIN 6ES7223-1BL32-0XB0

W nowoczesnej automatyce przemysłowej integracja sygnałów cyfrowych i analogowych w jednym kompaktowym sterowniku może być wyzwaniem. Moduł Wejść/Wyjść Cyfrowych i Analogowych Siemens SIMATIC S7-1200 (6ES7223-1BL32-0XB0) rozwiązuje ten problem, oferując uniwersalną kombinację 8 wejść cyfrowych, 8 wyjść cyfrowych, 2 wejść analogowych i 2 wyjść analogowych w jednym module. Eliminuje to potrzebę stosowania wielu oddzielnych modułów, oszczędzając miejsce na szynie DIN i upraszczając okablowanie. Jest idealny dla konstruktorów maszyn i integratorów systemów, którzy potrzebują obsługiwać czujniki, siłowniki i urządzenia analogowe, takie jak przetworniki temperatury czy pozycjonery zaworów, bezpośrednio ze swojego sterownika PLC S7-1200.

Dla kogo jest przeznaczony

Ten moduł jest przeznaczony dla inżynierów automatyki, konstruktorów szaf sterowniczych i producentów OEM pracujących z serią SIMATIC S7-1200. Nadaje się do zastosowań w maszynach pakujących, systemach przenośnikowych, sterowaniu HVAC oraz małych i średnich modułach procesowych, gdzie występują zarówno sygnały dyskretne, jak i analogowe. Jeśli potrzebujesz rozszerzyć możliwości wejść/wyjść swojego CPU S7-1200 bez dodawania wielu modułów, ten moduł jest idealnym rozwiązaniem.

Główne cechy

• 8 wejść cyfrowych, 24V DC, typu sink/source (kompatybilne z PNP/NPN) dla elastycznego podłączania czujników.
• 8 wyjść cyfrowych, typu tranzystorowego źródłowego, 0,5 A na kanał do sterowania przekaźnikami, stycznikami i małymi siłownikami.
• 2 wejścia analogowe z wybieralnymi zakresami: 0-10V, 0-20mA lub 4-20mA; rozdzielczość do 11 bitów.
• 2 wyjścia analogowe z tymi samymi wybieralnymi zakresami i rozdzielczością do sterowania zaworami, napędami lub wskaźnikami.
• Izolacja galwaniczna między kanałami a szyną montażową dla niezawodnej pracy w hałaśliwym środowisku.
• Montaż na szynie DIN dla szybkiej instalacji w standardowych szafach sterowniczych.
• Zasilanie 24V DC z szyny montażowej, bez potrzeby zewnętrznego zasilacza.

Specyfikacje

• Marka: Siemens
• Model: 6ES7223-1BL32-0XB0
• Seria: SIMATIC S7-1200
• Typ modułu: Moduł wejść/wyjść cyfrowych/analogowych
• Wejścia cyfrowe: 8 (24V DC, sink/source)
• Wyjścia cyfrowe: 8 (tranzystorowe źródłowe, 0,5 A na kanał)
• Wejścia analogowe: 2 (0-10V, 0-20mA, 4-20mA; 10-bitów napięciowe, 11-bitów prądowe)
• Wyjścia analogowe: 2 (0-10V, 0-20mA, 4-20mA; 10-bitów napięciowe, 11-bitów prądowe)
• Izolacja: Tak (między kanałami a szyną montażową)
• Montaż: Szyna DIN
• Temperatura pracy: 0 do 55 °C
• Zasilanie: 24V DC przez szynę montażową

Wskazówki

Podczas okablowania wejść analogowych upewnij się, że w oprogramowaniu TIA Portal skonfigurowano prawidłowy zakres zgodny z czujnikiem (napięciowy lub prądowy). W przypadku pętli prądowych użyj zakresu 4-20mA do wykrywania przerwy w przewodzie. Wyjścia cyfrowe są typu źródłowego, więc podłącz obciążenie między zaciskiem wyjściowym a 0V. Zawsze przestrzegaj lokalnych przepisów elektrycznych i stosuj odpowiednie zabezpieczenia dla każdego kanału wyjściowego.
