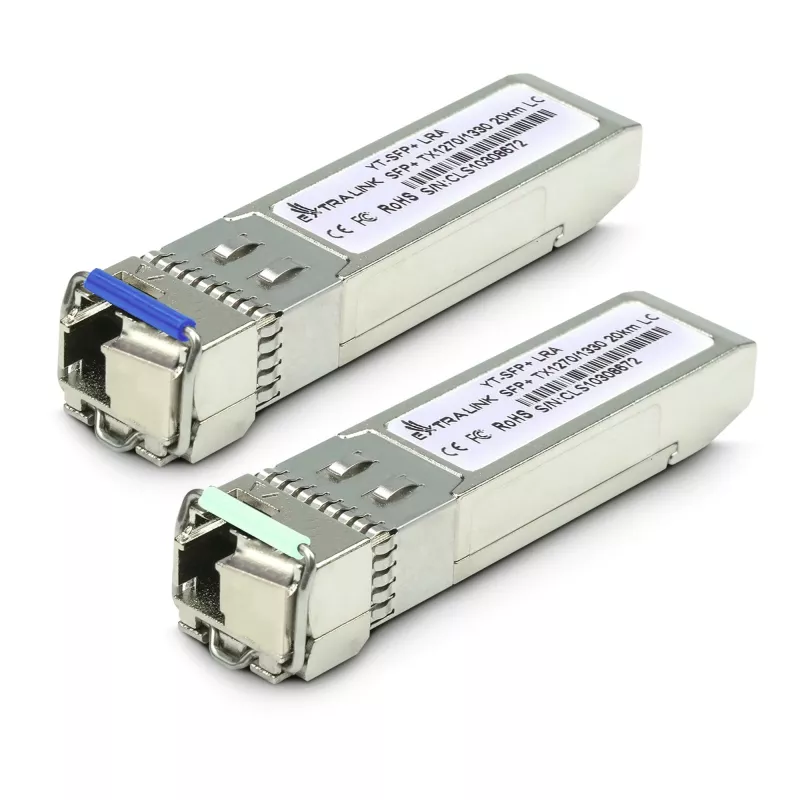

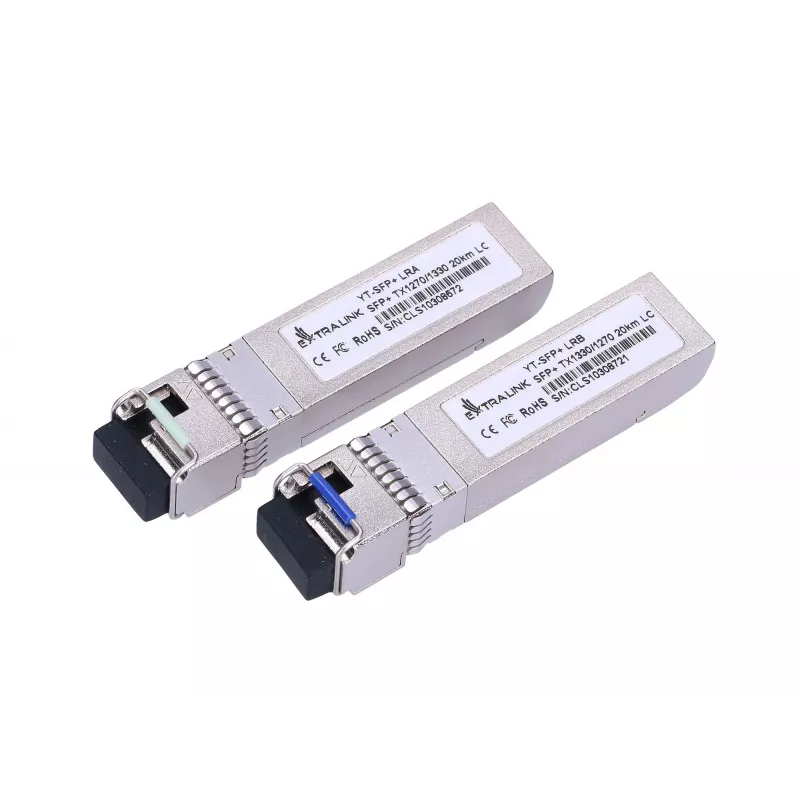

Moduł Extralink SFP+ 10G SFP+ WDM 10 Gb/s 1270/1330 nm jednomodowy 20 km LC DOM para

Para modułów jednomodowych Extralink SFP+ 10G WDM 1270/1330 nm zapewnia dwukierunkową transmisję 10 Gb/s po jednym włóknie światłowodowym z wykorzystaniem multipleksacji z podziałem długości fali przy 1270 nm i 1330 nm. Każdy transceiver SFP+ złączem LC obsługuje zasięg do 20 km na włóknie jednomodowym i zawiera interfejs cyfrowego monitorowania optycznego (DOM) oraz dwuprzewodowy szeregowy kanał I²C do identyfikacji i diagnostyki. Interfejs elektryczny spełnia specyfikacje SFI, a odbiornik przetwarza optyczne sygnały 10 Gbit/s na szeregowe wyjścia elektryczne PECL/CML.

Zalety

Moduły oferują ekonomiczną, oszczędzającą miejsce dwukierunkową pracę po jednym włóknie, obsługę DOM do monitorowania w czasie rzeczywistym mocy optycznej i parametrów lasera oraz szeroką kompatybilność z Ethernetem 10 Gb/s, SONET/SDH i wieloma optycznymi przepływnościami kanałowymi. Ich format SFP+ i standardowe złącze LC upraszczają instalację i kompatybilność ze sprzętem sieciowym obsługującym transceivery SFP+.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj po jednym module na każdym końcu łącza światłowodowego, upewniając się, że orientacja długości fal jest prawidłowa (1270 nm vs 1330 nm), tak aby kierunki nadawania i odbioru były dopasowane. Włóż każdy transceiver SFP+ do gniazda SFP+ urządzenia, aż do zatrzaśnięcia. Połącz oba moduły jednomodowymi patchcordami LC. Włącz DOM lub sprawdź stronę diagnostyczną urządzenia hosta, aby monitorować moc optyczną, prąd lasera i inne parametry. Skonfiguruj sprzęt sieciowy do pracy 10 Gb/s zgodnie z wymaganiami topologii.

Zalecenia

Używaj czystych złączy LC i postępuj zgodnie z wytycznymi producenta dotyczącymi obsługi modułów optycznych. Zweryfikuj kompatybilność z listą obsługiwanych urządzeń SFP+ dostawcy przełącznika lub routera i przeprowadź testy łącza po instalacji, aby potwierdzić prawidłowe parowanie długości fal i akceptowalne marginesy mocy optycznej.
