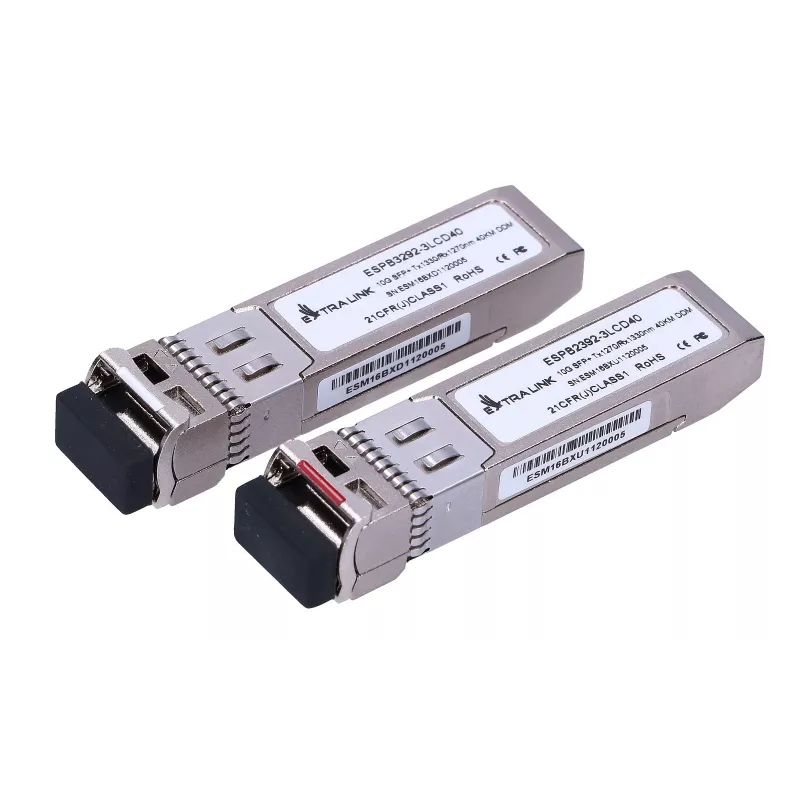

Moduł Extralink SFP+ 10G WDM 10Gbps 1270/1330nm jednomodowy 40km LC DOM para

Para modułów Extralink SFP+ 10G WDM (1270/1330 nm) to zestaw dwóch jednomodowych transceiverów SFP+ przeznaczonych do dwukierunkowych łączy optycznych 10 Gbps w światłowodzie jednomodowym. Każdy moduł pasuje do standardowego portu SFP+ i umożliwia dwukierunkową transmisję danych przy użyciu różnych długości fal (1270 nm i 1330 nm) na jednym włóknie. Moduły obsługują łącza o długości do 40 km i zawierają funkcję cyfrowego monitorowania optycznego (DOM), która w czasie rzeczywistym raportuje parametry, takie jak moc optyczna i temperatura. Para transceiverów jest zgodna z formatem SFP+ i kompatybilna z urządzeniami obsługującymi moduły SFP+ dla łączy 10GBASE.

Zalety

Moduły Extralink SFP+ WDM zapewniają wydajność 10 Gbps w kompaktowym formacie SFP+, jednocześnie umożliwiając redukcję par włókien dzięki dwukierunkowej (BIDI) pracy na pojedynczej nici światłowodu jednomodowego. Zintegrowane cyfrowe monitorowanie optyczne dostarcza w czasie rzeczywistym danych diagnostycznych dotyczących mocy nadajnika/odbiornika i temperatury bez przerywania pracy. Moduły są zbudowane z nadajnikiem DFB i odbiornikiem InGaAs, co zapewnia stabilną wydajność optyczną i zgodność z międzynarodowymi normami bezpieczeństwa optycznego.

Zastosowanie

• Szybkie łącza między przełącznikami, routerami i serwerami w światłowodzie jednomodowym
• Agregacja w sieciach metropolitalnych i dostępowych, gdzie liczba włókien jest ograniczona
• Połączenia dalekiego zasięgu do 40 km w sieciach kampusowych lub operatorskich
• Modernizacja istniejących portów SFP+ do dwukierunkowej pracy WDM 10Gbps

Kluczowe specyfikacje

• Format: SFP+ (hot-plug, złącze 20-pinowe)
• Przepływność: do 10 Gbps (obsługuje 9,95–10,3 Gb/s)
• Długości fal: 1270 nm i 1330 nm (para, dwukierunkowa)
• Typ światłowodu: jednomodowy (SMF)
• Maksymalny zasięg: do 40 km
• Złącze: LC dupleks (para dwukierunkowa na jednym włóknie)
• Monitorowanie: obsługa cyfrowego monitorowania optycznego (DOM/DDM)
• Typ nadajnika: laser DFB; Odbiornik: zintegrowany przedwzmacniacz InGaAs
• Normy: zgodny z interfejsami SFP+ 10GBASE

Jak używać

Włóż każdy moduł SFP+ do gniazda SFP+ urządzenia sieciowego, aż zatrzaśnie się na miejscu; instalacja na gorąco nie wymaga wyłączania hosta. Podłącz światłowód jednomodowy za pomocą złączy LC, upewniając się, że moduł o odpowiedniej długości fali jest podłączony na każdym końcu łącza, tak aby transceiver 1270 nm był skierowany na transceiver 1330 nm po przeciwnej stronie. Sprawdź stan łącza na urządzeniu hosta i monitoruj parametry DOM za pomocą interfejsu zarządzania urządzeniem, aby potwierdzić, że poziomy mocy optycznej i temperatura modułu mieszczą się w oczekiwanych zakresach.

Zalecenia

Używaj fabrycznie czystych złączy LC i odpowiednich jednomodowych kabli krosowych, aby zminimalizować tłumienie. Potwierdź zgodność z producentem sprzętu sieciowego, jeśli oprogramowanie urządzenia wymusza ograniczenia dotyczące transceiverów konkretnego dostawcy. Aby zapewnić niezawodną pracę na duże odległości, sprawdź tłumienie światłowodu i instaluj tłumiki optyczne tylko wtedy, gdy odebrana moc optyczna przekracza specyfikacje urządzenia podane przez DOM.
