Moduł keystone Alantec MB005-1 płaski, ze stali nierdzewnej, RJ-45, żeński, Cat6a, AWG 22/24

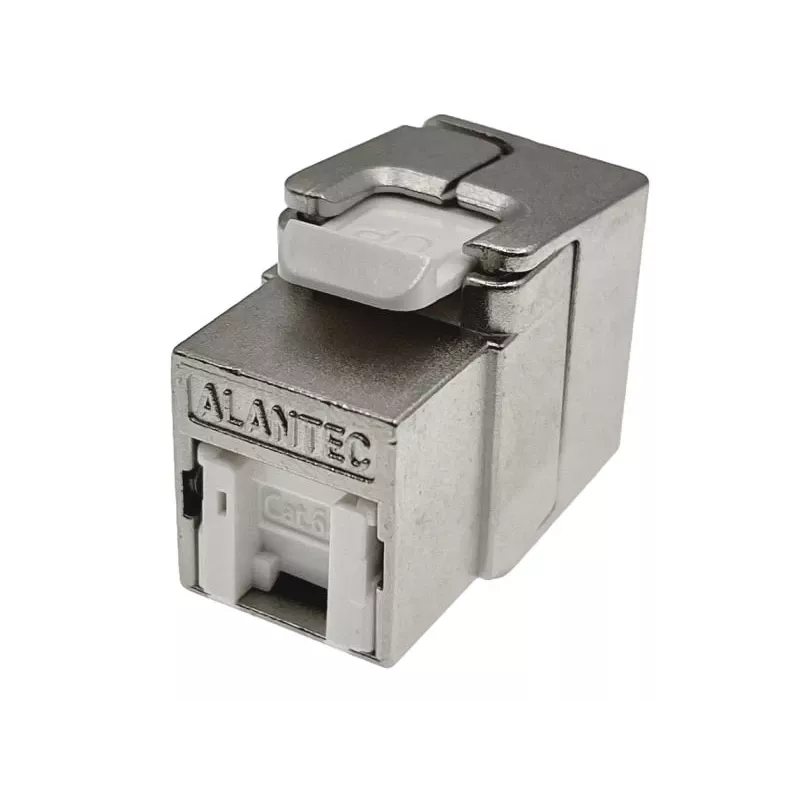

Moduł keystone Alantec MB005-1 to płaski, ekranowany (STP) moduł transmisyjny RJ-45 kategorii 6A (10Gb) wykonany ze stali nierdzewnej. Przeznaczony jest do montażu wewnątrz pomieszczeń w gniazdach abonenckich i panelach krosowych w sieciach transmisji danych, w tym w miejscach narażonych na zakłócenia elektromagnetyczne. Charakterystyki transmisyjne zostały niezależnie przetestowane przez INTERTEK (USA). Moduł obsługuje beznarzędziowe zaciskanie, a także tradycyjne zaciskanie narzędziowe i jest kompatybilny z typowymi elementami montażowymi, takimi jak puste panele krosowe, puszki ścienne i podłogowe.

Zalety

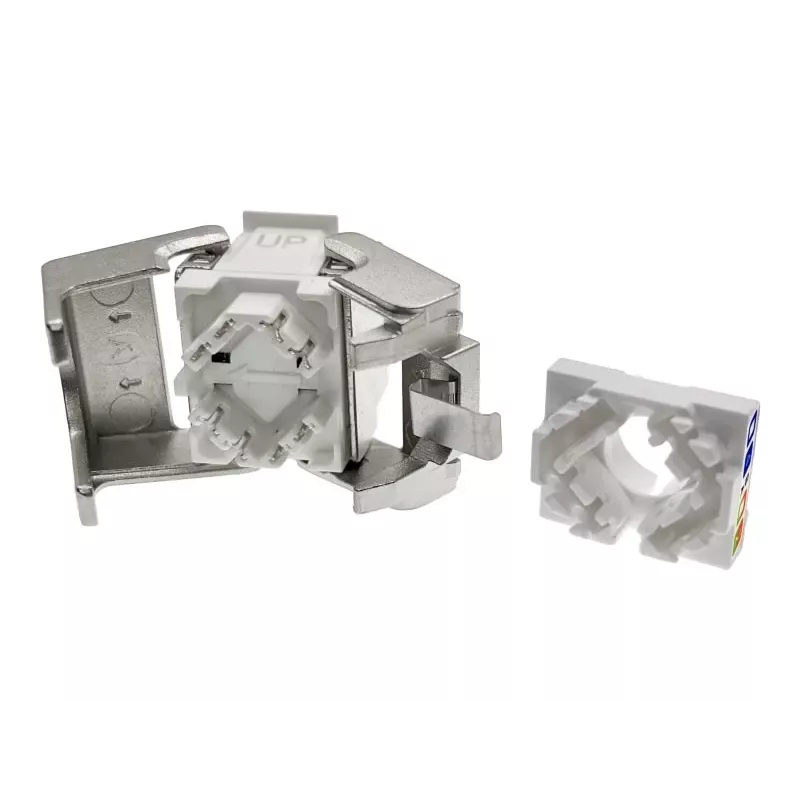

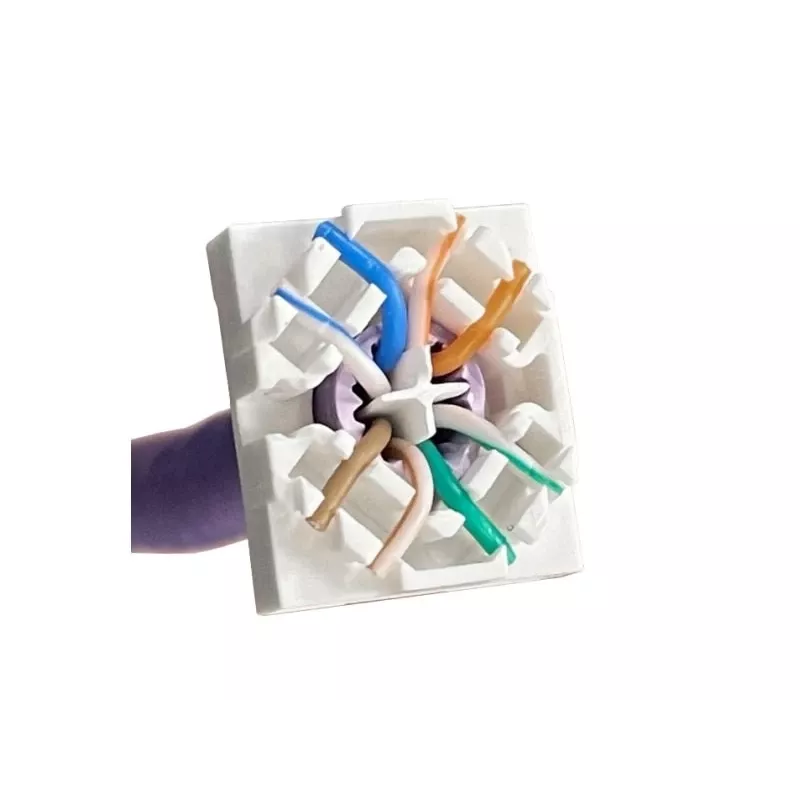

MB005-1 zapewnia wysokowydajną transmisję kategorii 6A z ekranowaniem zmniejszającym wpływ EMI. Beznarzędziowe zaciskanie zamyka obudowę modułu na kablu jednym ruchem, jednocześnie uszczelniając wszystkie osiem przewodów na złączu IDC i zapewniając równomierną siłę zacisku; możliwe jest również zaciskanie narzędziem. Płaska konstrukcja ze stali nierdzewnej zapewnia trwałość i kompatybilność ze standardowymi otworami keystone. Specjalna konstrukcja mechaniczna chroni moduł przed odkształceniem podczas wkładania wtyków RJ11/RJ12, a zintegrowana chowana osłona przeciwpyłowa chroni obszar styku RJ-45. Wewnętrzny organizer przewodów w kształcie rombu zmniejsza rozkręcanie par, poprawiając parametry transmisyjne.

Zastosowanie

• Wewnętrzne gniazda abonenckie i płyty czołowe
• Panele krosowe i pola krosowe w centrach danych lub serwerowniach
• Instalacje w środowiskach z potencjalnymi zakłóceniami elektromagnetycznymi (EMI)
• Szybkie instalacje, gdzie beznarzędziowe zaciskanie przyspiesza wdrożenie

Kluczowe specyfikacje

• Standard: Kategoria 6A (10Gb)
• Ekranowanie: STP (ekranowany)
• Złącze: RJ-45 keystone
• Materiał / Kolor: Stal nierdzewna
• Zaciskanie: Beznarzędziowe IDC; obsługuje również zaciskanie narzędziowe
• Testowany przez: INTERTEK (USA)
• Wymiary (S×G×W): 16,4 mm × 28,7 mm × 22,5 mm
• Ilość w opakowaniu: 1 sztuka
• MPN: MB005-1
• EAN: 5904204402194

Sposób użycia

W przypadku zaciskania beznarzędziowego, zdejmij płaszcz kabla zgodnie ze standardowymi praktykami, umieść kabel w module keystone i zamknij obudowę modułu jednym ruchem, aż do zatrzaśnięcia; styki IDC zakończą wszystkie osiem przewodów jednocześnie. Jeśli wolisz, użyj kompatybilnego narzędzia do zaciskania, aby wykonać zaciskanie narzędziowe IDC zgodnie z instrukcjami producenta narzędzia. Zamontuj zmontowany moduł w otworze kompatybilnym z keystone w panelu krosowym, płycie czołowej lub puszce podłogowej za pomocą standardowych elementów mocujących. Po instalacji schowaj osłonę przeciwpyłową i włóż wtyk RJ-45 w razie potrzeby.

Zalecenia

Moduł jest przeznaczony do użytku wewnątrz pomieszczeń w strukturalnych systemach okablowania i powinien być instalowany zgodnie z obowiązującymi normami okablowania (TIA/EIA lub ISO/IEC) oraz lokalnymi przepisami. W środowiskach narażonych na EMI należy stosować okablowanie ekranowane i odpowiednie uziemienie, aby zachować wydajność kategorii 6A.
