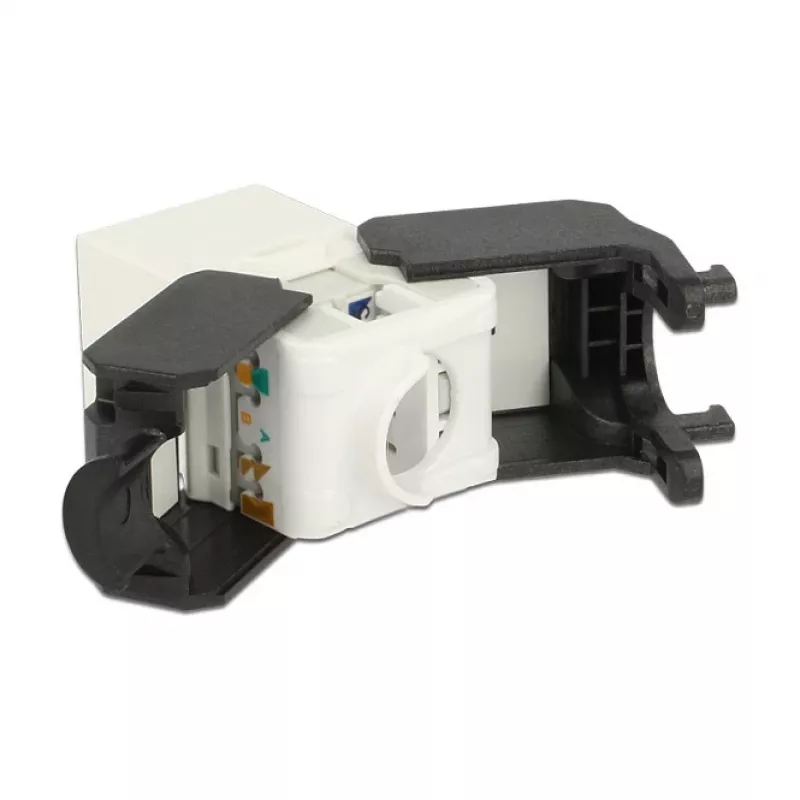

Moduł keystone DELOCK 86266, RJ-45 na LSA, czarny/biały, 16×37,8×22,5 mm

Moduł keystone DELOCK 86266 zapewnia połączenie RJ-45 z LSA w kompaktowej obudowie (szerokość 16 mm, głębokość 37,8 mm, wysokość 22,5 mm). Dostępny w wersji kolorystycznej czarnej i białej, moduł łączy standardowe gniazdo RJ-45 z zakończeniem typu LSA, odpowiednim do systemów okablowania strukturalnego, paneli krosowych, ramek czołowych i puszek natynkowych. Standardowe wymiary keystone umożliwiają łatwe zatrzaskowe mocowanie w ramkach i panelach keystone, pozwalając na proste zakończenia Ethernet dla okablowania skrętkowego.

Zalety

Moduł keystone oferuje kompaktowe i standardowe rozwiązanie do przekształcania kabla skrętkowego na interfejs RJ-45 z zachowaniem profesjonalnej praktyki zakończeń LSA. Jego zatrzaskowa forma keystone zapewnia kompatybilność z popularnymi panelami i ramkami keystone, upraszczając instalację i minimalizując zapotrzebowanie na narzędzia. Dwie opcje kolorystyczne – czarny i biały – umożliwiają spójną organizację wizualną instalacji i ułatwiają dopasowanie do istniejących paneli lub ramek czołowych.

Zastosowanie

• Instalacje okablowania strukturalnego w biurach i serwerowniach
• Panele krosowe i płyty ścienne keystone
• Puszki natynkowe i małe obudowy
• Zakończenia Ethernet dla kabli skrętkowych (UTP/STP)

Kluczowe specyfikacje

• Złącze: gniazdo RJ-45 do zakończenia LSA
• Wymiary obudowy: 16 × 37,8 × 22,5 mm (szer. × głęb. × wys.)
• Typ montażu: standardowy zatrzask keystone
• Opcje kolorystyczne: czarny, biały
• Zastosowanie: kabel skrętkowy do zakończeń Ethernet RJ-45

Sposób użycia

Przygotuj kabel skrętkowy, zdejmując zewnętrzną osłonę na odpowiednią długość i ułóż poszczególne przewody zgodnie z wybranym standardem okablowania. Zakończ przewody w stykach LSA modułu za pomocą odpowiedniego narzędzia do wbijania lub LSA, upewniając się, że każdy przewód jest w pełni osadzony. Zatrzaśnij moduł keystone w kompatybilnym otworze keystone na panelu krosowym, ramce czołowej lub puszce natynkowej, aż zablokuje się we właściwym miejscu. Włóż wtyk RJ-45 z urządzenia sieciowego lub kabla krosowego do przedniego gniazda, aby zakończyć łącze Ethernet.

Zalecenia

W celu uzyskania niezawodnych rezultatów użyj odpowiedniego narzędzia do wbijania LSA i zweryfikuj okablowanie za pomocą testera kabli po zakończeniu. Wybierz kolor modułu pasujący lub kontrastujący z panelem dla łatwiejszej identyfikacji oraz unikaj narażania modułu na nadmierne naprężenia mechaniczne podczas instalacji.
