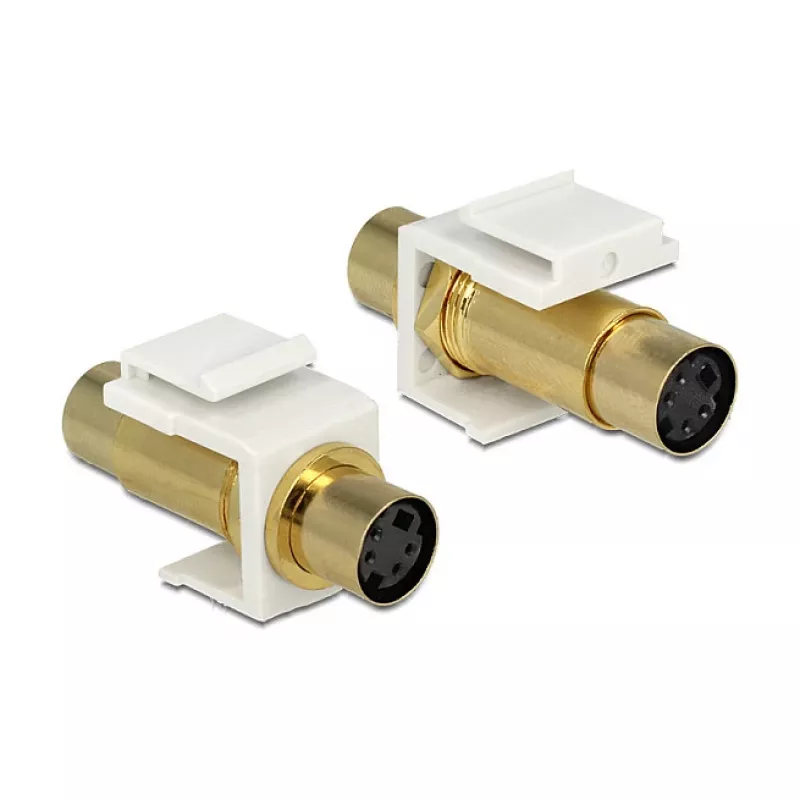

Moduł Keystone DELOCK 86338 — Mini-DIN 4 na Mini-DIN 4, biały, 22×40×15 mm

DELOCK 86338 to kompaktowy moduł Keystone z gniazdami Mini-DIN 4 żeńskimi po obu stronach, przeznaczony do montażu zatrzaskowego w panelach krosowych Keystone, ramkach lub puszkach natynkowych. Wykończony w kolorze białym i o wymiarach 22 × 40 × 15 mm zapewnia standaryzowane przejście dla czteropinowych połączeń Mini-DIN stosowanych w zastosowaniach audio/wideo lub sterowania, gdzie wymagane jest oszczędne modułowe okablowanie. Moduł umożliwia prosty montaż i zachowuje estetyczny wygląd panelu przedniego, jednocześnie zachowując oryginalną ścieżkę sygnału dla urządzeń takich jak sprzęt S-Video lub interfejsy sterowania wykorzystujące Mini-DIN 4.

Zalety

Moduł oferuje niezawodne, standaryzowane przejście dla połączeń Mini-DIN 4, które zachowuje integralność sygnału bez dodatkowej elektroniki. Jego kompaktowe wymiary i format kompatybilny z Keystone umożliwiają szybki montaż zatrzaskowy w istniejących panelach i ramkach, upraszczając okablowanie i konserwację. Białe wykończenie zapewnia neutralny wygląd odpowiedni do domowych i profesjonalnych środowisk AV, a dwa gniazda żeńskie umożliwiają łatwe przedłużanie lub konsolidację istniejącego okablowania Mini-DIN.

Odpowiednie do

• Przedłużania lub trasowania połączeń Mini-DIN 4, takich jak S-Video między urządzeniami
• Montażu w panelach krosowych Keystone, płytach ściennych lub puszkach natynkowych w instalacjach AV
• Przejścia sygnału sterującego tam, gdzie potrzebny jest kompaktowy, modułowy punkt połączeniowy
• Środowisk wymagających schludnego interfejsu panelu przedniego dla czteropinowych kabli Mini-DIN

Kluczowe specyfikacje

• Typ złącza: Mini-DIN 4 żeńskie na Mini-DIN 4 żeńskie
• Format: moduł Keystone, kompatybilny z montażem zatrzaskowym
• Wykończenie: białe
• Wymiary: 22 × 40 × 15 mm
• Zastosowanie: przejście sygnału audio/wideo i sterowania dla okablowania czteropinowego Mini-DIN

Sposób użycia

Włóż moduł, wciskając go w kompatybilny otwór Keystone w panelu krosowym, ramce lub puszce natynkowej, aż zatrzaśnie się na swoim miejscu. Podłącz wtyki męskie Mini-DIN 4 z urządzeń źródłowych i docelowych do gniazd żeńskich po obu stronach modułu. Upewnij się, że kable są całkowicie włożone i poprowadzone tak, aby uniknąć naprężeń na złączach. Moduł działa jako pasywne przejście i nie wymaga zasilania ani konfiguracji.

Zalecenia

W miarę możliwości używaj ekranowanych kabli Mini-DIN, aby zredukować zakłócenia w aplikacjach sygnału audio/wideo i sterowania. Po instalacji sprawdź osadzenie złączy i unikaj nadmiernego zginania przy wejściu złącza, aby wydłużyć żywotność.
