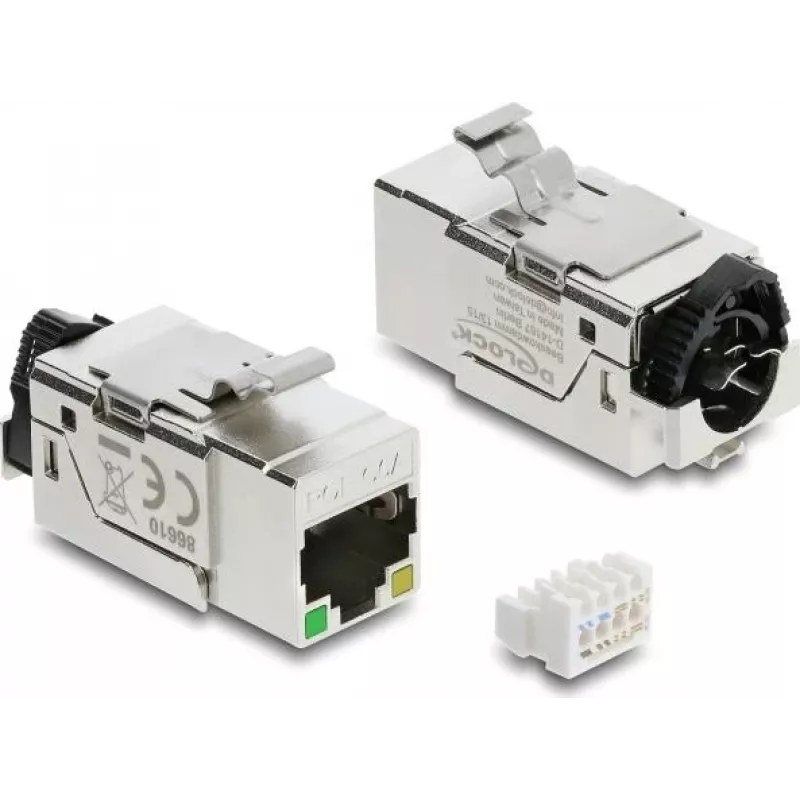

Moduł Keystone DELOCK 86610 — płaski, stal nierdzewna, RJ-45, 16,4×37,5×22 mm

DELOCK 86610 to płaski moduł keystone ze stali nierdzewnej ze złączem RJ-45 o wymiarach 16,4 × 37,5 × 22 mm do montażu w standardowych płytach czołowych keystone, panelach krosowych lub puszkach natynkowych. Moduł zapewnia pojedynczy ekranowany port Ethernet zgodny z wymaganiami Cat.6A i przyjmuje kabel typu skrętka zakończony za pomocą bez narzędziowego połączenia LSA. Wbudowane diody LED wykrywania PoE pokazują obecność i typ zasilania Power-over-Ethernet, a tylny zatrzask blokujący zabezpiecza kabel sieciowy bez użycia opasek kablowych.

Zalety

Obudowa ze stali nierdzewnej zapewnia solidne ekranowanie i płaski profil, który pasuje do kompaktowych instalacji. Zgodność z normami Cat.6A i konstrukcja STP obsługuje łącza Ethernet o wysokiej częstotliwości i redukuje zakłócenia elektromagnetyczne. Bez narzędziowe zakończenie LSA i wbudowany zatrzask blokujący kabel przyspieszają montaż i mocowanie kabla. Zintegrowana sygnalizacja PoE upraszcza identyfikację portów zasilanych w profesjonalnych środowiskach sieciowych.

Zastosowanie

• Zakończenia sieci Ethernet w biurach i szafach dystrybucyjnych
• Panele krosowe keystone i ramki ścienne wymagające płaskiego wkładu
• Instalacje wymagające ekranowanej wydajności (STP) Cat.6A
• Sytuacje, w których obecność i typ PoE muszą być widoczne
• Środowiska, w których preferowane jest bez narzędziowe zakończenie LSA i mocowanie bez opasek kablowych

Specyfikacja techniczna

• Typ złącza: 1 × RJ45 żeńskie (8P/8C)
• Zakończenie: 1 × LSA bez narzędziowe
• Klasa wydajności: Cat.6A (ekranowany)
• Ekranowanie: STP (metalowa obudowa dla lepszej ochrony EMI)
• Zgodność z normami: ISO/IEC 11801 Edition 2.2, EN 50173-1, EN 60603-7-41, ANSI/TIA 568.2-D
• Schemat połączeń: TIA-568A/B
• Wymiary (S × G × W): 16,4 × 37,5 × 22 mm
• Montaż: format keystone zatrzaskowy do standardowych płyt i paneli krosowych
• Wskazanie PoE: zintegrowane diody LED do wykrywania obecności i typu
• Mocowanie kabla: tylny zatrzask blokujący (bez opasek kablowych)

Sposób użycia

Zakończ kabel skrętkę na stykach LSA zgodnie z wybranym schematem TIA-568A lub TIA-568B. Upewnij się, że ekran kabla jest prawidłowo podłączony do obudowy modułu, aby zachować całościowe ekranowanie. Włóż moduł do zgodnego otworu keystone w płycie czołowej, panelu krosowym lub puszce natynkowej, aż się zatrzaśnie. Podłącz kabel krosowy sieciowy do gniazda RJ-45. Obserwuj zintegrowane diody LED, aby zweryfikować obecność i typ PoE, jeśli dotyczy.

Zalecenia

Aby uzyskać optymalną wydajność, używaj ekranowanych kabli skrętkowych (STP) klasy Cat.6A i zachowaj prawidłową ciągłość ekranu między kablem a modułem. Zweryfikuj spójność schematu połączeń w całej instalacji, aby uniknąć problemów z łącznością. Podczas instalacji unikaj nadmiernego zaginania kabla w punkcie zakończenia i upewnij się, że zatrzask blokujący zabezpiecza osłonę kabla, aby zapobiec naprężeniom styków.
