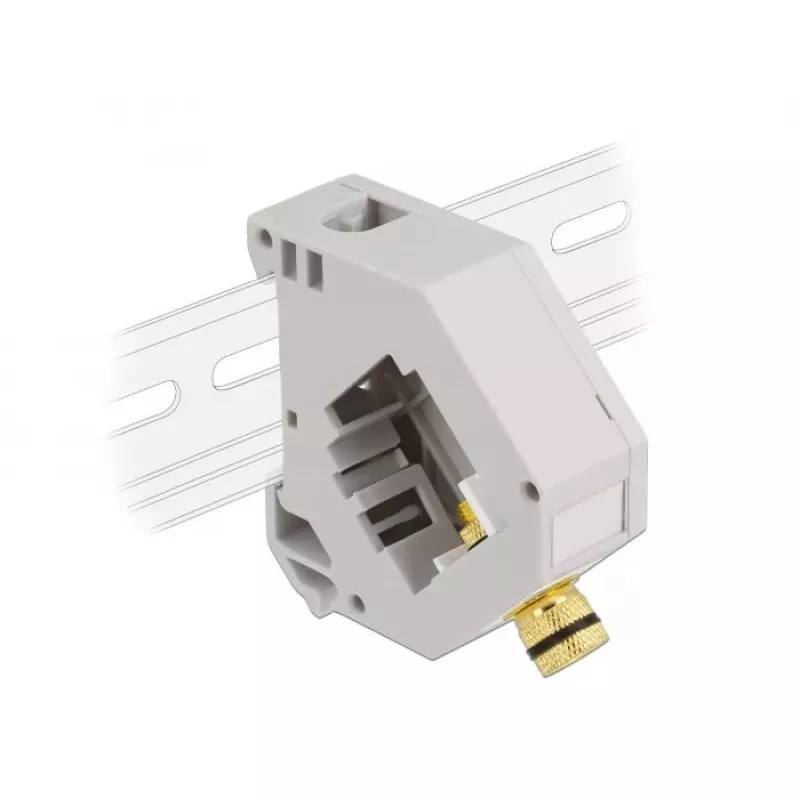

Moduł Keystone DELOCK 87162 — gniazdo głośnikowe do gniazda głośnikowego, szary/biały, 60,1×59,4×21,6 mm

Moduł Keystone DELOCK 87162 zapewnia kompaktowe połączenie gniazdo głośnikowe do gniazda głośnikowego, przeznaczone do montażu w panelach lub ramkach. Wkładka ma wymiary 60,1 × 59,4 × 21,6 mm i jest wykończona w kolorze szarym i białym. Obsługuje kable głośnikowe i wtyki bananowe, oferuje wbudowane pole etykietowe i może być używany do organizowania połączeń niskonapięciowych lub audio w stanowiskach testowych, szafach rack lub płytach ściennych.

Zalety

Moduł łączy dwa gniazda głośnikowe w standardowym formacie Keystone, umożliwiając szybką wymianę lub rekonfigurację ramek i paneli bez konieczności niestandardowej obróbki. Jego kompaktowe wymiary i neutralny kolor sprawiają, że nadaje się do integracji z szafami sprzętowymi, płytami ściennymi i obudowami laboratoryjnymi. Dołączone pole etykietowe ułatwia identyfikację połączeń. Urządzenie obsługuje wtyki bananowe i gołe przewody głośnikowe, co zapewnia kompatybilność z typowymi złączami audio i sprzętem pomiarowym.

Zastosowanie

• Instalacje panelowe i ramkowe do połączeń audio
• Stanowiska testowe i laboratoryjne trasy niskonapięciowe
• Szafy sprzętowe i obudowy montowane na szynie DIN
• Połączenia kablowe głośników i sprzęganie wtyków bananowych

Kluczowe specyfikacje

• Format: wkładka modułu keystone do montażu w panelu/ramce
• Typ połączenia: gniazdo głośnikowe do gniazda głośnikowego (obsługuje wtyki bananowe i gołe przewody)
• Materiał i wykończenie: obudowa szaro/biała odpowiednia do widocznych instalacji
• Wymiary: 60,1 × 59,4 × 21,6 mm
• Opcje montażu: panel/ramka i kompatybilność z szyną DIN 35 mm
• Identyfikacja: zintegrowane małe pole etykietowe do oznaczania połączeń

Jak używać

Zainstaluj moduł keystone w kompatybilnym otworze panelu lub ramce o rozmiarze standardowych wkładek keystone, upewniając się, że moduł zatrzaśnie się lub zamocuje na miejscu. W przypadku montażu na szynie DIN, przymocuj adapter do szyny DIN o szerokości 35 mm zgodnie z instrukcją obudowy lub producenta szyny, aby zapewnić bezpieczne zamocowanie. Podłącz przewód głośnikowy, luzując gniazdo głośnikowe, wkładając goły przewód i dokręcając, lub włóż wtyki bananowe do gniazda w razie potrzeby. Użyj pola etykietowego, aby oznaczyć funkcję lub kanał, co ułatwi identyfikację podczas użytkowania.

Zalecenia

Aby zapewnić niezawodne połączenia niskonapięciowe i audio, upewnij się, że złącza są mocno dokręcone, a przewody nie mają postrzępionych żył. Unikaj używania modułu do zastosowań z napięciem sieciowym; jest przeznaczony do połączeń głośnikowych i niskonapięciowych połączeń testowych. Podczas montażu wielu modułów, etykietuj każde pole wstawcze w spójny sposób, aby uprościć okablowanie i konserwację.
