Moduł keystone DELOCK 90757 płaski RJ-45 srebrny, 16,1×29,8×19,5 mm

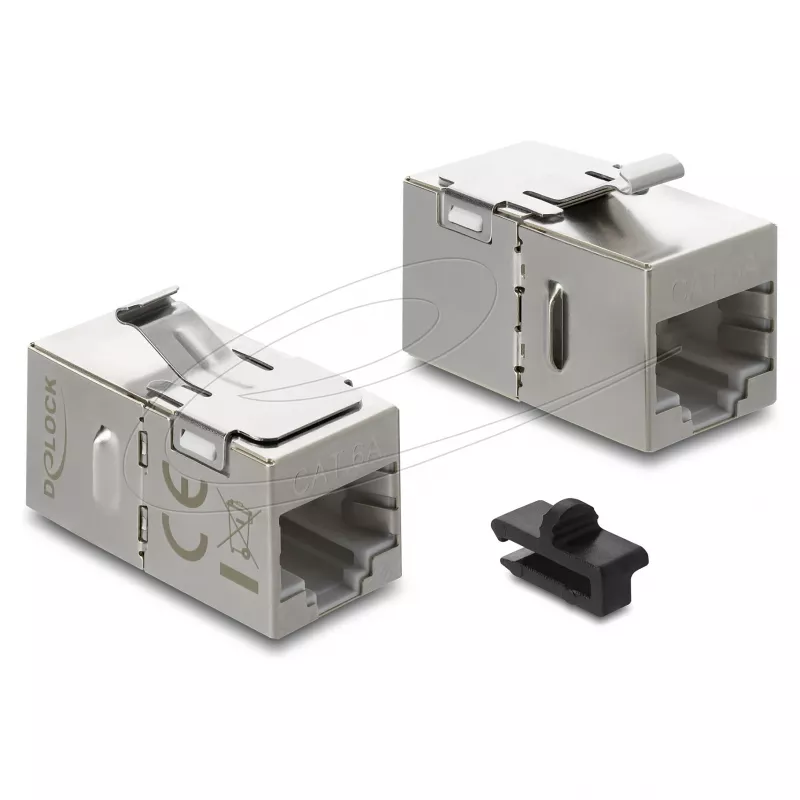

DELOCK 90757 to płaski moduł keystone z gniazdem żeńskim RJ-45 w srebrnym wykończeniu. Jego kompaktowe wymiary (16,1 × 29,8 × 19,5 mm) i znormalizowana obudowa keystone sprawiają, że nadaje się do montażu zatrzaskowego w patch panelach keystone, płytach czołowych, puszkach natynkowych i innych modułowych akcesoriach instalacji sieciowych. Moduł zapewnia ekranowany interfejs RJ-45 zgodny z okablowaniem skręcanym i jest dostarczany pojedynczo w woreczku polietylenowym. Do zatrzasku modułu można przymocować zdejmowany plastikowy klips, aby zwiększyć stabilność mechaniczną.

Zalety

Płaska konstrukcja zmniejsza zapotrzebowanie na głębokość za płytami ściennymi i w płytkich obudowach, umożliwiając instalację w miejscach o ograniczonej przestrzeni. Ekranowanie i pozłacane styki poprawiają integralność sygnału i odporność na korozję, a metalowy zatrzask i opcjonalny plastikowy klips zabezpieczają połączenie. Znormalizowane wymiary keystone zapewniają kompatybilność z szeroką gamą ramek montażowych i paneli, co ułatwia beznarzędziową instalację zatrzaskową.

Zastosowanie

Najważniejsze specyfikacje

Jak używać

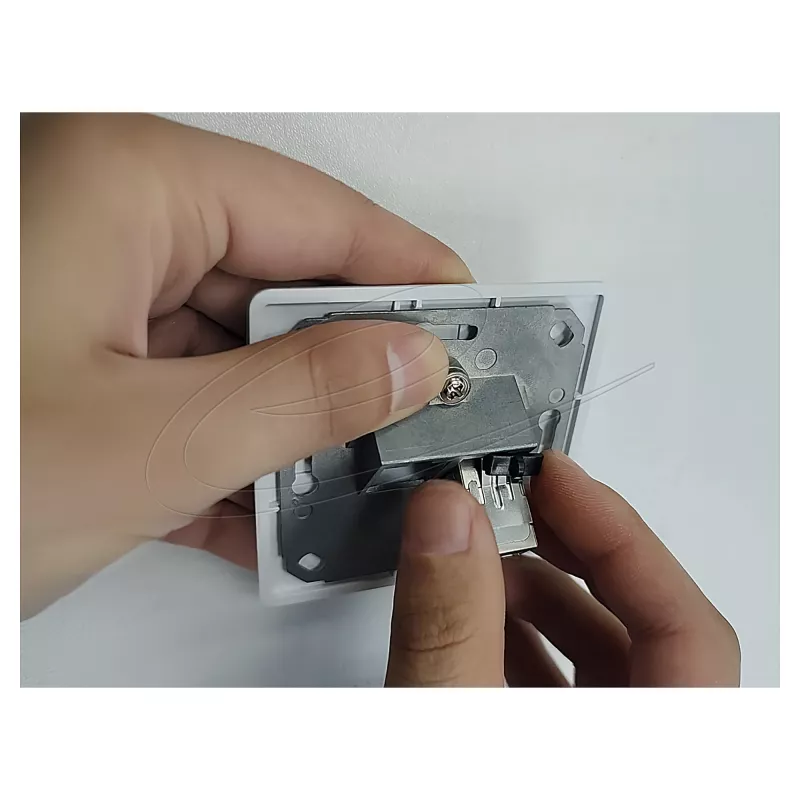

Zakończ ekranowany kabel skręcany w kompatybilnym tylnym zakończeniu żeńskiego gniazda RJ-45 (przebijak lub IDC, w zależności od konstrukcji adaptera), stosując prawidłowy schemat okablowania (T568A lub T568B). Włóż moduł do kompatybilnego otworu keystone, aż metalowy zatrzask się zatrzaśnie, i w razie potrzeby przymocuj dołączony plastikowy klips do zatrzasku modułu, aby zwiększyć trwałość mocowania. Upewnij się, że ekran kabla jest prawidłowo uziemiony w punkcie instalacji, gdy moduł jest używany w ekranowanych środowiskach sieciowych.

Zalecenia

Użyj tego płaskiego modułu keystone RJ-45 w trasach okablowania Cat6A zgodnych z klasą, gdzie przestrzeń za płytami czołowymi lub w obudowach jest ograniczona. Aby uzyskać optymalną wydajność, należy przestrzegać prawidłowego zakończenia ekranowania i używać modułu z kompatybilnymi ramkami keystone i ekranowanymi patch panelami, aby zachować ogólne uziemienie systemu i ochronę przed zakłóceniami EMI.
