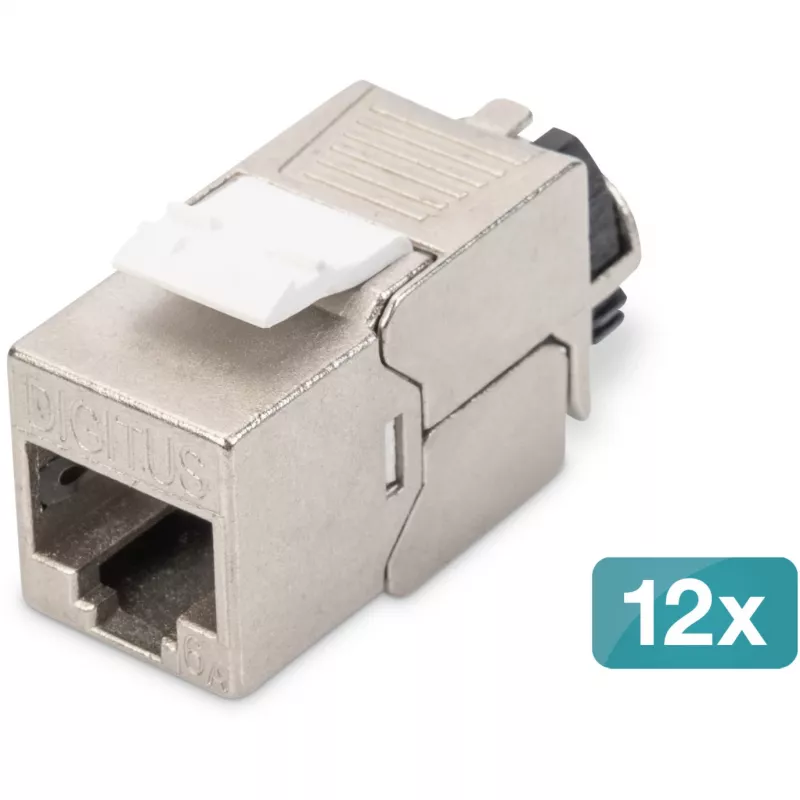

Moduł Keystone DIGITUS CAT 6A ekranowany z inteligentnym zarządcą kabla, płaski RJ-45, 14,5×34,5×21 mm — 12 szt.

Zestaw ekranowanych modułów Keystone DIGITUS CAT 6A (12 szt.) to kompaktowe, płaskie rozwiązanie RJ-45 do okablowania strukturalnego w panelach krosowych, puszkach ściennych i ramkach Keystone. Każdy moduł posiada metalizowaną obudowę z 360-stopniowym kontaktem ekranu, zamykany inteligentny zarządca kabla zapewniający odciążenie oraz beznarzędziowe złącza zaciskowe LSA oznaczone kolorami zgodnie z EIA/TIA 568 A i B. Dzięki wydajności CAT 6A do 500 MHz i obsłudze 10GBase-T moduły są przeznaczone do szybkich aplikacji Ethernet i wdrożeń PoE w instalacjach profesjonalnych. Niewielkie wymiary (14,5 × 34,5 × 21 mm) umożliwiają gęstą instalację w panelach 19" 1U oraz kompatybilność z puszkami o nowoczesnym designie.

Zalety

Ekranowane moduły CAT 6A łączą pełne ekranowanie 360° i obudowę z odlewu cynkowego niklowanego, zapewniając niezawodną ochronę przed EMI oraz wytrzymałość mechaniczną. Zintegrowany, zamykany inteligentny zarządca kabla stabilizuje trasę kabla i zapewnia odciążenie bez dodatkowych części, a beznarzędziowe zakończenie LSA przyspiesza montaż polowy i skraca czas instalacji. Styki są pozłacane na niklu dla pewnego kontaktu elektrycznego, a testowane cykle łączeniowe gwarantują trwałość w środowiskach o częstym użytkowaniu. Płaski profil RJ-45 umożliwia montaż w wąskich ramkach i puszkach kompatybilnych z designem.

Przeznaczenie

• Szybkie sieci Ethernet (10GBase-T) w biurach i centrach danych
• Okablowanie strukturalne w panelach krosowych, puszkach ściennych i ramkach Keystone
• Urządzenia zasilane przez PoE i PoE+, w tym wdrożenia IEEE 802.3af/at/bt
• Montaż polowy i projekty modernizacyjne wymagające beznarzędziowego zakończenia
• Instalacja w kompaktowych puszkach lub puszkach kompatybilnych z designem

Kluczowe specyfikacje

• Kategoria: CAT 6A, 10GBase-T, do 500 MHz
• Ekranowanie: 360-stopniowy kontakt ekranu; obudowa metalizowana (odlew cynkowy niklowany)
• Złącze: RJ-45 8P8C, profil płaski
• Zakończenie: złącza zaciskowe LSA, oznaczone kolorystycznie EIA/TIA 568 A i B, beznarzędziowe
• Kompatybilność kabli: przewód miedziany AWG 26/7 – 22/1, linka i drut (testowane z AWG 22/1)
• Materiał i powłoka styków: styki z brązu fosforowego; podkład niklowa z 0,5 μ pozłocenia
• Parametry elektryczne: wytrzymałość dielektryczna 1000 VDC (styk/styk), 1500 VDC (styk/ziemia)
• Parametry mechaniczne: siła wtykania maks. 30 N; siła trzymania 7,7 kg między gniazdem a wtykiem; cykle łączeniowe ≥ 1000
• Temperatura robocza: -20 °C do +70 °C
• Obsługa PoE: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE w torze stałym)
• Montaż: odpowiednie do paneli dystrybucyjnych i puszek; instalacja rzędowa w panelach 19" 1U
• Zawartość zestawu i wymiary: 12 modułów; 14,5 × 34,5 × 21 mm; płaska konstrukcja

Sposób użycia

Przygotować płaski lub okrągły kabel miedziany, zdejmując zewnętrzną powłokę, aby odsłonić poszczególne żyły. Otworzyć zamykanego inteligentnego zarządcę kabla, poprowadzić żyły do oznaczonych kolorami szczelin zakończeń LSA zgodnie z EIA/TIA 568 A lub B i zamknąć zarządcę kabla, aby zapewnić odciążenie i mocowanie kabla. Zakończenie wykonuje się beznarzędziowo za pomocą złącza zaciskowego. Włożyć wtyk do gniazda RJ-45 i zweryfikować łącze odpowiednim sprzętem do testowania sieci. W przypadku montażu w panelu lub puszce ściennej zatrzasnąć moduły Keystone w kompatybilnych ramkach lub puszkach i zapewnić 360-stopniowy kontakt ekranu poprzez połączenie ekranu modułu z uziemieniem obudowy.

Zalecenia

Stosować kabel instalacyjny z drutem AWG 22/1 dla optymalnej wydajności CAT 6A i zweryfikować klasy mocy PoE przy wdrażaniu urządzeń zasilanych. Zapewnić prawidłowe uziemienie ekranowanych modułów w panelach lub puszkach dystrybucyjnych, aby zachować ochronę przed EMI. W przypadku instalacji o dużej gęstości 1U zapewnić odpowiedni przepływ powietrza i przestrzegać zalecanego promienia gięcia dla kabli płaskich, aby zachować integralność sygnału.
