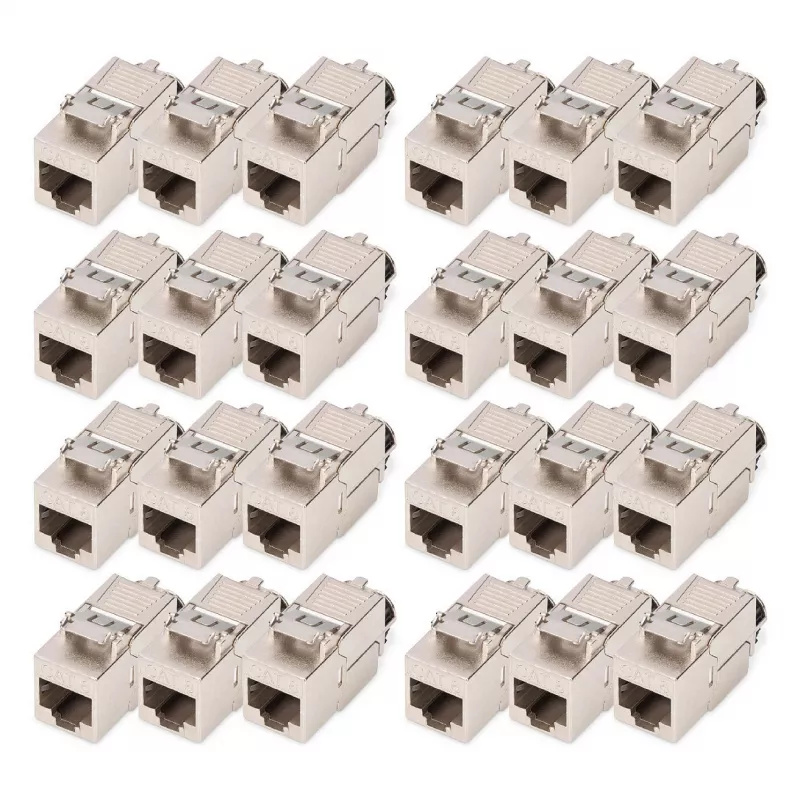

Moduł Keystone DIGITUS CAT 8.1 ekranowany, płaski RJ-45, montaż bez narzędzi — 24 szt.

Moduł Keystone DIGITUS CAT 8.1 ekranowany, płaski RJ-45 (opakowanie 24 szt.) to złącze keystone montowane bez użycia narzędzi, przeznaczone do szybkiego okablowania Ethernet w centrach danych i środowiskach sieci LAN. Płaska konstrukcja RJ-45 oraz ekranowana obudowa zapewniają ochronę przed zakłóceniami elektromagnetycznymi (EMI), jednocześnie obsługując wydajność kategorii 8.1 dla łączy 25/40GBase-T. Moduły te są odpowiednie do montażu w płytach keystone, panelach krosowych i 19-calowych panelach rozdzielczych 1U, gdzie wymagane jest gęste rozmieszczenie i wysoka wydajność zakończeń.

Zalety

Ekranowana konstrukcja z 360-stopniowym kontaktem ekranu oraz niklowaną obudową ciśnieniowo-odlewaną ze stopu cynku zapewnia stałą ochronę EMI i niezawodność mechaniczną. Montaż bez użycia narzędzi oraz zakończenie kompatybilne z LSA (oznaczone kolorami dla T568A/B) przyspieszają instalację i ograniczają potrzebę użycia dodatkowych narzędzi. Moduł obsługuje wysokie częstotliwości do 2000 MHz oraz 25/40GBase-T w łączach stałych i kanałach, a także wspiera standardy PoE, w tym IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE) w konfiguracjach łączy stałych.

Zastosowanie

• Okablowanie Top-of-Rack (ToR) i Middle-of-Row (MoR) w centrach danych
• Panele krosowe i rozdzielcze 19" 1U o dużej gęstości
• Płyty keystone i instalacje okablowania strukturalnego w sieciach LAN przedsiębiorstw
• Środowiska wymagające ochrony EMI dla szybkich łączy

Kluczowe dane techniczne

• Wydajność kategorii: Kategoria 8.1 / Klasa I
• Zakres częstotliwości: do 2000 MHz
• Obsługiwana transmisja: 25/40GBase-T (łącze stałe do 24 m, kanał do 30 m)
• Zakres przewodów: AWG 22 (drut) do 26 (linka)
• Typ zakończenia: Montaż bez użycia narzędzi z zaciskiem tnącym LSA, oznaczone kolorami dla T568A/B
• Wsparcie PoE: IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE w łączu stałym)
• Materiał obudowy: Niklowany odlew ciśnieniowy cynku
• Materiał gniazda RJ45: ABS (UL 94V-0); styki: fosforobrąz niklowany, pozłacany 0,5 µ
• Ekranowanie: 360-stopniowy kontakt ekranu; niklowane brązowe ekranowanie dla RJ-45
• Płytka drukowana: FR4 (UL 94V-0)
• Siła wsuwania: maks. 30 N
• Obciążenie rozciągające między gniazdem a wtykiem: 7,7 kg
• Zakres temperatury pracy: od -20 °C do +70 °C
• Cykle łączenia gniazda: > 750
• Cykle terminala: > 200
• Rezystancja izolacji: > 500 MΩ
• Rezystancja styku: < 20 mΩ
• Wytrzymałość dielektryczna: 1000 VDC (styk/styk), 1500 VDC (styk/masa)
• Konstrukcja: płaska RJ-45, format keystone; ilość w opakowaniu: 24 sztuki

Sposób użycia

Przygotuj kabel, zdejmując zewnętrzną powłokę na zalecaną długość i ułóż przewody zgodnie z wybranym kodem kolorów T568A lub T568B. Wsuń przewody w pola zakończeń modułu i użyj zintegrowanego zacisku tnącego LSA, aby przymocować i przyciąć przewody bez dodatkowych narzędzi. Wciśnij moduł keystone w kompatybilną płytę keystone lub panel krosowy, aż się zatrzaśnie. W przypadku szybkich łączy stałych 25/40GBase-T przestrzegaj maksymalnych obsługiwanych długości łączy i postępuj zgodnie z praktykami okablowania centrów danych dotyczącymi ciągłości ekranowania i uziemienia.

Zalecenia

Zapewnij ciągłość styku ekranu poprzez prawidłowe zakończenie ekranu kabla i uziemienie. Używaj typów kabli i instalatorów zgodnych z wytycznymi instalacji kategorii 8.1 i zweryfikuj wydajność łącza za pomocą odpowiednich narzędzi certyfikujących po instalacji. Unikaj przekraczania określonych długości łączy stałych i kanałów, aby zapewnić niezawodne działanie 25/40GBase-T.
