Moduł Keystone LogiLink NK4019

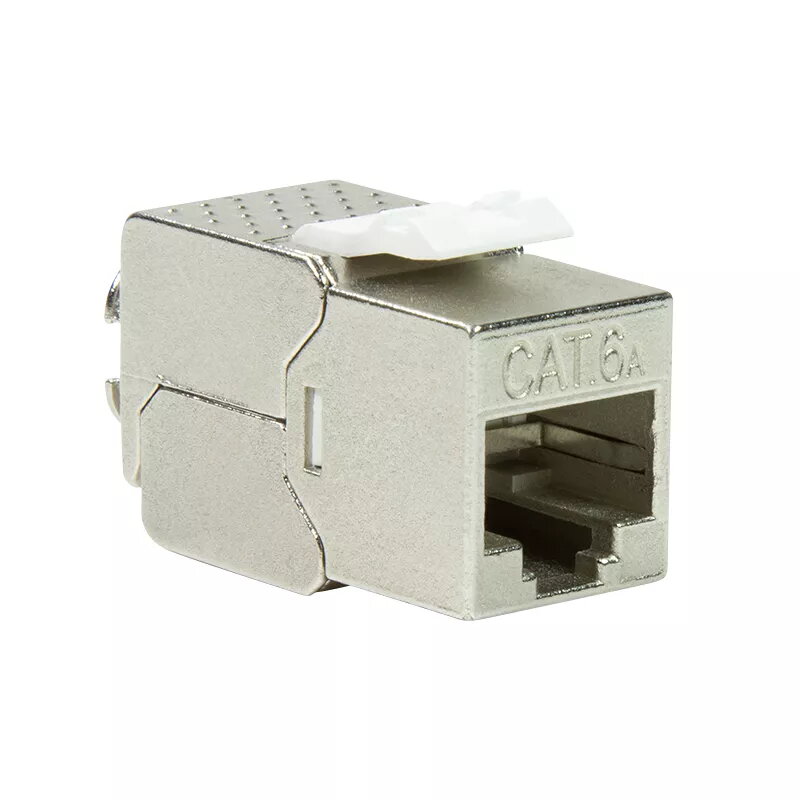

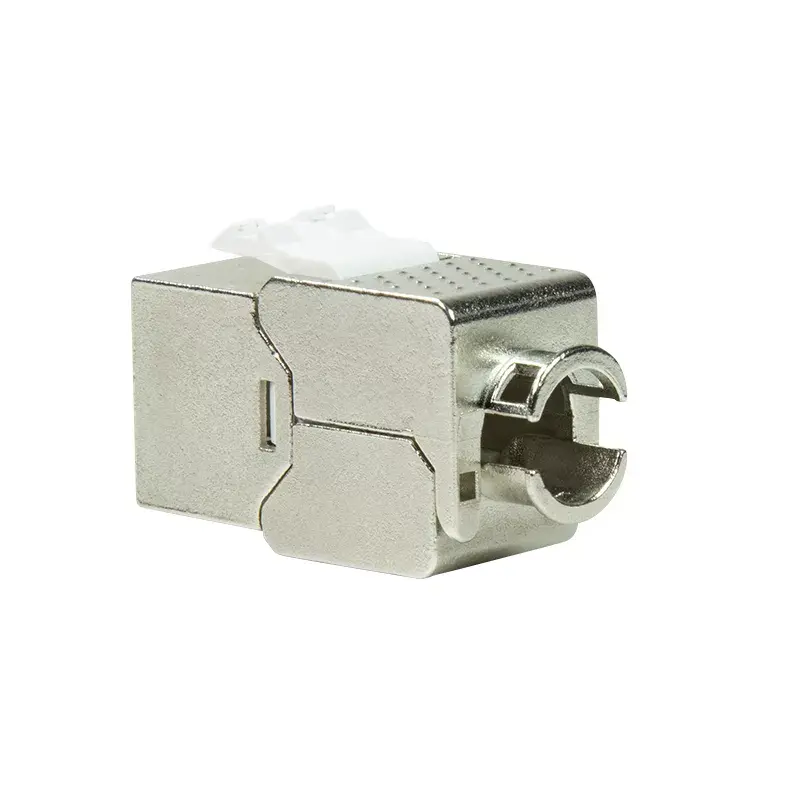

Moduł Keystone LogiLink NK4019 Cat.6A to smukłe, ekranowane gniazdo RJ-45 przeznaczone do paneli krosowych o dużej gęstości i profesjonalnych instalacji sieciowych. Jego płaska, srebrna obudowa i kompaktowe wymiary (szerokość 14,8 mm, głębokość 34,5 mm, wysokość 19,1 mm) sprawiają, że nadaje się do półjednostek 24-portowych lub układów 48-portowych o wysokości jednej jednostki, wspierając transmisję Cat.6A o przepustowości do 10 Gb/s.

Zalety

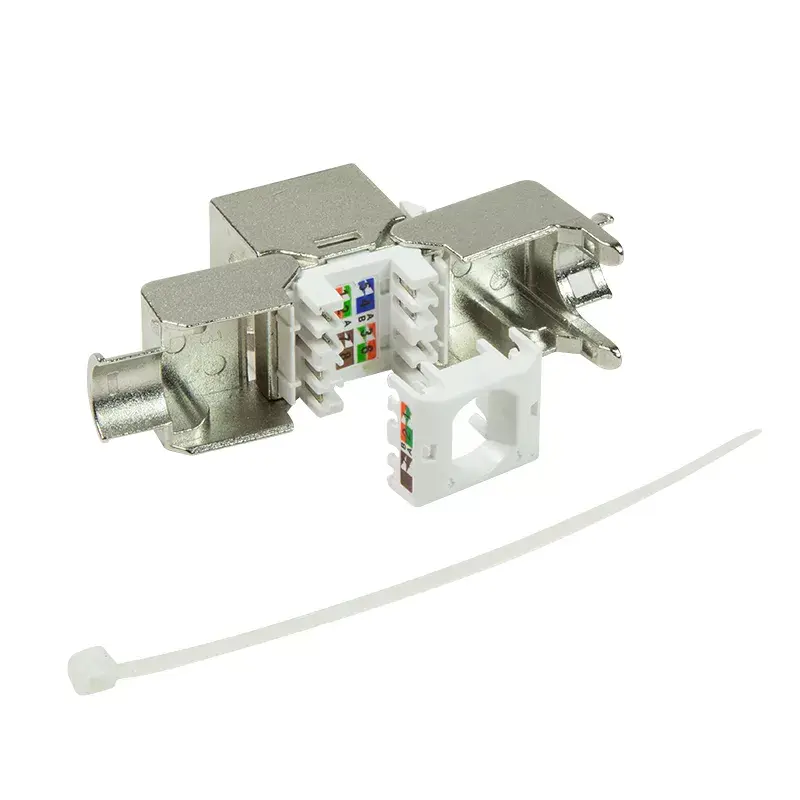

Gniazdo Keystone charakteryzuje się supercienką metalizowaną konstrukcją, która oszczędza miejsce w szafach rack i panelach krosowych. Posiada czytelne oznaczenia przewodów i umożliwia bez narzędziowe zakończenie za pomocą nakładki IDC, co przyspiesza instalację. Ekranowanie (STP) oraz zgodność z branżowymi normami transmisji i bezpieczeństwa zapewniają niezawodną wydajność w szybkich sieciach.

Zastosowanie

• Panele krosowe o dużej gęstości 24- lub 48-portowe
• Okablowanie strukturalne Cat.6A dla Ethernetu 10 Gb/s
• Profesjonalne szafy sieciowe i instalacje w centrach danych
• Płytki ścienne i ramki Keystone wymagające ekranowanych modułów RJ-45

Kluczowe specyfikacje

• Produkt: Moduł Keystone LogiLink NK4019 Cat.6A (STP)
• Złącze: RJ-45 (na obu końcach)
• Wymiary: 14,8 mm (szer.) × 34,5 mm (gł.) × 19,1 mm (wys.)
• Wspierany standard: Cat.6A, do 10 Gb/s
• Zakres AWG przewodów: AWG22–26 (bez narzędziowe zakończenie IDC)
• Kolor: Srebrny
• Waga: 0,02 kg (na sztukę)
• Zawartość opakowania: 1 × moduł Keystone

Jak używać

Włóż NK4019 do kompatybilnego otworu Keystone w panelu krosowym lub ramce, aż do zatrzaśnięcia. Zakończ przewody kabla sieciowego zgodnie z kolorowymi oznaczeniami na module. Przy instalacji bez narzędziowej użyj nakładki IDC, aby wcisnąć przewody w styki; alternatywnie wykonaj standardowe osadzanie odpowiednimi narzędziami. Podłącz ekranowany kabel krosowy RJ-45 do przedniego złącza, aby ukończyć łącze sieciowe.

Zalecenia

Dla najlepszej wydajności ekranowania upewnij się, że panel krosowy i system okablowania zapewniają właściwe uziemienie. Stosuj kabel w standardzie Cat.6A i rozważ zachowanie odstępu od linii zasilających, aby utrzymać jakość transmisji 10 Gb/s.
