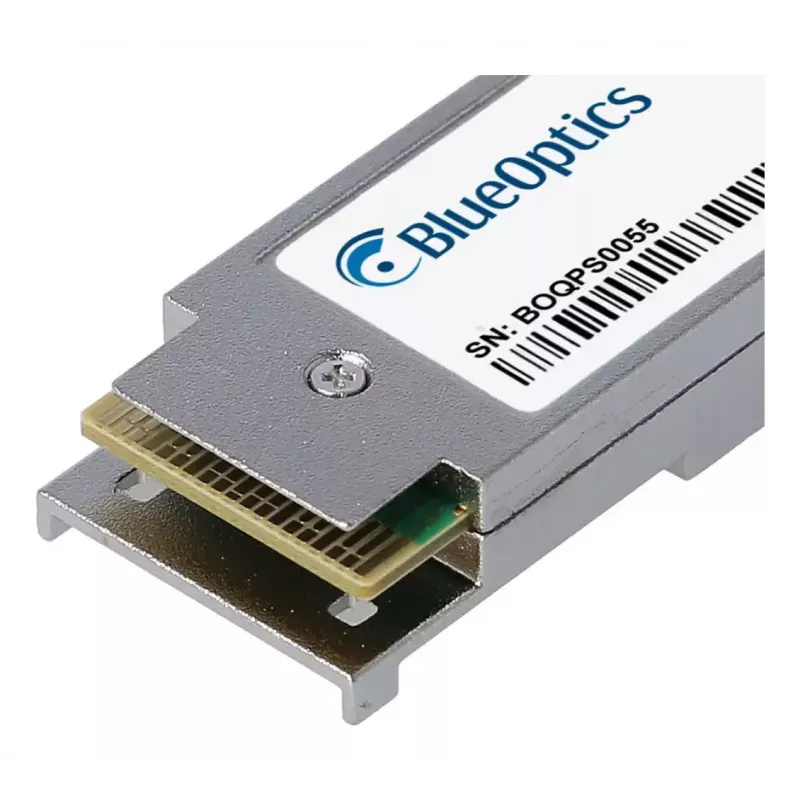

Moduł nadajnika-odbiornika QSFP BlueOptics QSFP-0100-R10-BO 100000 Mbit/s

Moduł nadajnika-odbiornika światłowodowego BlueOptics QSFP-0100-R10-BO to urządzenie w formacie QSFP28 zaprojektowane do połączeń wielomodowych o przepustowości 100 Gbit/s na krótkie odległości. W obudowie metalowej o wadze około 40 g moduł wykorzystuje złącze MPO/MTP i obsługuje łącza optyczne do 100 m na światłowodzie wielomodowym. Realizuje sygnalizację 100GBASE-SR4 z liniami nadawczymi i odbiorczymi 850 nm, dzięki czemu nadaje się do połączeń o wysokiej gęstości w przełącznikach, routerach i macierzach pamięci masowych akceptujących moduły QSFP28.

Zalety

Moduł oferuje znormalizowany format QSFP28 i łączność MPO/MTP, co umożliwia wysoką gęstość portów i łatwą integrację z istniejącą infrastrukturą krosowniczą światłowodową. Obudowa metalowa zapewnia wytrzymałość mechaniczną i przewodzenie ciepła dla niezawodnej pracy. Zbudowany zgodnie ze specyfikacjami kompatybilnymi z MSA, moduł wspiera monitorowanie diagnostyki cyfrowej w celu uzyskiwania w czasie rzeczywistym metryk, takich jak napięcie zasilania, prąd polaryzacji lasera, wyjściowa i odbierana moc optyczna oraz temperatura, gdy sprzęt hosta udostępnia funkcje DDM/DOM. Konstrukcja zakłada wysoką dostępność i długą żywotność odpowiednią do ciągłej pracy w centrach danych.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Zainstaluj moduł QSFP-0100-R10-BO w kompatybilnym gnieździe QSFP28 przełącznika, routera lub adaptera hosta obsługującego moduły 100GBASE-SR4. Podłącz wielomodowy kabel krosowy MPO/MTP do modułu i poprowadź drugi koniec do odpowiedniego portu MPO/MTP lub panelu krosowego. Upewnij się, że oprogramowanie sprzętowe i sterowniki urządzenia hosta obsługują moduły QSFP innych producentów i, jeśli to wymagane, włącz interfejs diagnostyki cyfrowej do monitorowania parametrów optycznych. Po włożeniu sprawdź status łącza i poprawne mapowanie linii w interfejsie zarządzania hosta.

Zalecenia

Używaj światłowodu wielomodowego OM3 lub OM4 dla optymalnego zasięgu i wydajności do określonych 100 m. Utrzymuj złącza MPO/MTP i kable krosowe w czystości oraz sprawdzaj powierzchnie czołowe przed łączeniem. Potwierdź kompatybilność hosta i wsparcie DDM/DOM dla zdalnego monitorowania. W przypadku wdrożeń o wysokiej gęstości zaplanuj prowadzenie kabli i chłodzenie, aby zachować marginesy termiczne dla modułu.
